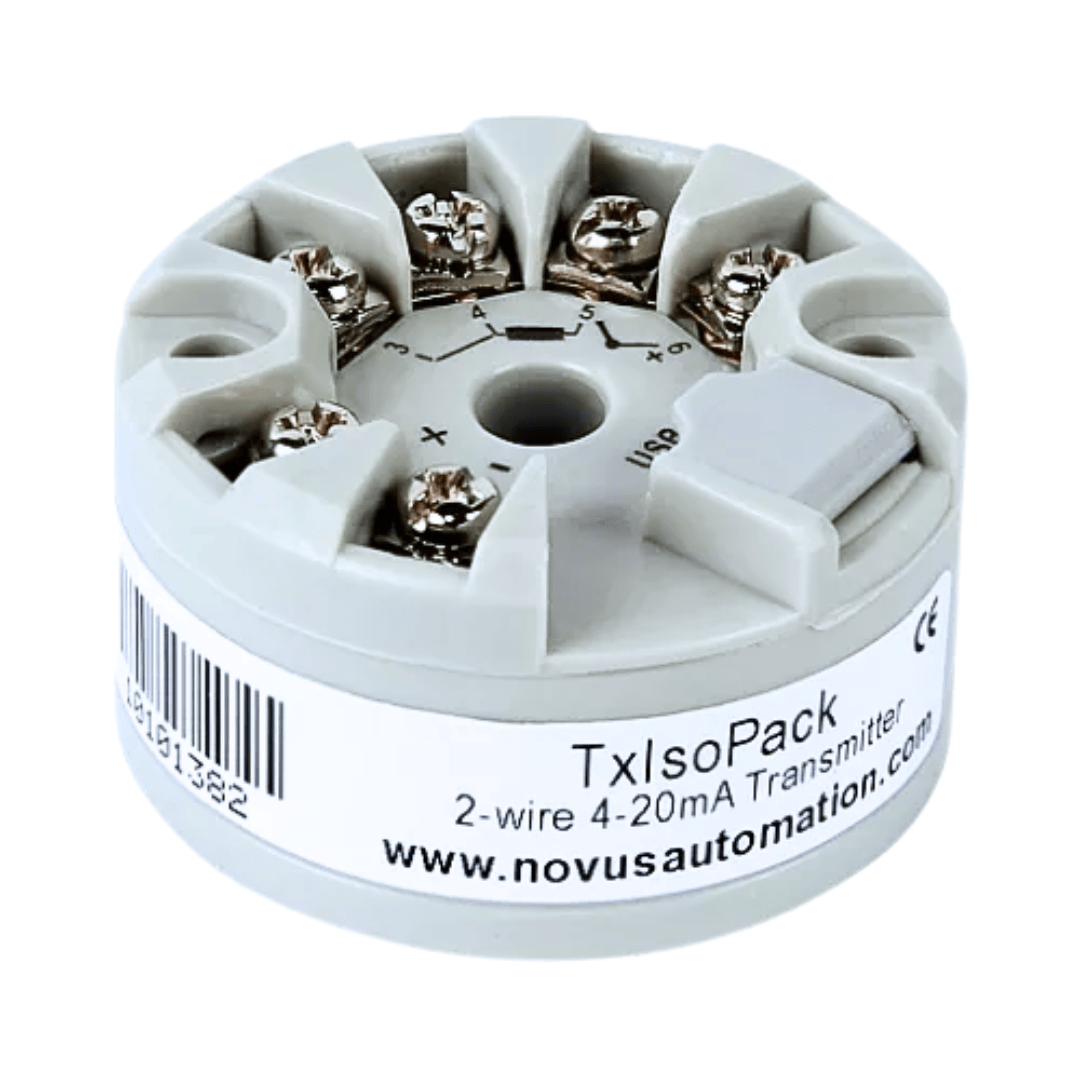

8807000000 - TRANSMISSOR DE TEMPERATURA TXISOPACK 4-20 MA

Informações Técnicas

• Entrada: configurável
• Pt100 tipos: 2, 3 e 4 fios, Excitação de 0,17 mA, = 0.00385, Conforme NBR 13773 (IEC 751)
• Tensão: 0 a 50 mVcc. Impedância > 1 MΩ
• Precisão total: erro máximo 0,3 % da faixa máxima para termopares; 0,2 % da faixa máxima para Pt100 e tensão
• Tempo de resposta: ≤500 ms
• Isolamento: 1000 Vca por 1 minuto entre entrada e saída
• Saída: corrente de 4-20 mA ou 20-4 mA, tipo 2 fios; linear em relação a temperatura medida pelo sensor selecionado
• Resolução da saída: 0,004 mA (12 bits)
• Alimentação: 12 a 35 Vcc, tensão sobre o transmissor
• Carga máxima em série: RL= (Vcc – 12) / 0,02 Ω onde Vcc é a tensão de alimentação
• Temperatura de operação: -20 a 75 °C
• Umidade ambiente: 0 a 90 % UR
• Compatibilidade eletromagnética: EN 50081-2, EN 50082-2
• Proteção interna contra inversão da polaridade da tensão de alimentação
• Compensação interna de junta-fria para termopares
• Caixa em ABS, diâmetro de 44 mm e altura máxima de 24 mm
• Cabo de conexão USB mini-B 5 pinos
