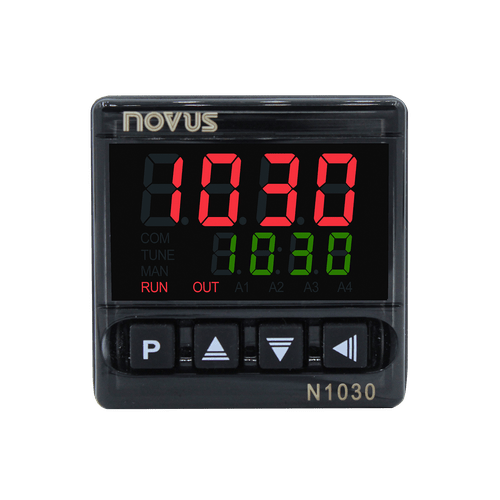

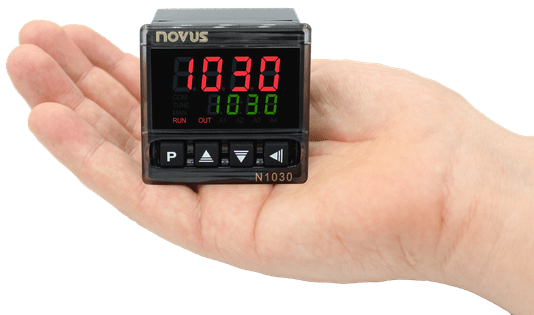

8103010100 - Controlador de Temperatura Novus N1030 - RR - 24V

Especificações Técnicas

Tipos de Entrada

J, K, T e Pt100

Tipos de Saída

Pulso SSR Relé

Tipo de controle

PID

On/Off

Tipos de alarme

Mínimo, Máximo, Diferencial, Diferencial Mínimo, Diferencial Máximo e Sensor Aberto

Quantidade de alarmes

1

Precisão

T/C: 0,25%

Pt100: 0,2%

Conector removível

Sim

Peso

60 g

Dimensões

48 x 48 x 35 mm (1/16 DIN)

Espessura painel frontal

3,3 mm

Ação de Controle

Aquecimento ou Refrigeração

Taxa de amostragem

200 ms

Proteção de parâmetros

Senha

Certificações

CE e UL (C e US)

Grau de proteção frontal

P65

Fonte de alimentação

100-240 Vca / 48-240 Vcc ou 12-24 Vcc / 24 Vca

Consumo máximo

5 VA

Formato do painel

 48 x 48 DIN 1/16

Garantia

3 anos

Unidades exibidas

 °C e °F

Material anti-chamas

UL94 V2

Tipos de Entrada

J, K, T, N, R, S, B, E, Pt100 0-20 mA, 4-20 mA, 0-50 mV, 0-5 Vcc, 0-10 Vcc

Exatidão

Termopares J, K, T: 0,25 % do range ±1 °C; Termopar N, R, S, B: 0,25 % do range ± 3 °C; Pt100, 0-20 mA, 4-20 mA, 0-5 Vcc, 0-10 Vcc: 0,2 % do range

Resolução entrada

32767 níveis (15 bits)

Taxa de Amostragem

55 amostras por segundo

Saída Analógica

0-20 mA ou 4-20 mA

Resolução Saída

31000 níveis

Tipo de controle

PID, PI, PD, P; On/Off

Ação de Controle

Aquecimento ou Refrigeração

Tipos de saídas de controle

Pulso SSR; Controle 4-20 mA; Relé

Detecção de sensor aberto

Loop aberto / Resistência aberta

Tipos de Alarme

Mínimo, máximo, diferencial, diferencial mínimo, diferencial máximo, sensor aberto, evento de rampa e patamar

Opcionais

Relé, duas entradas e saídas digitais, RS485, detecção de resistência queimada

Comunicação

RS485 Modbus opcional

Rampas e patamares

20 programas com 9 segmentos cada

Segurança

Proteção de parâmetros por senha

Interface de Configuração

USB mini B

Fonte de Alimentação

100-240 Vca/cc; 12-24 Vcc

Consumo máximo

9 VA

Painel Frontal

IP65; Policarbonato (PC): UL94 V-2

Gabinete

IP20; 48 x 48 x 110 mm (DIN 1/16); ABS+PC UL94 V-0

Condições de operação

5 a 50 °C e 0 a 80 % UR

Certificação

CE, RoHs, Reach, UL e cUL
