8098310 - Filtro Regulador MS6-LFR-1/2-D6-C-P-M-AG-MPA-B

Informações Técnicas

• Tamanho: 6
• Série: MS
• Segurança de ativação: Manopla com retentor
• Posição de instalação: Vertical +/- 5°
• Grau de filtragem: 5 µm
• Dreno: manual giratório
• Estrutura: Filtro regulador com manômetro válvula reguladora de êmbolo de controle direto
• Quantidade máx. de condensado: 27.3 ml
• Função reguladora: Pressão de saída constante Com escape secundário Com comportamento de corrente reversa
• Nível do separador do condensado: >75 %

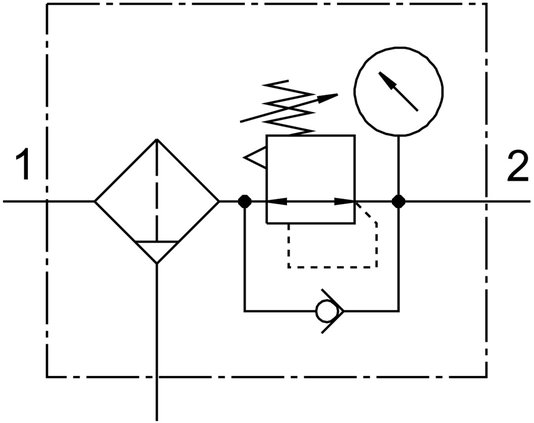

• Símbolo: 00991589
• Unidade(s) representável(is): MPa
• Indicador óptico por pressão: com manômetro
• Pressão operacional: 0.1 MPa ... 1 MPa
• Pressão operacional: 1 bar ... 10 bar
• Faixa de regulagem de pressão: 0.3 bar ... 7 bar
• Máx. histerese de pressão: 0.035 MPa
• Máx. histerese de pressão: 0.35 bar
• Máx. histerese de pressão: 5.075 psi
• Vazão nominal padrão (normalizada de acordo com a norma DIN 1343): 4750 l/min
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4] Gases inertes
• Observação sobre o meio de operação/controle: Compatibilidade com óleo éster inexistente
• Classe de resistência à corrosão KBK: 1 - baixa resistência à corrosão
• Conformidade LABS: VDMA24364-B1/B2-L
• Adequação da sala limpa, medida de acordo com ISO 14644-14: Classe 7, conforme ISO 14644-1
• Temperatura de armazenamento: -5 oC ... 50 oC
• Qualidade do ar na saída: Ar comprimido, conforme ISO 8573-1:2010 [6:4:4]
• Temperatura do meio: -5 oC ... 50 oC
• Temperatura ambiente: -5 oC ... 50 oC
• Tamanho dos poros: 5 µm
• Peso do produto: 581 g
• Tipo de fixação: Com acessórios
• Conexão pneumática 1: G1/2
• Conexão pneumática 2: G1/2
• Indicação sobre os materiais: Conformidade RoHS
• Material vedações: NBR
• Material manopla: POM
• Material da mola: Aço de alta liga Aço, galvanizado
• Material do filtro: PE
• Material corpo: Reforçado com PA
• Material do copo: PC
• Material do came da válvula: POM

Manuais

• Ficha Técnica - MS6-LFR-1/2-D6-C-P-M-AG-MPA-B - Download
