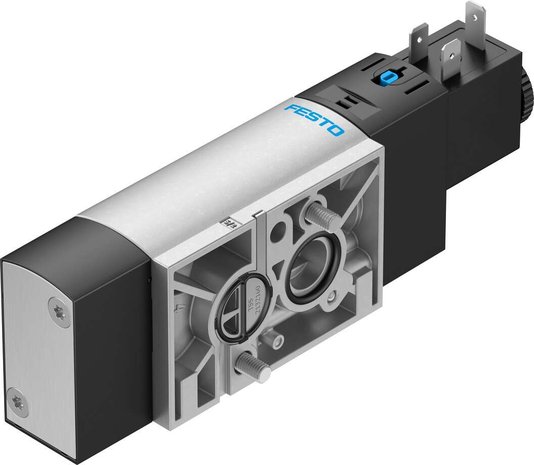

8074945 - Válvula Solenóide Festo VSNC-FC-M52-MD-G14-F8-1A1

Especificações Técnicas

Função de válvula

Adaptável para 5/2 ou 3/2

Tipo de acionamento

elétrico

Largura

32 mm

Vazão nominal padrão

1.250 l/min

Conexão de trabalho pneumática

Diagrama de conexões NAMUR

Tensão de alimentação

24 V DC

Pressão operacional

2,5 bar ... 10 bar

Estrutura

Bobina do pistão

Tipo de retorno

Mola mecânica

Grau de proteção

IP65, IP67, com conector fêmea, conforme IEC 60529

Função do escape

com controle de vazão

Norma correspondente

VDI/VDE 3845 (NAMUR)

Acionamento manual auxiliar

Com trava, sem trava

Tipo de comando

Servopilotado

Alimentação de ar piloto

interno

Sentido da vazão

Não reversível

Indicação de estado do sinal

com acessórios

Vazão nominal padrão, retorno de ar de exaustão 4->3

110 l/min

Tempo de comutação desligado

48 ms

Tempo de acionamento ligado

11 ms

Valores característicos da bobina eletromagnética

24 V CC: 2,6 W

Meio de operação

Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Classe de resistência à corrosão KBK

2 - resistência moderada à corrosão

Temperatura do meio

-20 °C ... 60 °C

Temperatura ambiente

-20 °C ... 60 °C

Peso do produto

335 g

Conexão elétrica

Formato A, Conforme EN 175301-803

Conexão pneumática 1

G1/4

Conexão pneumática 2

Padrão de conexão de acordo com NAMUR

Conexão pneumática 3

G1/4

Conexão pneumática 4

Padrão de conexão NAMUR

Conexão pneumática 5

G1/4

Indicação sobre os materiais

Conformidade RoHS

Material vedações

NBR

Material corpo

Liga de alumínio

Material dos parafusos

aço inoxidável de alta liga
