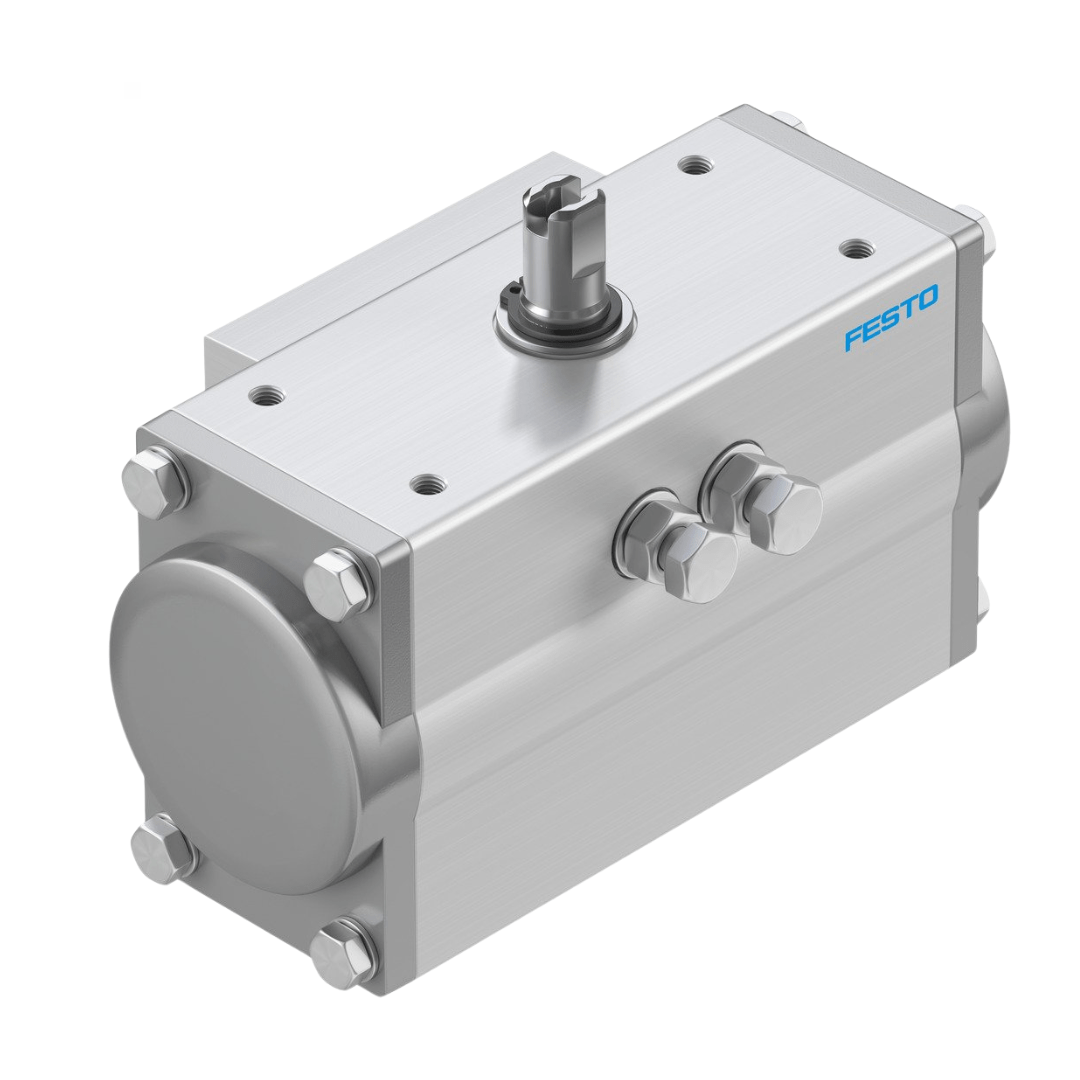

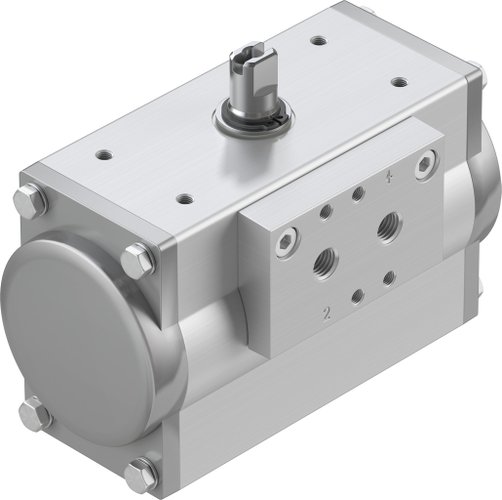

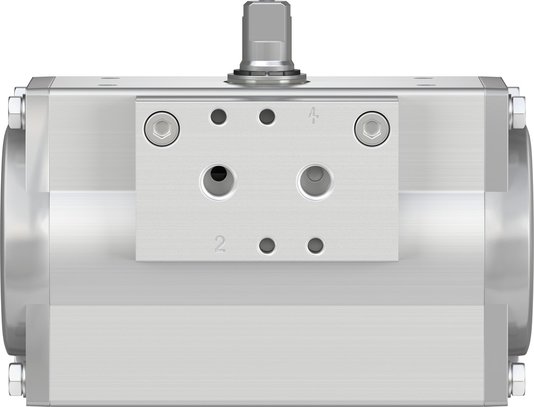

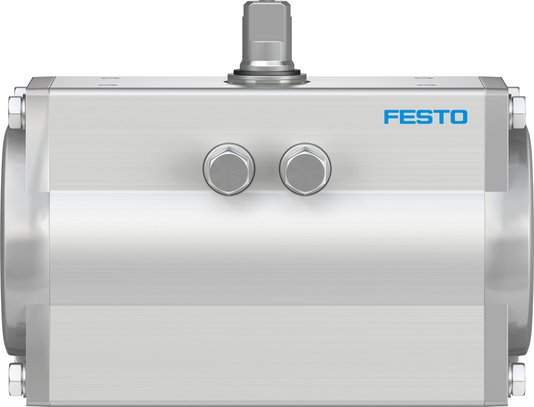

8047614 - Atuador semi-rotativo Festo DFPD-20-RP-90-RD-F04

Informações Técnicas

• Tamanho do atuador elétrico: 20
• Diagrama de orifícios de flange: F04
• Ângulo de rotação: 90 deg
• Faixa de ajuste da posição final a 0°: -5 deg ... 5 deg
• Faixa de ajuste da posição final no ângulo de rotação nominal: -5 deg ... 5 deg
• Profundidade da conexão do eixo: 12 mm
• Conexão da válvula conforme a norma: ISO 5211
• Posição de instalação: Indiferente
• Funcionamento: de dupla ação
• Estrutura: Cremalheira/pinhão
• Direção de fechamento: Fechando à direita

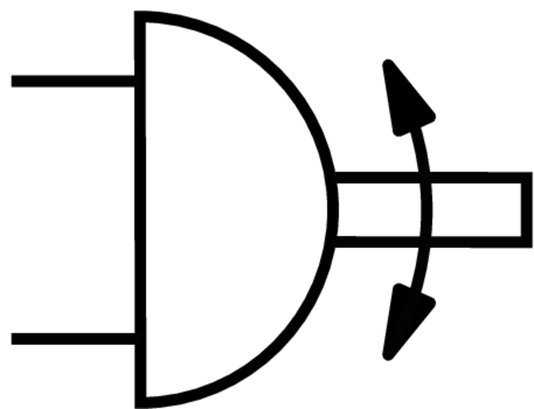

• Símbolo: 00991265
• A conexão da válvula corresponde à norma: VDI/VDE 3845 (NAMUR)
• Ponto de conexão para o posicionador e o sensor de posição corresponde à norma: VDI/VDE 3845 tamanho AA 1
• Tipo de aparelho conforme VDMA 66413: Componente de segurança
• Função de segurança
• Nível de integridade de segurança (SIL): até SIL 2 Low Demand mode até SIL 3 em uma arquitetura redundante até SIL 1 High Demand mode
• Certificado para função de segurança conforme ISO 13849 e IEC 61508 (SIL): O produto pode ser aplicado em SRP/CS a SIL 2 Low Demand O produto pode ser utilizado em SRP/CS até SIL 1 High Demand até SIL 3 em uma arquitetura redundante
• Pressão de ruptura: 24 bar
• Pressão operacional: 0.2 MPa ... 0.8 MPa
• Pressão operacional: 2 bar ... 8 bar
• Pressão operacional: 29 psi ... 116 psi
• Pressão de operação nominal: 0.55 MPa
• Pressão de operação nominal: 5.5 bar
• Pressão de operação nominal: 79.75 psi
• Classificação marítima: ver certificado
• Marca CE (ver declaração de conformidade): conforme diretriz de proteção Ex da UE (ATEX)
• Marca UKCA (ver declaração de conformidade): conforme regulamentos EX do Reino Unido
• Certificação de proteção Ex de fora da UE: EPL Db (GB) EPL Gb (GB)
• Proteção contra explosão: Zona 1 (ATEX) Zona 1 (UKEX) Zona 2 (ATEX) Zona 21 (ATEX) Zona 21 (UKEX) Zona 22 (ATEX)
• Órgão certificador: DNV TAP00001CE TÜV Rheinland 968/V 1106.01/2023
• Categoria ATEX gás: II 2G
• Categoria ATEX Poeira: II 2D
• Tipo de proteção contra a ignição para gás: Ex h IIC T4 Gb X
• Tipo de proteção Ex contra explosão de poeira: Ex h IIIC T105°C Db X
• Temperatura ambiente Ex: -20 °C <= Ta <= +80 °C
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle: Ponto de condensação mín. 10 °C abaixo da temperatura ambiente e do meio Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Conformidade LABS: VDMA24364-B1/B2-L
• Temperatura de armazenamento: -20 oC ... 60 oC
• Temperatura ambiente: -20 oC ... 80 oC
• Torque na pressão de serviço nominal e 0° de ângulo de rotação: 20.1 Nm
• Torque na pressão de serviço nominal e 90° de ângulo de rotação: 20.1 Nm
• Observação sobre o torque: O torque de operação do atuador não deve ser maior do que o torque máximo definido na ISO 5211 referente ao tamanho da flange de fixação e da acoplamento.
• MTTFd: 1126 anos
• PFH: 1.01E-7
• PFD: 0.00142
• Consumo de ar a 6 bar por ciclo 0°, ângulo de rotação nominal de 0°: 1.8 l
• Peso do produto: 1275 g
• Conexão do eixo: T11
• Conexão pneumática: G1/8
• Indicação sobre os materiais: Conformidade RoHS
• Material da placa de conexão: Liga de alumínio forjado anodizado
• Material da tampa: Alumínio fundido, revestido
• Material vedações: NBR
• Material corpo: Liga de alumínio forjado anodizado
• Material êmbolo: Alumínio fundido sob pressão
• Material do mancal: POM
• Material do came: aço inoxidável de alta liga
• Material dos parafusos: aço inoxidável de alta liga
• Material eixo: Aço, niquelado

Manuais

• Ficha Técnica - DFPD-20-RP-90-RD-F04 - Download
