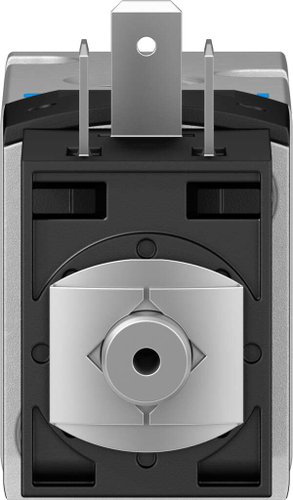

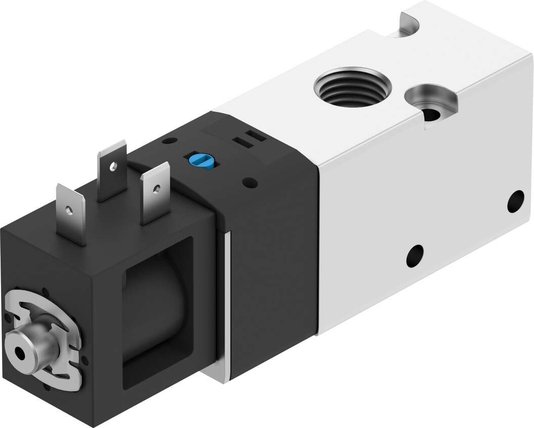

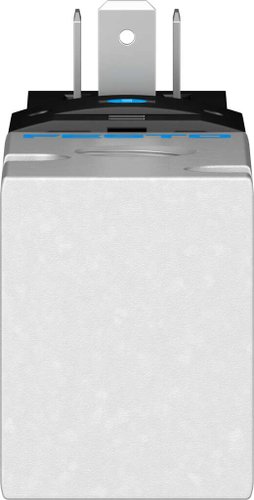

8043217 - Válvula Solenóide Festo VUVS-LK25-M32C-AD-G14-1B2-S

Informações Técnicas

• Função de válvula: 3/2 vias fechada monoestável
• Tipo de acionamento: elétrico
• Tamanho da válvula: 26.5 mm
• Vazão nominal padrão (normalizada de acordo com a norma DIN 1343): 1000 l/min
• Conexão de trabalho pneumática: G1/4
• Tensão de alimentação: 24 V CC
• Pressão operacional: 0.15 MPa ... 0.8 MPa
• Pressão operacional: 1.5 bar ... 8 bar
• Estrutura: Válvula de comporta de êmbolo
• Tipo de retorno: mola pneumática
• Grau de proteção: IP65 com conector fêmea conforme IEC 60529
• Diâmetro nominal: 6.7 mm
• Função do escape: com controle de vazão
• Tipo de vedação: mole
• Posição de instalação: Indiferente
• Acionamento manual auxiliar: Com trava sem trava
• Tipo de comando: Servopilotado
• Alimentação de ar piloto: interno
• Sentido da vazão: Não reversível
• Símbolo: 00991183
• Cobertura: cobertura positiva
• Valor b: 0.45
• Valor C: 3.86 l/sbar
• Tempo de comutação desligado: 20 ms
• Tempo de acionamento ligado: 16 ms
• Tempo de ativação: 100%
• Pulso de teste positivo máx. com sinal 0: 2500 µs
• Pulso de teste negativo máx. com sinal 1: 1100 µs
• Valores característicos da bobina eletromagnética: 24 V CC: 3,3 W
• Flutuações de tensão permitidas: +/- 10 %
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Resistência à vibração: Teste de transporte com grau de severidade 2, segundo FN 942017-4 e EN 60068-2-6
• Resistência a choques: Teste de choque com grau de gravidade 1 conforme FN 942017-5 e EN 60068-2-27
• Classe de resistência à corrosão KBK: 1 - baixa resistência à corrosão
• Conformidade LABS: VDMA24364-Zona III
• Temperatura do meio: -5 oC ... 50 oC
• Meio de controle: Ar comprimido, conforme ISO 8573-1:2010 [7:4:4]
• Temperatura ambiente: -5 oC ... 50 oC
• Peso do produto: 200 g
• Conexão elétrica: Formato B Conforme padrão industrial (11 mm)
• Tipo de fixação: alternativo: Em régua de conexão com orifício de passagem
• Conexão do orifício de escape: Não retido
• Conexão pneumática 1: G1/4
• Conexão pneumática 2: G1/4
• Conexão pneumática 3: G1/4
• Indicação sobre os materiais: Conformidade RoHS
• Material vedações: HNBR NBR
• Material corpo: Liga de alumínio
• Material da guia do êmbolo: Liga de alumínio
