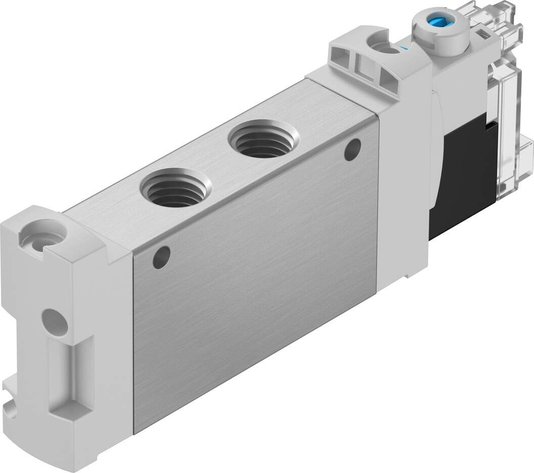

8042563 - Válvula Solenóide Festo VUVG-LK14-M52-AT-G18-1H2L-S

Informações Técnicas

• Função de válvula: 5/2 vias monoestável
• Tipo de acionamento: elétrico
• Tamanho da válvula: 14 mm
• Vazão nominal padrão (normalizada de acordo com a norma DIN 1343): 660 l/min
• Conexão de trabalho pneumática: G1/8
• Tensão de alimentação: 24 V CC
• Pressão operacional: 0.25 MPa ... 0.7 MPa
• Pressão operacional: 2.5 bar ... 7 bar
• Estrutura: Guia do êmbolo com anel de vedação
• Tipo de retorno: mola pneumática
• Certificação: c UL us - Recognized (OL)
• Órgão certificador: UL MH19482
• Grau de proteção: IP40
• Função do escape: com controle de vazão
• Tipo de vedação: mole
• Posição de instalação: Indiferente
• Acionamento manual auxiliar: Com trava sem trava
• Tipo de comando: Servopilotado
• Alimentação de ar piloto: interno
• Sentido da vazão: Não reversível

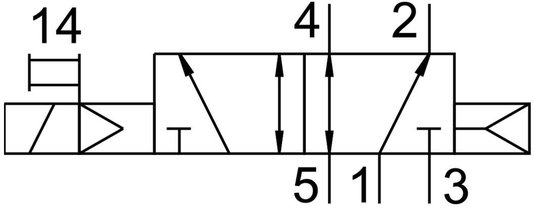

• Símbolo: 00992908
• Cobertura: cobertura positiva
• Indicação de estado do sinal: LED
• Frequência máx. de comutação: 2 Hz
• Tempo de comutação desligado: 24 ms
• Tempo de acionamento ligado: 14 ms
• Tempo de ativação: 100%
• Pulso de teste positivo máx. com sinal 0: 1600 µs
• Pulso de teste negativo máx. com sinal 1: 3000 µs
• Valores característicos da bobina eletromagnética: 24 V CC: 0,8 W
• Flutuações de tensão permitidas: +/- 10 %
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Resistência à vibração: Teste de transporte com grau de severidade 1 segundo FN942017-4 e EN60068-2-6
• Resistência a choques: Teste de choque com grau de gravidade 1 conforme FN 942017-5 e EN 60068-2-27
• Classe de resistência à corrosão KBK: 0 - sem resistência à corrosão
• Conformidade LABS: VDMA24364-Zona III
• Temperatura do meio: -5 oC ... 50 oC
• Meio de controle: Ar comprimido, conforme ISO 8573-1:2010 [7:4:4]
• Temperatura ambiente: -5 oC ... 50 oC
• Peso do produto: 65 g
• Conexão elétrica: Conector macho
• Tipo de fixação: Em régua de conexão com orifício de passagem
• Conexão pneumática 2: G1/8
• Conexão pneumática 4: G1/8
• Indicação sobre os materiais: Conformidade RoHS
• Material vedações: HNBR NBR
• Material corpo: Liga de alumínio
