8035188 - Válvula Solenóide Festo VUVS-LT25-B52-D-G14-F8

Especificações Técnicas

Função de válvulaa

5/2 biestável

Tipo de acionamento

elétrico

Tamanho da válvula

26,5 mm

Vazão nominal padrão

1.000 l/min

Conexão de trabalho pneumática

G1/4

Pressão operacional

0,15 MPa ... 1 MPa

Pressão operacional

1,5 bar ... 10 bar

Estrutura

Assento axial

Certificação

c UL us - Recognized (OL)

Diâmetro nominal

6,6 mm

Função do escape

com controle de vazão

Posição de instalação

Indiferente

Acionamento manual auxiliar

Com trava sem trava

Tipo de comando

Servopilotado

Alimentação de ar piloto

interno

Sentido da vazão

Não reversível

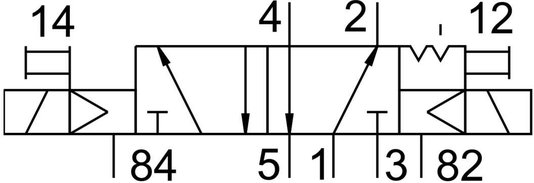

Símbolo

995754

Cobertura

Sobreposição negativa

Valor b

0,2

Valor C

4,6 l/sbar

Valores característicos da bobina eletromagnética

Consultar bobina eletromagnética, fazer pedido separado

Meio de operação

Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Resistência à vibração

Teste de transporte com grau de severidade 2, segundo FN 942017-4 e EN 60068-2-6

Resistência a choques

Teste de choque com grau de severidade 2 segundo FN942017-5 e EN 60068-2-27

Classe de resistência à corrosão KBK

2 - resistência moderada à corrosão

Meio de controle

Ar comprimido, conforme ISO 8573-1:2010 [7:4:4]

Temperatura ambiente

-10 °C ... 60 °C

Tipo de fixação

Em régua de conexão com orifício de passagem alternativo:

Conexão do escape de piloto 82

M5

Conexão do escape de piloto 84

M5

Conexão pneumática 1

G1/4

Conexão pneumática 2

G1/4

Conexão pneumática 3

G1/4

Conexão pneumática 4

G1/4

Conexão pneumática 5

G1/4

Indicação sobre os materiais

Conformidade RoHS

Material vedações

HNBR

Material corpo

Alumínio em fundição injetada envernizado

Material dos parafusos

Aço galvanizado
