Descrição do Produto
Especificações Técnicas
|
|
Função de válvula |
5/2 vias monoestável |
Tipo de acionamento |
elétrico |
Tamanho da válvula |
26,5 mm |
Vazão nominal padrão |
1.000 l/min |
Conexão de trabalho pneumática |
G1/4 |
Pressão operacional |
0,25 MPa ... 1 MPa |
Pressão operacional |
2,5 bar ... 10 bar |
Estrutura |
Assento axial |
Tipo de retorno |
Mola mecânica |
Certificação |
c UL us - Recognized (OL) |
Diâmetro nominal |
6,6 mm |
Função do escape |
com controle de vazão |
Acionamento manual auxiliar |
Com trava sem trava |
Tipo de comando |
Servopilotado |
Alimentação de ar piloto |
interno |
Sentido da vazão |
Não reversível |

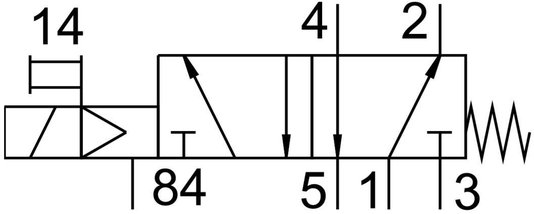

Símbolo |
991035 |
Cobertura |
Sobreposição negativa |
Tempo de comutação desligado |
24 ms |
Tempo de acionamento ligado |
14 ms |
Valores característicos da bobina eletromagnética |
Consultar bobina eletromagnética, fazer pedido separado |
Meio de operação |
Ar comprimido conforme ISO 8573-1:2010 [7:4:4] |
Resistência à vibração |
Teste de transporte com grau de severidade 2, segundo FN 942017-4 e EN 60068-2-6 |
Resistência a choques |
Teste de choque com grau de severidade 2 segundo FN942017-5 e EN 60068-2-27 |
Classe de resistência à corrosão KBK |
2 - resistência moderada à corrosão |
Meio de controle |
Ar comprimido, conforme ISO 8573-1:2010 [7:4:4] |
Temperatura ambiente |
-10 °C ... 60 °C |
Tipo de fixação |
Em régua de conexão com orifício de passagem alternativo: |
Conexão do orifício de escape |
Não retido |
Conexão do escape de piloto 84 |
M5 |
Conexão pneumática 1 |
G1/4 |
Conexão pneumática 2 |
G1/4 |
Conexão pneumática 3 |
G1/4 |
Conexão pneumática 4 |
G1/4 |
Conexão pneumática 5 |
G1/4 |
Indicação sobre os materiais |
Conformidade RoHS |
Material vedações |
HNBR, NBR, TPE-U(PU) |
Material corpo |
Alumínio em fundição injetada envernizado |
Material dos parafusos |
Aço galvanizado |
Peso líquido: 0 kg
