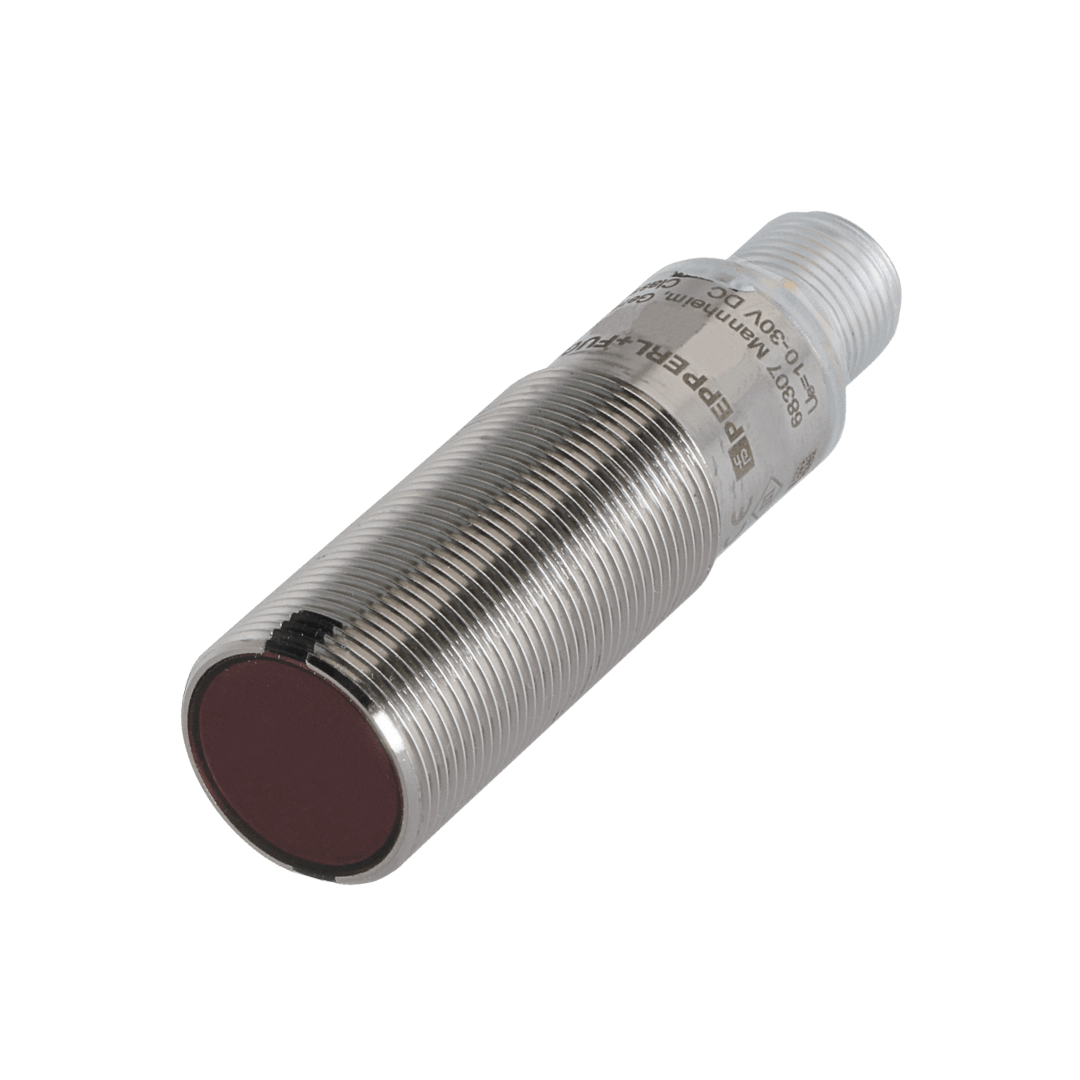

70113328-100128 - Sensor OBT150-18GM60-E4-V1

Faixa de detecção

10...150mm

Faixa de detecção mín.

10...40mm

Alcance de detecção máx.

10...150mm

Alcance do ajuste

40...150mm

Alvo de referência

branco padrão, 100 mm x 100 mm

Fonte de luz

LIDERADO

Tipo de luz

luz vermelha visível modulada

Diferença preto-branco (6%/90%)

< 10% a 150 mm

Diâmetro do ponto de luz

Aproximadamente. 6 mm na faixa de detecção de 150 mm

Ângulo de abertura

Aproximadamente. 2°

Face óptica

frontal

Limite de luz ambiente

EN 60947-5-2 100000 Lux

Histerese

<2%

MTTF d

1058 a

Tempo da Missão ( TM )

20h

Cobertura de Diagnóstico (DC)

0

Indicador de operação

LED verde:

aceso - ligado

piscando (4 Hz) - curto-circuito

Indicador de função

LED amarelo:

constantemente aceso - objeto detectado

constantemente apagado - objeto não detectado

Elementos de controle

ajuste de sensibilidade

Elementos de controle

claro/escuro ligado eletricamente comutável

Tensão operacional

10 ... 30 V CC

Ondulação

máx. 10%

Corrente de alimentação sem carga

< 25 mA

Aula de proteção

III

Tipo de comutação

O tipo de comutação do sensor é ajustável. A configuração padrão é: Q - Pino 4: saída NPN / luz acesa L/D-On - Pino 2: entrada de baixa atividade

Saída de sinal

1 saída NPN, protegida contra curto-circuito, protegida contra polaridade reversa, coletor aberto

Tensão de comutação

máx. 30 V CC

Corrente de comutação

máx. 100 mA, carga resistiva

Queda de voltagem

≤ 2 V CC

Freqüência de comutação

500Hz

Tempo de resposta

≤ 1 ms

Padrão do produto

EN 60947-5-2

Aprovação UL

E87056, listado cULus, fonte de alimentação classe 2, classificação de tipo 1

Temperatura ambiente

-40 ... 60 °C (-40 ... 140 °F)

Temperatura de armazenamento

-40...70°C (-40...158°F)

Grau de proteção

IP67

Conexão

Conector M12 x 1 de 4 pinos

Material

Habitação em latão, niquelado

Face óptica

PMMA

Conector

plástico

Massa

Aproximadamente. 23g
