6211 - Válvula Solenóide Festo MFH-5-1/4

Especificações Técnicas

Função de válvula

5/2 vias monoestável

Tipo de acionamento

elétrico

Largura

30,5 mm

Vazão nominal padrão

1.000 l/min

Conexão de trabalho pneumática

G1/4

Tensão de alimentação

Através da bobina solenoide, deve pedir-se em separado

Pressão operacional

0,22 MPa ... 0,8 MPa

Pressão operacional

2,2 bar ... 8 bar

Estrutura

Assento axial

Tipo de retorno

Mola mecânica

Certificação

c UL us - Recognized (OL)

Grau de proteção

IP65

Diâmetro nominal

7 mm

Largura do módulo

32 mm

Função do escape

com controle de vazão

Tipo de vedação

Mole

Posição de instalação

Indiferente

Acionamento manual auxiliar

Com trava

Tipo de comando

Servopilotado

Sentido da vazão

Não reversível

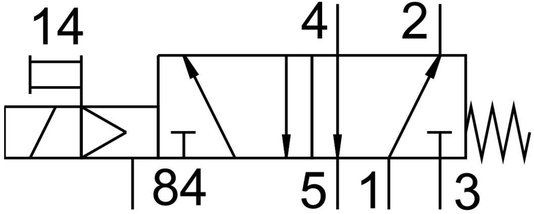

Símbolo

991035

Cobertura

Sobreposição negativa

Valores característicos da bobina eletromagnética

Consultar bobina eletromagnética, fazer pedido separado

Meio de operação

Ar comprimido conforme ISSO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Classe de resistência à corrosão KBK

1- Baixa resistência a corrosão

Temperatura de armazenamento

-20 °C ... 60 °C

Temperatura do meio

-10 °C ... 60 °C

Temperatura ambiente

-5 °C ... 40 °C

Conexão elétrica

por bobina F, pedida separadamente

Tipo de fixação

Em régua de conexão, com orifício de passagem alternativo

Conexão do escape de piloto 84

M5

Conexão pneumática 1

G1/4

Conexão pneumática 2

G1/4

Conexão pneumática 3

G1/4

Conexão pneumática 4

G1/4

Conexão pneumática 5

G1/4

Indicação sobre os materiais

Conformidade RoHS

Material vedações

NBR

Material corpo

Alumínio em fundição injetada
