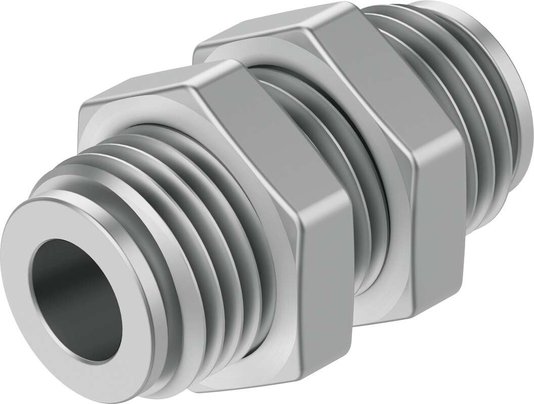

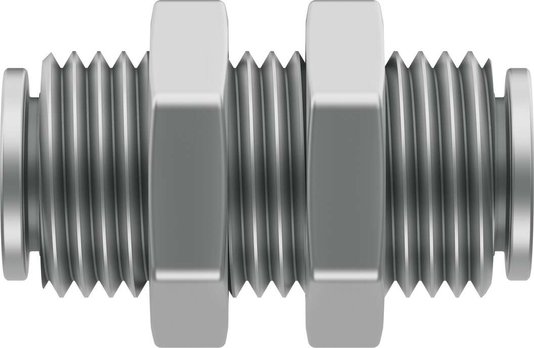

578301 - Conexão Rápida Metálica Festo NPQH-H-Q8-E-P10

Informações Técnicas

• Tamanho: Padrão
• Diâmetro nominal: 7 mm
• Profundidade de inserção da mangueira: 16 mm
• Posição de instalação: Indiferente
• Formato: Anteparo
• Tamanho do recipiente: 10
• Estrutura: Princípio Push-Pull
• Símbolo: 00997424
• Pressão operacional por toda a faixa de temperatura: -0.095 MPa ... 2 MPa
• Pressão operacional por toda a faixa de temperatura: -0.95 bar ... 20 bar
• Pressão operacional por toda a faixa de temperatura: -13.775 psi ... 290 psi
• Observação sobre pressão de operação: Água: máx. 0,6 MPa a 0 - 50 °C
• Órgão certificador: NSF C0523185
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:-:-] Água (na forma líquida, sem gelo)
• Observação sobre o meio de operação/controle: Funcionamento com lubrificação possível
• Classe de resistência à corrosão KBK: 3 - alta resistência à corrosão
• Conformidade LABS: VDMA24364-B1/B2-L
• Categoria para sala limpa: Classe 4, conforme ISO 14644-1
• Apropriado para indústria alimentícia: Ver declaração de conformidade NSF/ANSI 169
• Temperatura ambiente: 0 oC ... 150 oC
• Peso do produto: 40.6 g
• Tipo de fixação: Sextavado externo SW20
• Conexão pneumática 1: para tubo flexível com Ø externo de 8 mm
• Conexão pneumática 2: para tubo flexível com Ø externo de 8 mm
• Indicação sobre os materiais: Conformidade RoHS
• Material corpo: Latão, niquelado quimicamente
• Material do anel de fixação: PEI
• Material do anel de desengate: Latão niquelado quimicamente
• Material da porca: Latão, niquelado quimicamente
• Material de vedação do tubo flexível: FPM
• Material braçadeira: Aço inoxidável de alta liga
• Material do anel de sustentação: PEI

Manuais

• Ficha técnica - NPQH-H-Q8-E-P10 - Download
