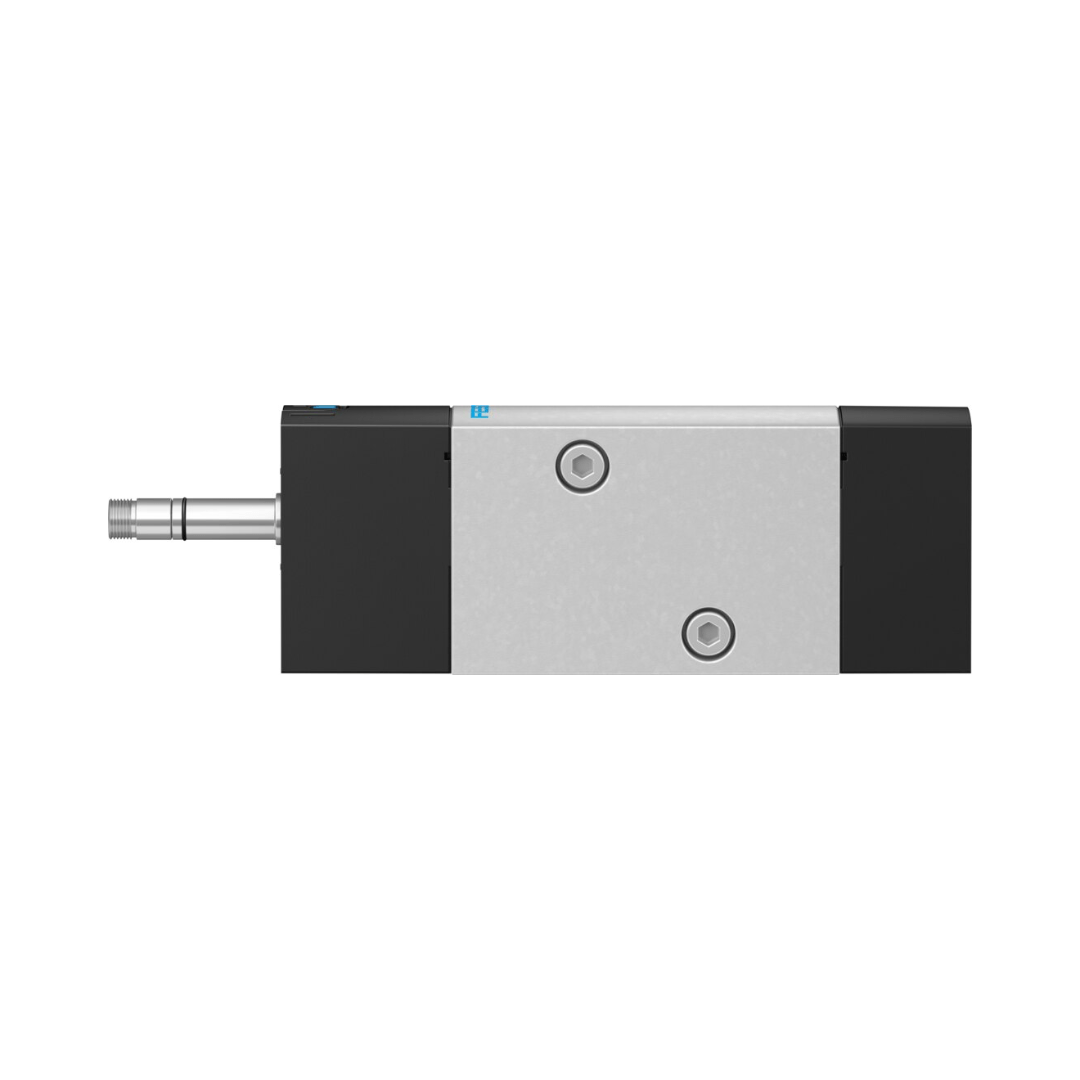

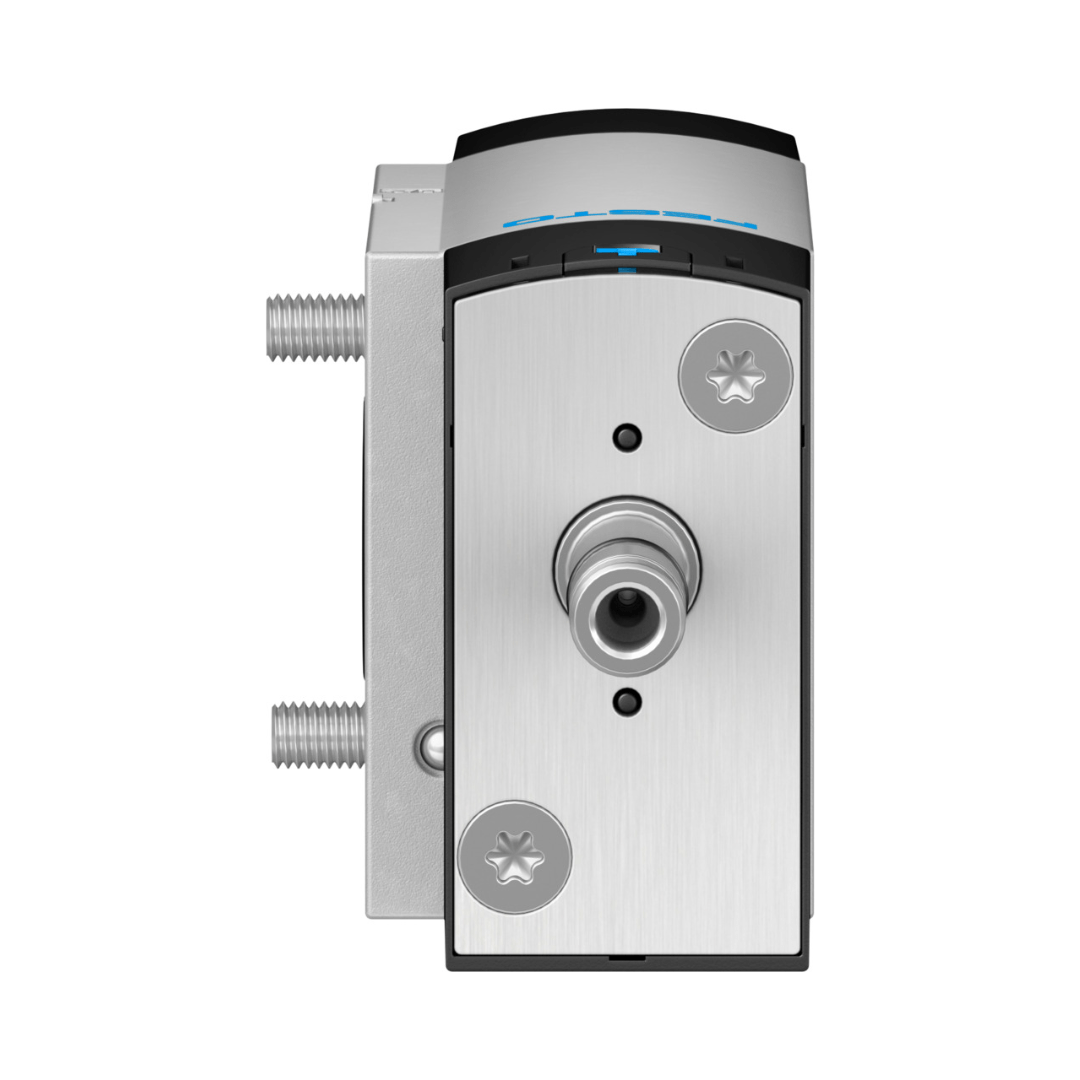

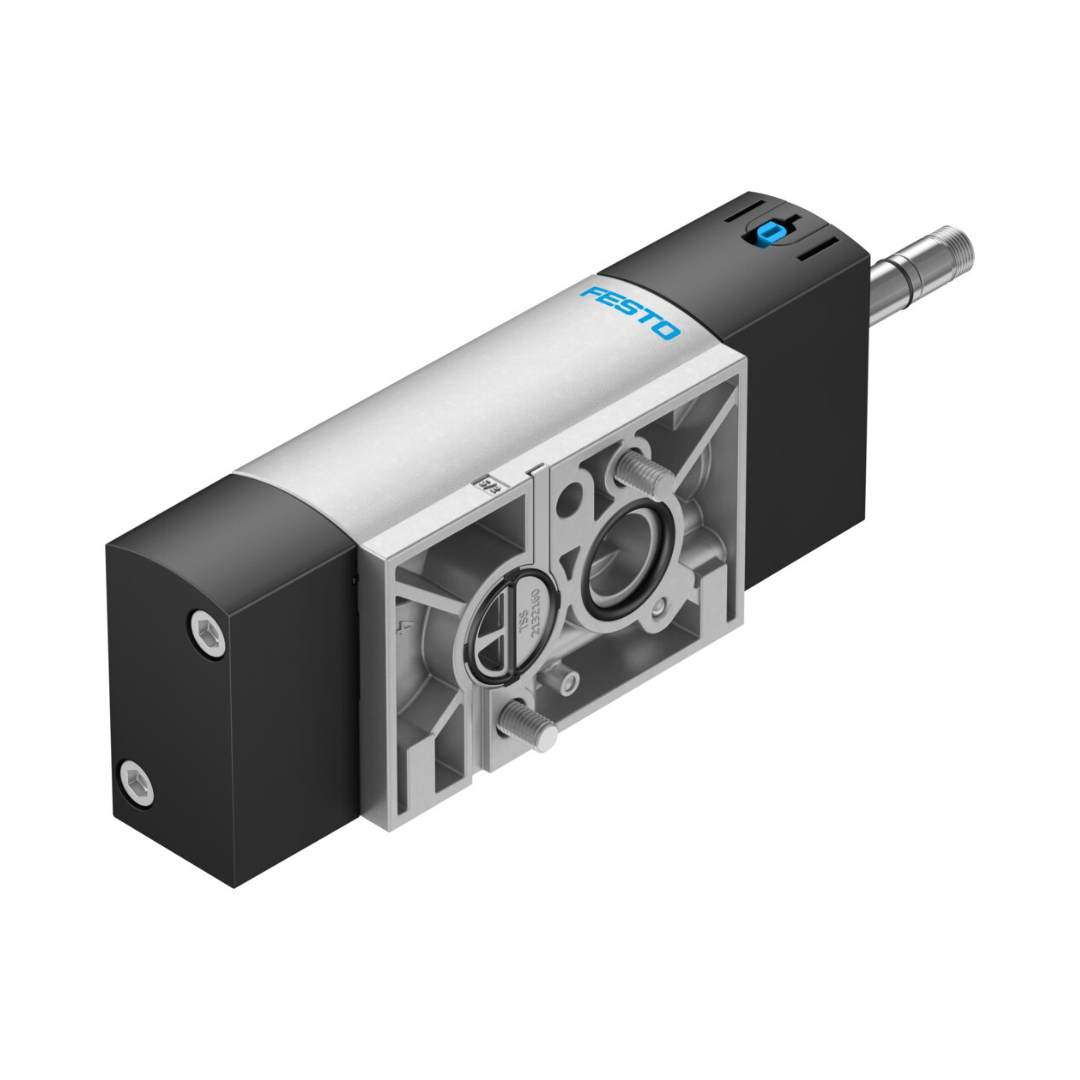

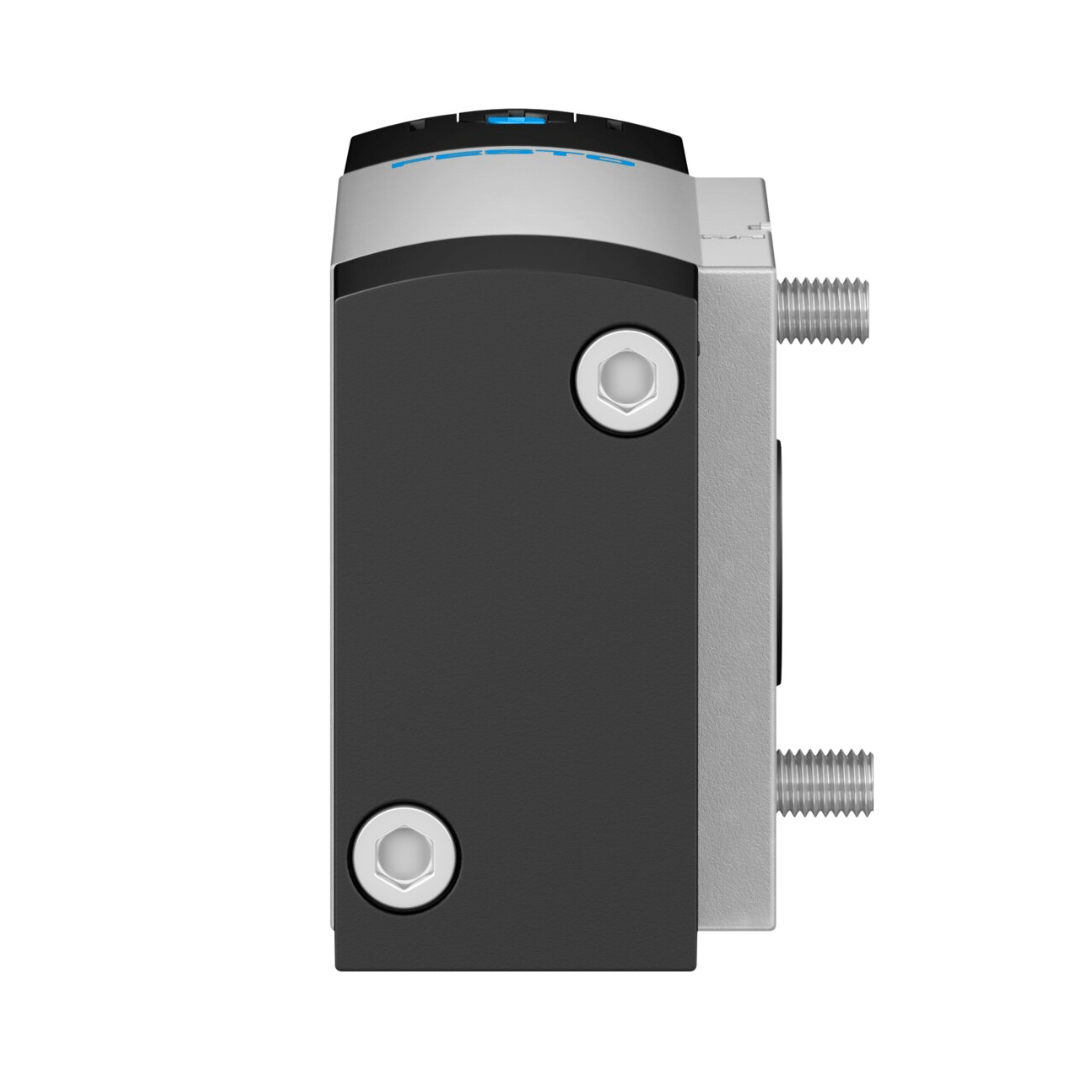

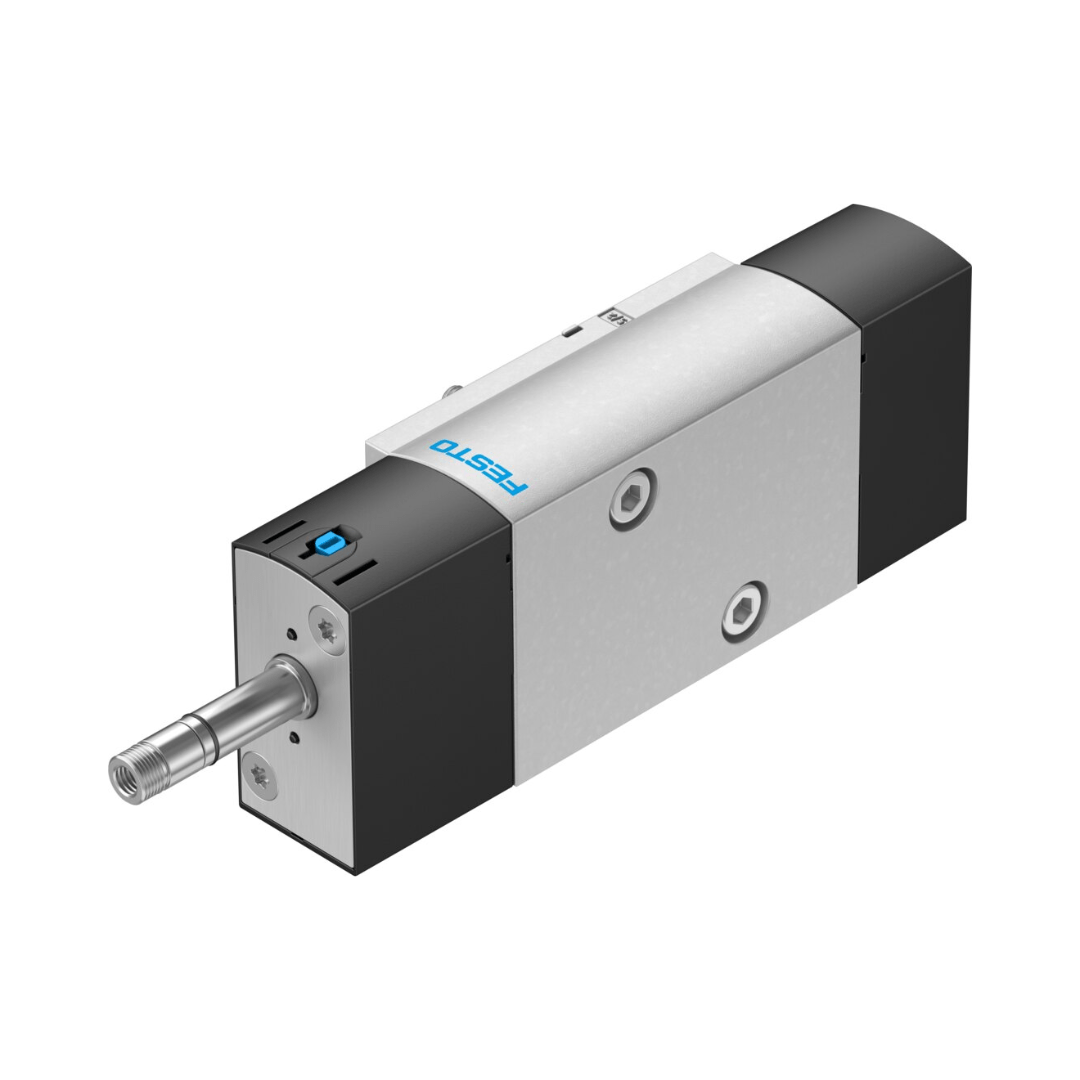

577277 - VÁLVULA VSNC-FTC-M52-MD-G14-FN

Cod. do Produto: 5702

577277 - VÁLVULA VSNC-FTC-M52-MD-G14-FN

Cod. do Produto: 5702

Selecione Cor e Tamanho
- Tamanho:
  Selecione o Tamanho
  - ÚNICO
- Cor:
  Selecione a Cor
  - Único Único

Apenas 2 unidades em estoque

LOJA ATACADISTA

Para visualizar nossos preços você precisa possuir um cadastro aprovado em nossa loja virtual.

Não tem cadastro?

CADASTRE-SE

Loja Segura

Calcule Frete e Prazo

Descrição do Produto

Informações Técnicas

Função de válvula: Adaptável para 5/2 ou 3/2
Tipo de acionamento: elétrico
Largura: 32 mm
Vazão nominal padrão (normalizada de acordo com a norma DIN 1343)800 l/min
Conexão de trabalho pneumáticaPadrão de conexão NAMUR
Tensão de alimentaçãopela bobina eletromagnética, pedida separadamente
Pressão operacional0.25 MPa ... 0.8 MPa
Pressão operacional2.5 bar ... 8 bar
Estrutura: Assento de prato
Tipo de retorno: Mola mecânica
Órgão certificador: DNVGL-TAA000011J
Função do escape: com controle de vazão
Tipo de vedação: mole
Posição de instalação: Indiferente
Norma correspondente: VDI/VDE 3845 (NAMUR)
Acionamento manual auxiliar: Com trava sem trava
Tipo de comando: Servopilotado
Alimentação de ar piloto: interno
Sentido da vazão: Não reversível

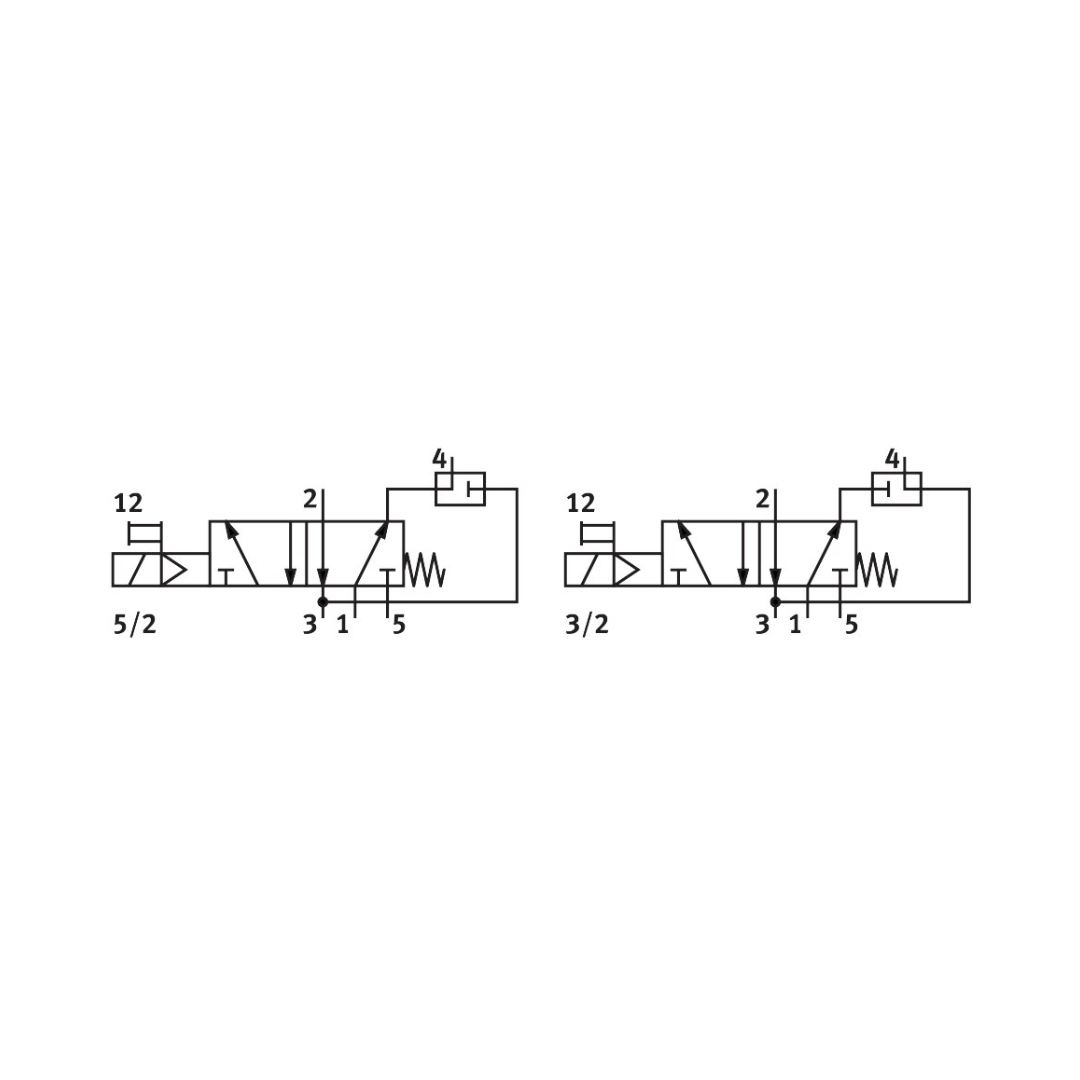

Símbolo: 00991831
Cobertura: Cobertura negativa
Indicação de estado do sinal: com acessórios
Valor b: 0.15
Valor C: 3.96 l/sbar
Vazão nominal padrão, retorno de ar de exaustão 4-: >3110 l/min
Tempo de comutação desligado: 120 ms
Tempo de acionamento ligado: 16 ms
Tempo de ativação: 100%
Valores característicos da bobina eletromagnética: Consultar bobina eletromagnética, fazer pedido separado
Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
Classe de resistência à corrosão KBK: 2 - resistência moderada à corrosão
Conformidade LABS: VDMA24364-B2-L
Temperatura do meio: -20 oC ... 60 oC
Temperatura ambiente: -20 oC ... 60 oC
Peso do produto: 400 g
Tipo de fixação: com orifício de passagem
Conexão do orifício de escape: Não retido
Conexão pneumática 1: G1/4
Conexão pneumática 2: Padrão de conexão NAMUR
Conexão pneumática 3: G1/4
Conexão pneumática 4: Padrão de conexão NAMUR
Conexão pneumática 5: G1/4
Indicação sobre os materiais: Conformidade RoHS
Material vedações: NBR
Material corpo: Liga de alumínio
Material dos parafusos: Aço galvanizado

Peso líquido: 0 kg
