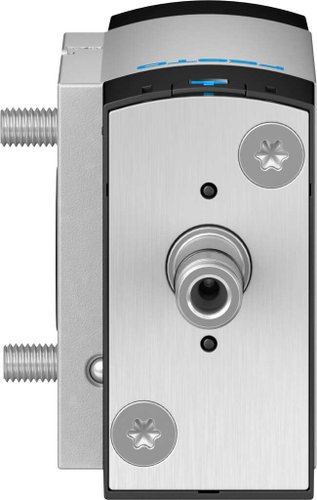

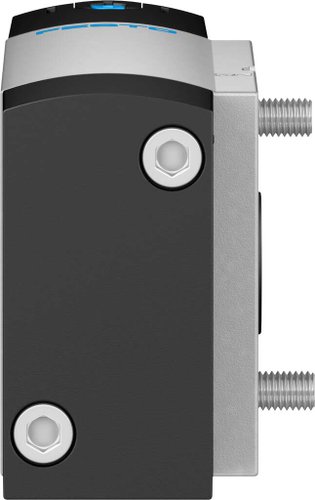

577267 - Válvula Solenóide Festo VSNC-FC-M52-MD-G14-FN

Informações Técnicas

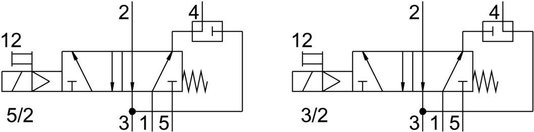

• Função de válvula: Adaptável para 5/2 ou 3/2
• Tipo de acionamento: elétrico
• Largura: 32 mm
• Vazão nominal padrão (normalizada de acordo com a norma DIN 1343): 1250 l/min
• Conexão de trabalho pneumática: Padrão de conexão NAMUR
• Tensão de alimentação: pela bobina eletromagnética, pedida separadamente
• Pressão operacional: 0.25 MPa ... 0.8 MPa
• Pressão operacional: 2.5 bar ... 8 bar
• Estrutura: Válvula de comporta de êmbolo
• Tipo de retorno: Mola mecânica
• Órgão certificador: DNVGL-TAA000011J
• Função do escape: com controle de vazão
• Tipo de vedação: mole
• Posição de instalação: Indiferente
• Norma correspondente: VDI/VDE 3845 (NAMUR)
• Acionamento manual auxiliar: Com trava sem trava
• Tipo de comando: Servopilotado
• Alimentação de ar piloto: interno
• Sentido da vazão: Não reversível
• Símbolo: 00991831
• Cobertura: cobertura positiva
• Indicação de estado do sinal: com acessórios
• Valor b: 0.4
• Valor C: 5.2 l/sbar
• Vazão nominal padrão, retorno de ar de exaustão 4->3: 110 l/min
• Tempo de comutação desligado: 92 ms
• Tempo de acionamento ligado: 35 ms
• Tempo de ativação: 100%
• Valores característicos da bobina eletromagnética: Consultar bobina eletromagnética, fazer pedido separado
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Classe de resistência à corrosão KBK: 2 - resistência moderada à corrosão
• Conformidade LABS: VDMA24364-B2-L
• Temperatura do meio: -20 oC ... 60 oC
• Temperatura ambiente: -20 oC ... 60 oC
• Peso do produto: 415 g
• Tipo de fixação: com orifício de passagem
• Conexão do orifício de escape: Não retido
• Conexão pneumática 1: G1/4
• Conexão pneumática 2: Padrão de conexão NAMUR
• Conexão pneumática 3: G1/4
• Conexão pneumática 4: Padrão de conexão NAMUR
• Conexão pneumática 5: G1/4
• Indicação sobre os materiais: Conformidade RoHS
• Material vedações: NBR
• Material corpo: Liga de alumínio
• Material dos parafusos: Aço galvanizado
