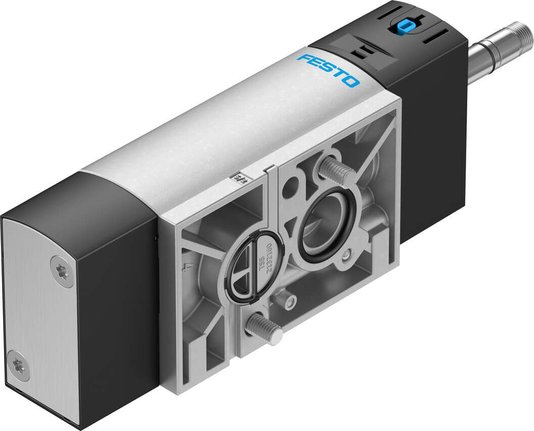

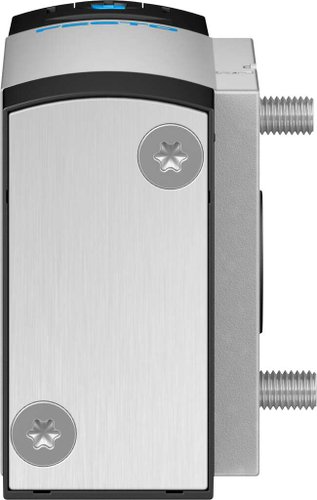

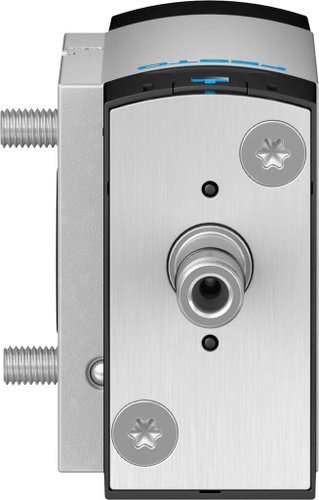

577257 - Válvula Solenóide Festo VSNC-FC-M52-MD-G14-F8

Especificações Técnicas

Tipo de acionamento

elétrico

Largura

32 mm

Vazão nominal padrão

1.250 l/min

Conexão de trabalho pneumática

Diagrama de conexões NAMUR

Tensão de alimentação

Através da bobina solenoide, deve pedir-se em separado

Pressão operacional

2,5 bar ... 10 bar

Estrutura

Bobina do pistão

Tipo de retorno

Mola mecânica

Certificação

c UL us - Recognized (OL)

Órgão certificador

DNVGL-TAA000011J

Função do escape

com controle de vazão

Tipo de vedação

mole

Posição de instalação

Indiferente

Norma correspondente

VDI/VDE 3845 (NAMUR)

Acionamento manual auxiliar

Com trava, sem trava

Tipo de comando

Servopilotado

Alimentação de ar piloto

interno

Sentido da vazão

Não reversível

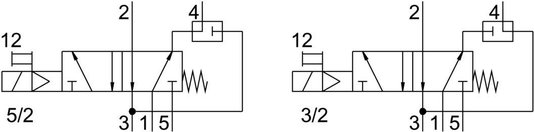

Símbolo

991831

Cobertura

Sobreposição positiva

Indicação de estado do sinal

com acessórios

Valor b

0,4

Valor C

5,2 l/sbar

Vazão nominal padrão, retorno de ar de exaustão 4->3

110 l/min

Tempo de comutação desligado

48 ms

Tempo de acionamento ligado

11 ms

Tempo de ativação

100%

Valores característicos da bobina eletromagnética

Consultar bobina eletromagnética, fazer pedido separado

Meio de operação

Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Classe de resistência à corrosão KBK

2 - resistência moderada à corrosão

Temperatura do meio

-20 °C ... 60 °C

Temperatura ambiente

-20 °C ... 60 °C

Peso do produto

335 g

Tipo de fixação

com orifício de passagem

Conexão do orifício de escape

Não retido

Conexão pneumática 1

G1/4

Conexão pneumática 2

Padrão de conexão de acordo com NAMUR

Conexão pneumática 3

G1/4

Conexão pneumática 4

Padrão de conexão NAMUR

Conexão pneumática 5

G1/4

Indicação sobre os materiais

Conformidade RoHS

Material vedações

NBR

Material corpo

Liga de alumínio

Material dos parafusos

aço inoxidável de alta liga
