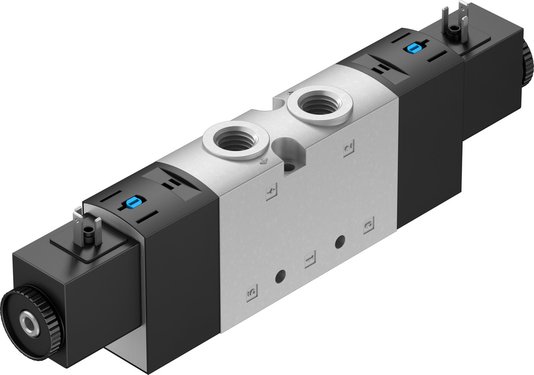

575518 - Válvula Solenoide Festo VUVS-L25-B52-D-G14-F8-1C1

Informações Técnicas

• Função de válvula: 5/2 biestável
• Tipo de acionamento: elétrico
• Tamanho da válvula: 26.5 mm
• Vazão nominal padrão (normalizada de acordo com a norma DIN 1343) : 1300 l/min
• Conexão de trabalho pneumática: G1/4
• Tensão de alimentação: 24 V CC
• Pressão operacional: 0.15 MPa ... 1 MPa
• Pressão operacional: 1.5 bar ... 10 bar
• Estrutura: Válvula de comporta de êmbolo
• Certificação: c UL us - Recognized (OL)
• Grau de proteção: IP65 com conector fêmea conforme IEC 60529
• Diâmetro nominal: 6.9 mm
• Função do escape: com controle de vazão
• Tipo de vedação: mole
• Posição de instalação: Indiferente
• Acionamento manual auxiliar: Com trava sem trava
• Tipo de comando: Servopilotado
• Alimentação de ar piloto: interno
• Sentido da vazão: Não reversível

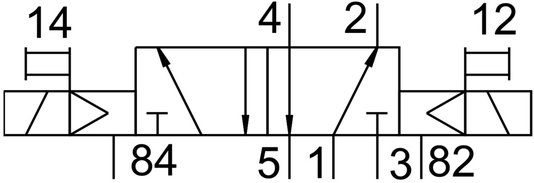

• Símbolo: 00991013
• Cobertura: cobertura positiva
• Valor b: 0.4
• Valor C: 5.6 l/sbar
• Tempo de comutação em: 11 ms
• Tempo de ativação: 100%
• Pulso de teste positivo máx. com sinal 0: 2000 µs
• Pulso de teste negativo máx. com sinal 1: 3600 µs
• Valores característicos da bobina eletromagnética: 24 V CC: 3,3 W
• Flutuações de tensão permitidas: +/- 10 %
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Resistência à vibração: Teste de transporte com grau de severidade 2, segundo FN 942017-4 e EN 60068-2-6
• Resistência a choques: Teste de choque com grau de severidade 2 segundo FN942017-5 e EN 60068-2-27
• Classe de resistência à corrosão KBK: 2 - resistência moderada à corrosão
• Conformidade LABS: VDMA24364-B1/B2-L
• Categoria para sala limpa: Classe 6, conforme ISO 14644-1
• Temperatura do meio: -10 oC ... 60 oC
• Meio de controle: Ar comprimido, conforme ISO 8573-1:2010 [7:4:4]
• Temperatura ambiente: -10 oC ... 60 oC
• Peso do produto: 428 g
• Conexão elétrica: Forma C Conforme EN 175301-803
• Tipo de fixação: alternativo: Em régua de conexão com orifício de passagem
• Conexão do orifício de escape: Não retido
• Conexão do escape de piloto 82: M5
• Conexão do escape de piloto 84: M5
• Conexão pneumática 1: G1/4
• Conexão pneumática 2: G1/4
• Conexão pneumática 3: G1/4
• Conexão pneumática 4: G1/4
• Conexão pneumática 5: G1/4
• Indicação sobre os materiais: Conformidade RoHS
• Material vedações: HNBR NBR
• Material corpo: Alumínio em fundição injetada envernizado
• Material da guia do êmbolo: Liga de alumínio
• Material dos parafusos: Aço galvanizado

Manuais

• Ficha Técnica - VÁLVULA VUVS -L25-B52-D-G14-F8-1C1 - Download
