575516 - Válvula Solenóide Festo VUVS-L25-B52-D-G14-F8

Informações Técnicas

• Função da válvula: 5/2, estável
• Tipo de atuação: Elétrica
• Tamanho da válvula: 26,5 mm
• Vazão nominal normal (normalizado para DIN 1343) : 1300 l/min
• Porta de trabalho pneumática: G1/4
• Pressão de operação: 0,15 MPa ... 1 MPa
• Pressão de operação: 1,5 bar ... 10 bar
• Projeto estrutural: Válvula de compuerta do pistão
• Certificação: c UL us - Reconhecido (OL)
• Classificação marítima: Veja certificado
• Autoridade emissora de certificados: DNVGL-TAA000011J
• Largura nominal: 6,9 mm
• Função do ar de exaustão: Com opção de controle de fluxo
• Princípio de vedação: Suave
• Posição de montagem: Qualquer
• Substituição manual: Detenção Sem detenção
• Tipo de controle: Controle do piloto
• Porto piloto de suprimento aéreo: Interno
• Direção do fluxo: Não reversível

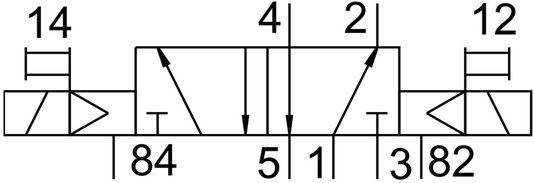

• Símbolo: 00991013
• Volta: Sobreposição
• Valor B: 0.4
• Valor C: 5,6 l/barra
• Tempo de mudança: 11 ms
• Pulso máximo positivo de teste com sinal zero: 2000 μs
• Pulso de teste máximo negativo em 1 sinal: 3600 μs
• Meio operacional: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Informações sobre mídia operacional e piloto: Operação com lubrificação a óleo possível (necessária para uso futuro)
• Resistência à vibração: Teste de aplicação de transporte com nível de gravidade 2 conforme FN 942017-4 e EN 60068-2-6
• Resistência a choques: Teste de choque com nível de gravidade 2 conforme FN 942017-5 e EN 60068-2-27
• Classe de resistência à corrosão (CRC) : 2 - Tensão de corrosão moderada
• Conformidade com LABS (PWIS): VDMA24364-B1/B2-L
• Adequação para sala limpa, medida de acordo com ISO 14644-14: Classe 6 de acordo com a ISO 14644-1
• Temperatura do meio: -10 °C ... 60 °C
• Meio piloto: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Temperatura ambiente: -10 °C ... 60 °C
• Peso do produto: 322 g
• Tipo de montagem: Na régua terminal Com furo de passagem
• Conexão do furo de ventilação: Não é duto
• Porta de ar de escape do piloto 82: M5
• Porta de ar de escape do piloto 84: M5
• Conexão pneumática 1: G1/4
• Conexão pneumática 2: G1/4
• Conexão pneumática 3: G1/4
• Conexão pneumática 4: G1/4
• Conexão pneumática 5: G1/4
• Nota sobre materiais: Compatível com a RoHS
• Material dos selos: HNBR NBR
• Material de carcaça: Alumínio moldado sob pressão Pintado
• Material do deslizador do pistão: Liga de alumínio forjada
• Material dos parafusos: Aço, galvanizado

Manuais

• Ficha Técnica - VÁLVULA VUVS-L25-B52-D-G14-F8 - Download
