575515 - Válvula Direcional Festo VUWS-L25-M52-M-G14

Especificações Técnicas

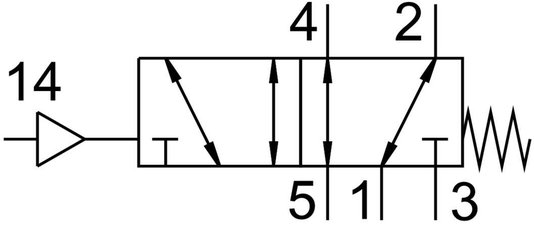

Função de válvula

5/2 vias monoestável

Tipo de acionamento

Pneumático

Tamanho da válvula

26,5 mm

Vazão nominal padrão

1.300 l/min

Conexão de trabalho pneumática

G1/4

Pressão operacional

-0,09 MPa ... 1 MPa

Pressão operacional

-0,9 bar ... 10 bar

Estrutura

Bobina do pistão

Tipo de retorno

Mola mecânica

Certificação

c UL us - Recognized (OL)

Diâmetro nominal

6,9 mm

Função do escape

com controle de vazão

Alimentação de ar piloto

interno

Cobertura

Sobreposição positiva

Pressão de controle MPa

0,25 MPa ... 1 MPa

Pressão do piloto

2,5 bar ... 10 bar

Proteção contra explosão

Considerar as informações na certificação

Proteção contra explosão

Zona 1 (ATEX)

Proteção contra explosão

Zona 2 (ATEX)

Proteção contra explosão

Zona 21 (ATEX)

Proteção contra explosão

Zona 22 (ATEX)

Meio de operação

Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Resistência à vibração

Teste de transporte com grau de severidade 2, segundo FN 942017-4 e EN 60068-2-6

Resistência a choques

Teste de choque com grau de severidade 2 segundo FN942017-5 e EN 60068-2-27

Classe de resistência à corrosão KBK

2 - resistência moderada à corrosão

Temperatura do meio

-10 °C ... 60 °C

Meio de controle

Ar comprimido, conforme ISO 8573-1:2010 [7:4:4]

Temperatura ambiente

-10 °C ... 60 °C

Tipo de fixação

Em régua de conexão com orifício de passagem alternativo:

Conexão do orifício de escape

Não retido

Conexão do ar de comando 14

M5

Conexão pneumática 1

G1/4

Conexão pneumática 2

G1/4

Conexão pneumática 3

G1/4

Conexão pneumática 4

G1/4

Conexão pneumática 5

G1/4

Indicação sobre os materiais

Conformidade RoHS

Material vedações

HNBR, NBR

Material corpo

Alumínio em fundição injetada envernizado

Material da guia do êmbolo

Liga de alumínio

Material dos parafusos

Aço galvanizado
