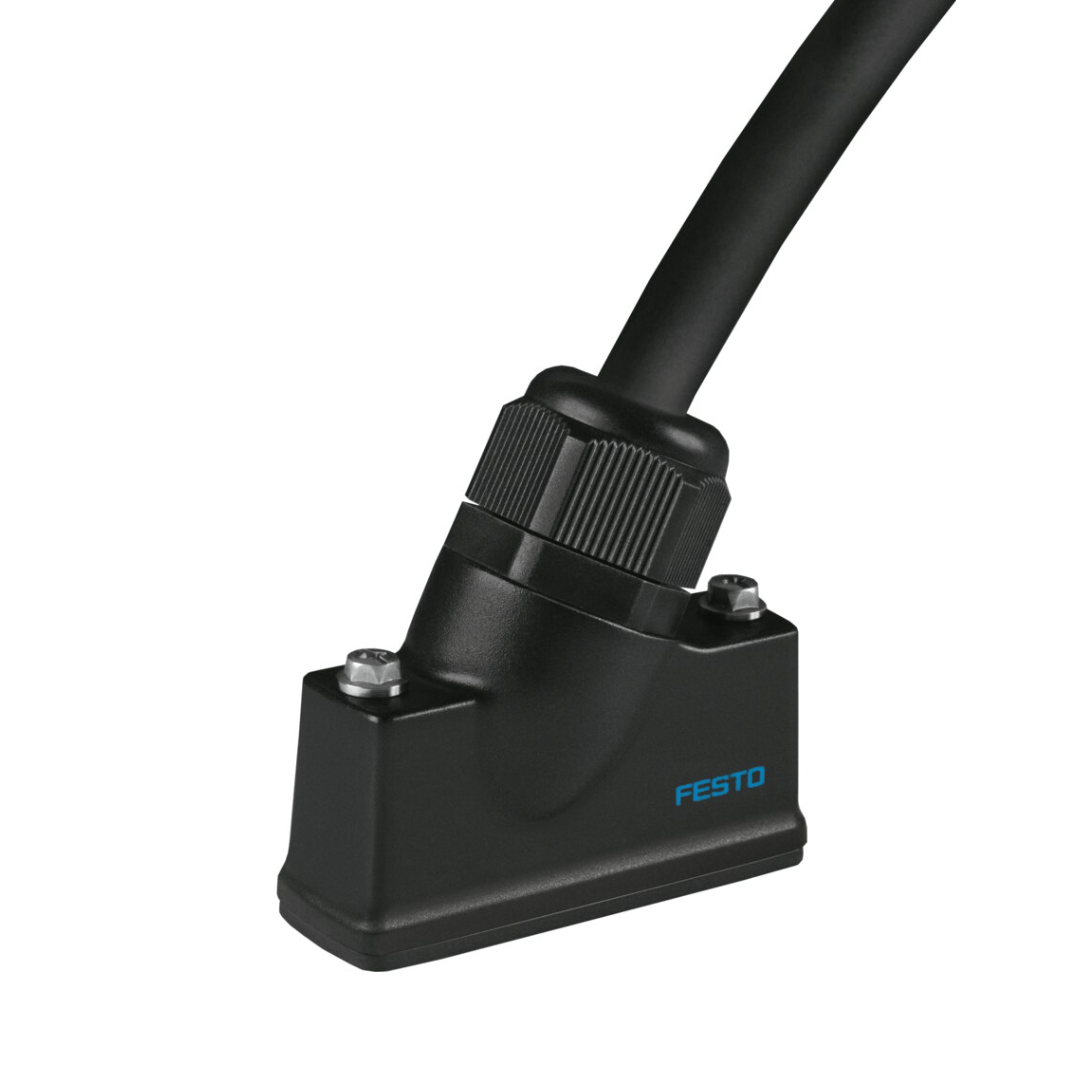

575423 - CABO DE CONEXÃO NEBV-S1WA25-K-2,5-N-LE2E

Informações Técnicas


• Conforme a norma: DIN 47100
• Identificação do cabo: sem suporte de placa
• Frequência de conexão: 50
• Peso do produto: 510 g
• Conexão elétrica 1, função: Lado dos dispositivos de campo
• Conexão elétrica 1, tipo de construção: angular
• Conexão elétrica 1, tipo de conexão: Soquete
• Conexão elétrica 1, saída do cabo: angular
• Conexão elétrica 1, tecnologia de conexão: Sub-D
• Conexão elétrica 1, número de pinos/fios: 25
• Conexão elétrica 1, pinos/fios ocupados: 25
• Conexão elétrica 1, tipo de fixação: 2 parafusos 4-40 UNC
• Conexão elétrica 1, diagrama de conexões: 00995642
• Conexão elétrica 2, função: Lado do controlador
• Conexão elétrica 2, tipo de conexão: Cabo
• Conexão elétrica 2, técnica de conexão: Sem conector
• Conexão elétrica 2, número de pinos/fios: 25
• Conexão elétrica 2, pinos/fios ocupados: 25
• Amplitude de tensão de funcionamento CC: 0 V ... 30 V
• Intensidade de corrente a 40 °C: 2.6 A
• Resistência à tensão de choque: 2.4 kV
• Proteção contra inversão de polaridade: sim
• Comprimento do cabo: 2.5 m
• Propriedade de cabo: Padrão
• Condições de teste cabo: Condições de teste sob consulta
• Raio de curvatura, instalação fixa dos cabos: ≥42 mm
• Raio de curvatura, instalação móvel dos cabos: ≥126 mm
• Cabo de conexão: M20x1,5
• Diâmetro do cabo: 10.2 mm
• Tolerância do diâmetro do cabo: ± 0,25 mm
• Estrutura do cabo: 25 x 0,34 mm²
• Seção transversal de condutor: 0.34 mm²
• Extremidades do fio: corte arredondado
• Grau de proteção: IP65 IP67
• Observação sobre o grau de proteção: No estado montado
• Temperatura ambiente: -35 oC ... 80 oC
• Temperatura ambiente com instalação móvel de cabo: -5 oC ... 80 oC
• Temperatura de armazenamento: -35 oC ... 80 oC
• Marca CE (ver declaração de conformidade): em conformidade diretiva UE-RoHS
• Marca UKCA (ver declaração de conformidade): conforme regulamentação RoHS, do Reino Unido
• Conformidade LABS: VDMA24364-B2-L
• Indicação sobre os materiais: Conformidade RoHS
• Grau de poluição: 3
• Observação sobre o grau de sujeira: No estado montado
• Classe de resistência à corrosão KBK: 2 - resistência moderada à corrosão
• Material da capa do cabo: PVC
• Cor da capa do cabo: Cinza
• Material corpo: PA66-GF30
• Cor corpo: preto
• Material dos parafusos: Aço
• Material vedações: NBR
• Material dos pinos de contato: Bronze Dourado
• Material do isolamento: PVC
