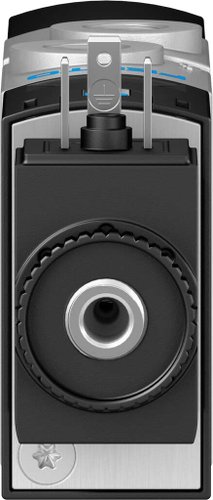

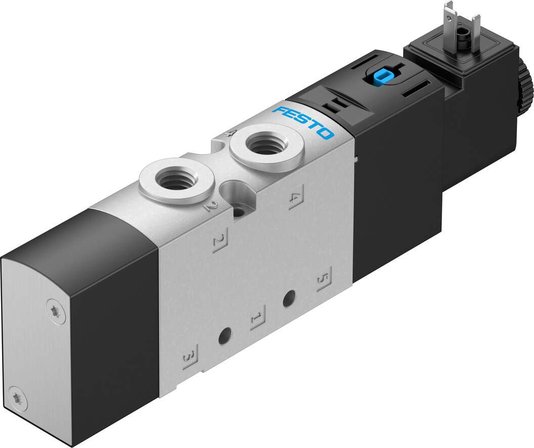

575264 - Válvula Solenóide Festo VUVS-L20-M52-MD-G18-F7-1C1

Especificações Técnicas

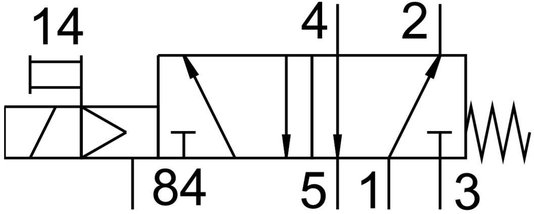

Função de válvula

5/2 vias monoestável

Tipo de acionamento

elétrico

Tamanho da válvula

21 mm

Vazão nominal padrão

700 l/min

Conexão de trabalho pneumática

G1/8

Tensão de alimentação

24 V DC

Pressão operacional

0,25 MPa ... 1 MPa

Pressão operacional

2,5 bar ... 10 bar

Estrutura

Bobina do pistão

Tipo de retorno

Mola mecânica

Certificação

c UL us - Recognized (OL)

Grau de proteção

IP65 com conector fêmea conforme IEC 60529

Diâmetro nominal

5,7 mm

Função do escape

com controle de vazão

Tipo de vedação

mole

Posição de instalação

Indiferente

Acionamento manual auxiliar

Com trava sem trava

Tipo de comando

Servopilotado

Alimentação de ar piloto

interno

Sentido da vazão

Não reversível

Valor b

0,35

Valor C

2,9 l/sbar

Tempo de comutação desligado

44 ms

Tempo de acionamento ligado

12 ms

Pulso de teste positivo máx. com sinal 0

1.900 µs

Pulso de teste negativo máx. com sinal 1

2.700 µs

Valores característicos da bobina eletromagnética

24 V CC: 2,6 W

Meio de operação

Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Classe de resistência à corrosão KBK

2 - resistência moderada à corrosão

Temperatura do meio

-10 °C ... 60 °C

Meio de controle

Ar comprimido, conforme ISO 8573-1:2010 [7:4:4]

Temperatura ambiente

-10 °C ... 60 °C

Peso do produto

217 g

Tipo de fixação

Em régua de conexão com orifício de passagem alternativo:

Conexão do escape de piloto 84

M5

Conexão pneumática 1

G1/8

Conexão pneumática 2

G1/8

Conexão pneumática 3

G1/8

Conexão pneumática 4

G1/8

Conexão pneumática 5

G1/8

Indicação sobre os materiais

Conformidade RoHS

Material da guia do êmbolo

Liga de alumínio

Material dos parafusos

Aço galvanizado
