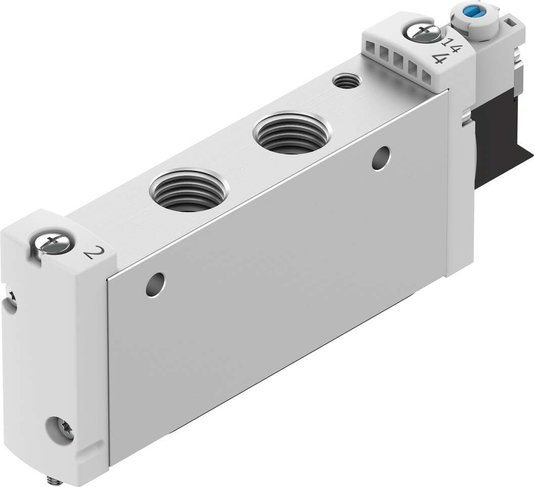

574429 - Válvula Solenóide Festo VUVG-L18-M52-MT-G14-1P3

Informações Técnicas

• Função de válvula: 5/2 vias monoestável
• Tipo de acionamento: elétrico
• Tamanho da válvula: 18 mm
• Vazão nominal padrão (normalizada de acordo com a norma DIN 1343): 1300 l/min
• Conexão de trabalho pneumática: G1/4
• Tensão de alimentação: 24 V CC
• Pressão operacional: 0.3 MPa ... 0.8 MPa
• Pressão operacional: 3 bar ... 8 bar
• Estrutura: Válvula de comporta de êmbolo
• Tipo de retorno: Mola mecânica
• Certificação: Marca RCM c UL us - Recognized (OL)
• Grau de proteção: IP40 IP65 com conector fêmea
• Diâmetro nominal: 6.9 mm
• Função do escape: com controle de vazão
• Tipo de vedação: mole
• Posição de instalação: Indiferente
• Acionamento manual auxiliar: Com trava sem trava Coberto
• Tipo de comando: Servopilotado
• Alimentação de ar piloto: interno

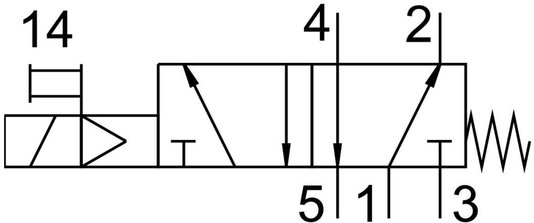

• Símbolo: 00991003
• Cobertura: Sobreposição indefinida
• Pressão de controle MPa: 0.3 MPa ... 0.8 MPa
• Pressão do piloto: 3 bar ... 8 bar
• Tempo de comutação desligado: 45 ms
• Tempo de acionamento ligado: 10 ms
• Tempo de ativação: 100%
• Pulso de teste positivo máx. com sinal 0700 µs
• Pulso de teste negativo máx. com sinal 1: 900 µs
• Valores característicos da bobina eletromagnética: 24 V CC: 1,0 W 24 V CC: fase de corrente baixa de 0,3 W, fase de corrente alta de 1,0 W
• Flutuações de tensão permitidas: +/- 10 %
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Resistência à vibração: Teste de transporte com grau de severidade 2, segundo FN 942017-4 e EN 60068-2-6
• Limitação de temperatura ambiente e do fluido: -5 - 50 °C Sem redução de corrente de retenção
• Resistência a choques: Teste de choque com grau de severidade 2 segundo FN942017-5 e EN 60068-2-27
• Classe de resistência à corrosão KBK: 2 - resistência moderada à corrosão
• Conformidade LABS: VDMA24364-B1/B2-L
• Categoria para sala limpa: Classe 5, conforme ISO 14644-1
• Temperatura do meio: -5 oC ... 60 oC
• Temperatura ambiente: -5 oC ... 60 oC
• Peso do produto: 154 g

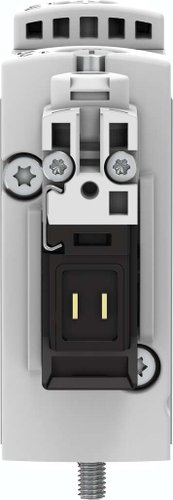

• Conexão elétrica: Por meio de placa de conexão elétrica
• Tipo de fixação: alternativo: Em régua de conexão com orifício de passagem
• Conexão pneumática 1: G1/4
• Conexão pneumática 2: G1/4
• Conexão pneumática 4: G1/4
• Conexão pneumática 5: G1/4
• Indicação sobre os materiais: Conformidade RoHS
• Material vedações: HNBR NBR
• Material corpo: Liga de alumínio

Manuais

• Ficha técnica - VUVG-L18-M52-MT-G14-1P3 - Download
