574335 - Sensor Magnético Festo SMT-8M-A-PS-24V-E-2,5-OE

Informações Técnicas

• Formato: Para ranhura em T
• Conforme a norma: EN 60947-5-2
• Símbolo: 00991152
• Certificação: Marca RCM c UL us - Listed (OL)
• Marca CE (ver declaração de conformidade): conforme a diretiva EU-EMV em conformidade diretiva UE-RoHS
• Marca UKCA (ver declaração de conformidade): conforme regulamentação do Reino Unido para EMV conforme regulamentação RoHS, do Reino Unido
• Órgão certificadorUL E232949
• Características especiais: resistente a óleo
• Indicação sobre os materiais: Conformidade RoHS Sem halogênios
• Indicação de aplicação: https://www.festo.com/Drive-Sensor-Overview
• Variável de medição: e fechada
• Princípio de medição: Magnetorresistivo
• Temperatura ambiente: -40 oC ... 85 oC
• Repetibilidade: 0.2 mm

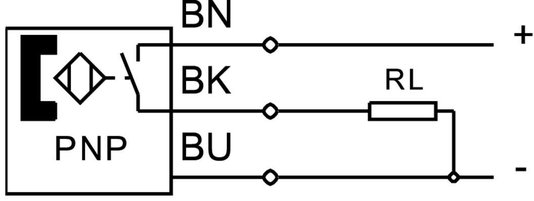

• Saída de comutação: PNP
• Função do elemento de conexão: Contato N/A
• Tempo de ativação: ≤1.3 ms
• Tempo de desligamento: ≤7.3 ms
• Frequência máx. de comutação: 130 Hz
• Corrente de saída máx.: 100 mA
• Corrente de saída máx. em kits de montagem: 100 mA
• Potência de comutação máx. CC: 2.8 W
• Tensão de comutação máx. CC em kits de montagem: 2.8 W
• Queda de tensão: <1.5 V
• Proteção contra curto-circuito: sim
• Resistência a sobrecarga: Disponível
• Tensão operacional nominal CC: 24 V
• Amplitude de tensão de funcionamento CC: 5 V ... 30 V
• Proteção contra inversão de polaridade: para todas as conexões elétricas
• Conexão elétrica 1, tipo de conexão: Cabo
• Conexão elétrica 1, tecnologia de conexão: extremidade aberta
• Conexão elétrica 1, número de pinos/fios: 3
• Direção de saída de conexãolongitudinal
• Condições de teste cabo: Condições de teste sob consulta Resistência a torção: > 300.000 ciclos, ±270°/0,1 m Resistência à fadiga de curvatura: >50.000 ciclos, raio de curvatura 5 mm Corrente de energia: > 5 milhões de ciclos, raio de curvatura de 28 mm
• Comprimento do cabo: 2.5 m
• Propriedade de cabo: Adequado para corrente de energia / adequado para robô
• Cor da capa do cabo: Cinza
• Material da capa do cabo: TPE-U(PUR)
• Material do isolamento: PP
• Extremidades do fio: Terminal para cabos
• Tipo de fixação: Aparafusado Inserido por cima na ranhura
• Torque de aperto máx.: 0.6 Nm
• Posição de instalação: Indiferente
• Peso do produto: 29.1 g
• Cor corpo: preto
• Material corpo: Reforçado com PA aço inoxidável de alta liga
• Indicador do status de comutação: LED amarelo
• Indicador de reserva funcional: LED cor de laranja
• Temperatura ambiente com instalação móvel de cabo: -20 oC ... 85 oC
• Grau de proteção: IP65 IP68 IP69K
• Conformidade LABS: VDMA24364-B2-L
• Adequação para a produção de baterias de íon de lítio: Metais com mais de 1% da massa de cobre, zinco ou níquel não são utilizados.As exceções são o níquel em aços, superfícies quimicamente niqueladas, placas de circuito impresso, cabos, conectores elétricos e bobinas
• Categoria para sala limpa: Elemento estaticamente instalado, não é possível uma avaliação significativa conforme a ISO 14644-1

Manuais

• Ficha técnica - SMT-8M-A-PS-24V-E-2,5-OE - Download
