574334 - Sensor Magnético Festo SMT-8M-A-PS-24V-E-0,3-M8D

Especificações Técnicas

Formato

Para ranhura em T

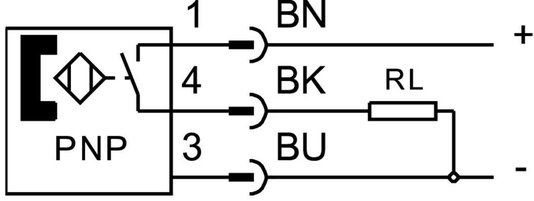

Símbolo

991153

Órgão certificador

UL E232949

Características especiais

resistente a óleo

Variável de medição

e fechada

Princípio de medição

Magnetorresistivo

Temperatura ambiente

-40 °C ... 85 °C

Repetibilidade

0,2 mm

Saída de comutação

PNP

Função do elemento de conexão

Contato N/A

Tempo de ativação

≤ 1,3 ms

Tempo de desligamento

≤ 1,4 ms

Frequência máx. de comutação

180 Hz

Corrente de saída máx.

100 mA

Corrente de saída máx. em kits de montagem

100 mA

Potência de comutação máx. CC

2,8 W

Tensão de comutação máx. CC em kits de montagem

2,8 W

Queda de tensão

< 1,5 V

Proteção contra curto-circuito

sim

Resistência a sobrecarga

Disponível

Tensão operacional nominal CC

24 V

Amplitude de tensão de funcionamento CC

5 V ... 30 V

Proteção contra inversão de polaridade

Para todas as conexões elétricas

Conexão elétrica 1, tipo de conexão

Cabo com conector macho

Conexão elétrica 1, tecnologia de conexão

M8 x1 programado com A de acordo com EN 61076-2-104

Conexão elétrica 1, número de pinos/fios

3

Conexão elétrica 1, tipo de fixação

Trava de parafuso

Condições de teste cabo

Resistência à dobra: conforme norma Festo

Condições de teste sob consulta

Distribuição de comando: 5 milhões de ciclos, raio de dobra de 28 mm

Capacidade de torção: > 300.000 ciclos, ±270°/0,1 m

Comprimento do cabo

0,3 m

Propriedade de cabo

Próprio para esteiras porta cabos/robô

Cor da capa do cabo

Cinza

Material da capa do cabo

TPE-U(PUR)

Tipo de fixação

Aparafusado, Inserido por cima na ranhura

Posição de instalação

Indiferente

Peso do produto

8,9 g

Cor corpo

preto

Material corpo

Latão niquelado, Reforçado com PA aço inoxidável de alta liga

Indicador do status de comutação

LED amarelo

Indicador de reserva funcional

LED cor de laranja

Temperatura ambiente com instalação móvel de cabo

-20 °C ... 85 °C

Grau de proteção

IP65, IP68, IP69K

Categoria para sala limpa

Classe 4 de acordo com a norma ISO 14644-1
