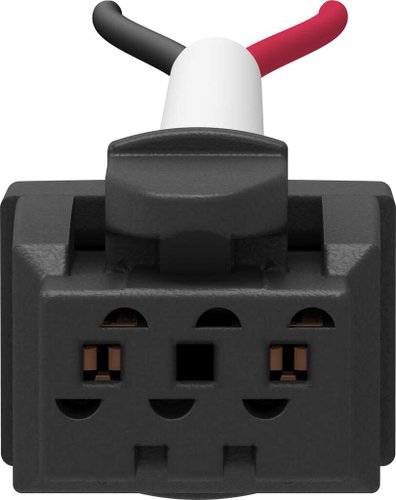

566659 - Cabo com Conector Festo NEBV-H1G2-P-1-N-LE2

Informações Técnicas

• Identificação do cabo: sem suporte de placa
• Posição de instalação: Indiferente
• Peso do produto: 16 g
• Conexão elétrica 1, função: Lado dos dispositivos de campo
• Conexão elétrica 1, tipo de construção: angular
• Conexão elétrica 1, tipo de conexão: Soquete
• Conexão elétrica 1, saída do cabo: reto
• Conexão elétrica 1, tecnologia de conexão: Padrão de conexão H
• Conexão elétrica 1, número de pinos/fios: 3
• Conexão elétrica 1, pinos/fios ocupados: 2
• Conexão elétrica 1, tipo de fixação: Trava de encaixe
• Conexão elétrica 1, diagrama de conexões: 00995622
• Conexão elétrica 2, função: Lado do controlador
• Conexão elétrica 2, tipo de conexão: Cabo
• Conexão elétrica 2, técnica de conexão: Sem conector
• Conexão elétrica 2, número de pinos/fios2
• Conexão elétrica 2, pinos/fios ocupados: 2
• Amplitude de tensão de funcionamento CC: 0 V ... 60 V
• Intensidade de corrente a 40 °C: 3 A
• Comprimento do cabo: 1 m
• Propriedade de cabo: Para aplicações estáticas
• Diâmetro do cabo: 3.4 mm
• Estrutura do cabo: 2 x 0,14 mm²
• Seção transversal de condutor: 0.14 mm²
• Extremidades do fio: Desencapado corte arredondado
• Grau de proteção: IP40
• Observação sobre o grau de proteção: No estado montado
• Temperatura ambiente: -5 oC ... 60 oC
• Marca CE (ver declaração de conformidade): em conformidade diretiva UE-RoHS
• Marca UKCA (ver declaração de conformidade): conforme regulamentação RoHS, do Reino Unido
• Conformidade LABS: VDMA24364-B2-L
• Indicação sobre os materiais: Conformidade RoHS
• Material da capa do cabo: TPE-U(PUR)
• Cor da capa do cabo: Cinza
• Material corpo: POM
• Cor corpo: preto
• Material dos pinos de contato: Liga de cobre Estanhado
• Material do isolamento: PVC
