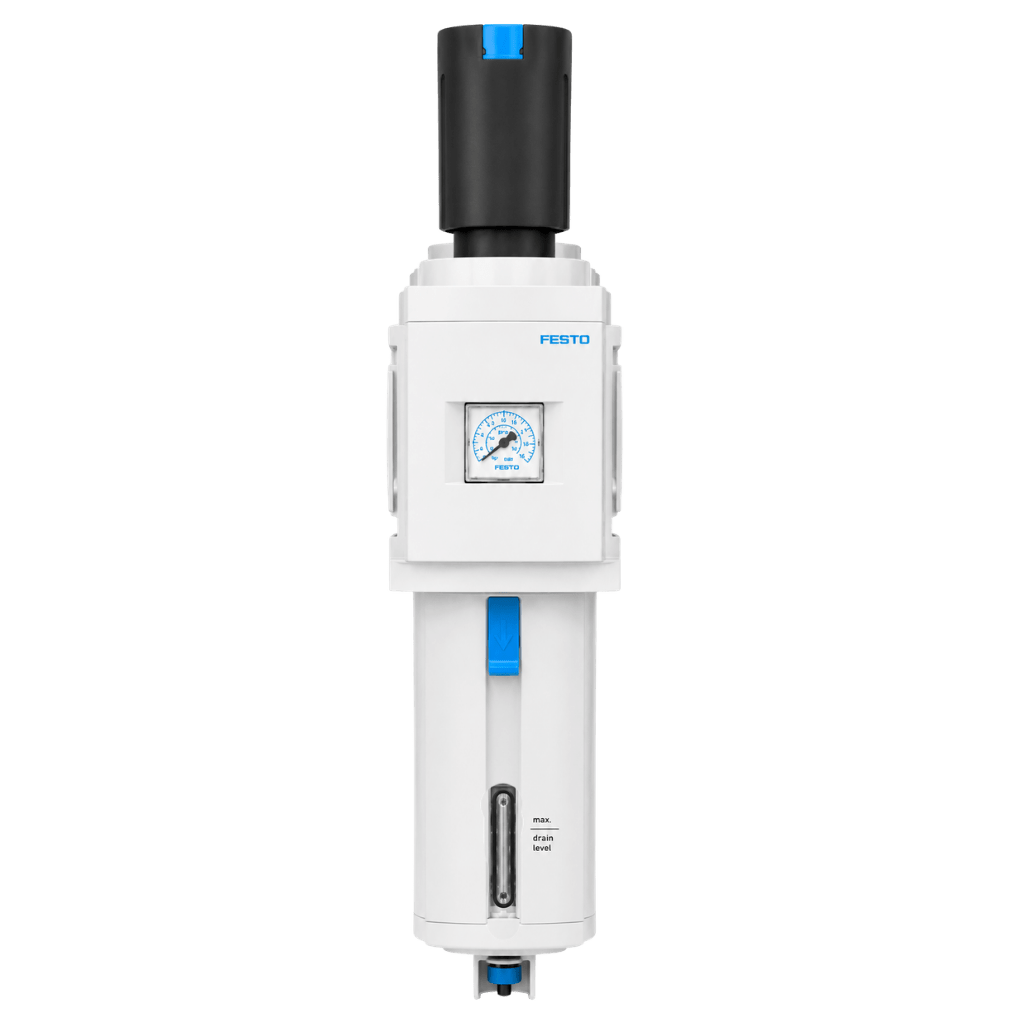

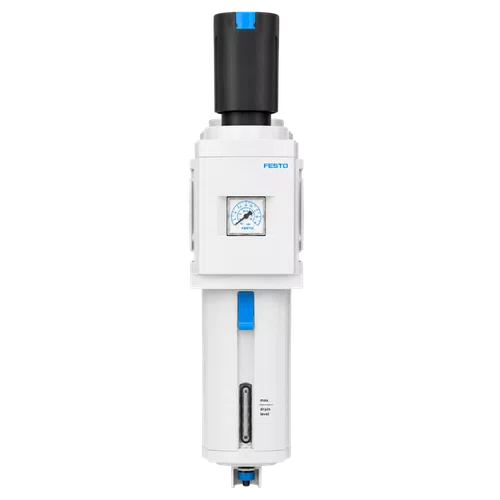

564120 - Filtro Regulador Festo MS9-LFR-G-D7-CUM-AG-BAR-AS

Informações Técnicas

• Tamanho: 9
• Série: MS
• Segurança de ativação: pode ser fechada com acessórios
• Posição de instalação: Vertical +/- 5°
• Grau de filtragem: 5 µm
• Dreno: manual giratório
• Estrutura: válvula reguladora de membrana do filtro servopilotada
• Quantidade máx. de condensado: 220 ml
• Função reguladora: Pressão de saída constante com compensação de pré-pressão Com escape secundário Com comportamento de corrente reversa
• Nível do separador do condensado: >75 %

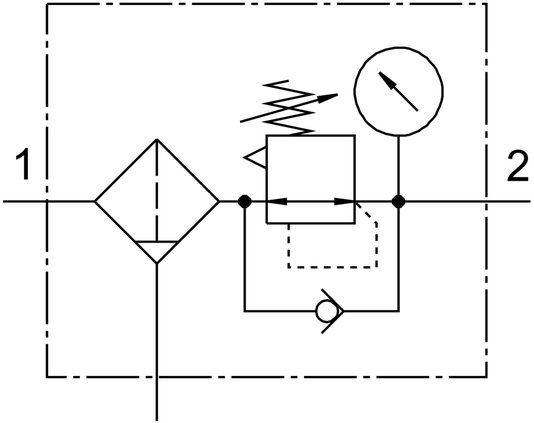

• Símbolo: 00991589
• Indicador óptico por pressão: com manômetro
• Pressão operacional: 1 bar ... 20 bar
• Faixa de regulagem de pressão: 0.5 bar ... 12 bar
• Máx. histerese de pressão: 0.4 bar
• Meio de operação: Gases inertes
• Classe de resistência à corrosão KBK: 2 - resistência moderada à corrosão
• Conformidade LABS: VDMA24364-B1/B2-L
• Temperatura de armazenamento: -10 oC ... 60 oC
• Qualidade do ar na saída: Ar comprimido, conforme ISO 8573-1:2010 [6:4:4]
• Temperatura do meio: -10 oC ... 60 oC
• Temperatura ambiente: -10 oC ... 60 oC
• Tamanho dos poros: 5 µm
• Peso do produto: 2400 g
• Tipo de fixação: Com acessórios
• Material da tampa: Reforçado com PA
• Material do disco de rotação: POM
• Material do suporte do filtro: POM
• Indicação sobre os materiais: Conformidade RoHS
• Material da placa de conexão: Alumínio em fundição injetada
• Material do suporte de montagem: Alumínio em fundição injetada
• Material do filtro: PE
• Material corpo: Alumínio em fundição injetada
• Material do módulo de união: Alumínio em fundição injetada
• Material da membrana: NBR
• Material do copo: Liga de alumínio
• Material da vedação de estanqueidade: NBR
• Material da janela de inspeção: PA
• Material do disco de separação: POM
• Material do came da válvula: Liga de alumínio NBR POM
