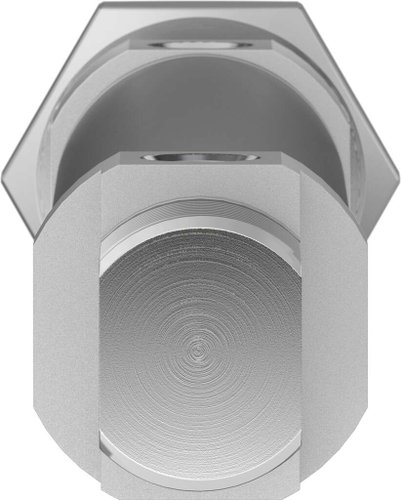

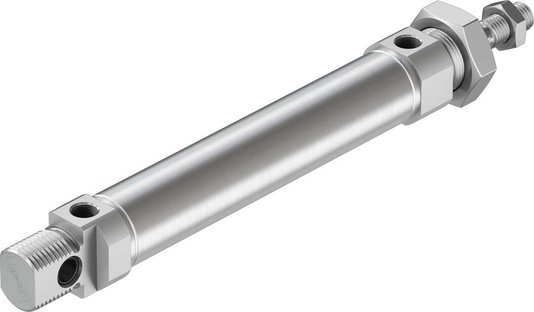

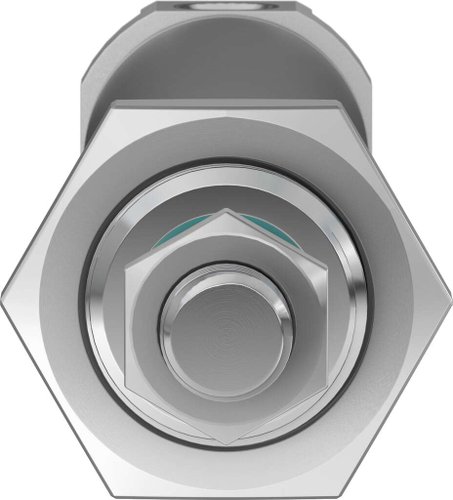

559286 - Cilindro Pneumático Normalizado Festo DSNU-25-100-PPS-A

Informações Técnicas

• Curso: 100 mm
• Diâmetro do êmbolo: 25 mm
• Terminação da haste: M10x1,25
• Amortecimento: amortecimento de posição final pneumático autoajustável
• Posição de instalação: Indiferente
• Norma correspondente: CETOP RP 52 P ISO 6432
• Rosca da haste: Rosca macho
• Estrutura: Êmbolo Haste Camisa do atuador
• Detecção de posição: para o sensor de proximidade
• Símbolo: 00992970
• Variantes: haste simples
• Pressão operacional: 0.1 MPa ... 1 MPa
• Pressão operacional: 1 bar ... 10 bar
• Funcionamento: de dupla ação
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Classe de resistência à corrosão KBK: 2 - resistência moderada à corrosão
• Conformidade LABS: VDMA24364-B1/B2-L
• Categoria para sala limpa: Classe 6, conforme ISO 14644-1
• Temperatura ambiente: -20 oC ... 80 oC
• Força de impacto nas posições finais: 0.3 J
• Curso de amortecimento: 17 mm
• Força teórica a 6 bar, retorno: 247.4 N
• Força teórica a 6 bar, avanço: 294.5 N
• Cargas móveis com curso de 0 mm: 71 g
• Suplemento de massa movida por curso de 10 mm: 6 g
• Peso básico com curso de 0 mm: 238 g
• Suplemento de peso por curso de 10 mm: 11 g
• Tipo de fixação: Com acessórios
• Conexão pneumática: G1/8
• Indicação sobre os materiais: Conformidade RoHS
• Material da tampa: Liga de alumínio incolor, anodizado
• Material vedações: NBR TPE-U(PU)
• Material da haste: Aço inoxidável de alta liga
• Material da camisa do atuador: aço inoxidável de alta liga
