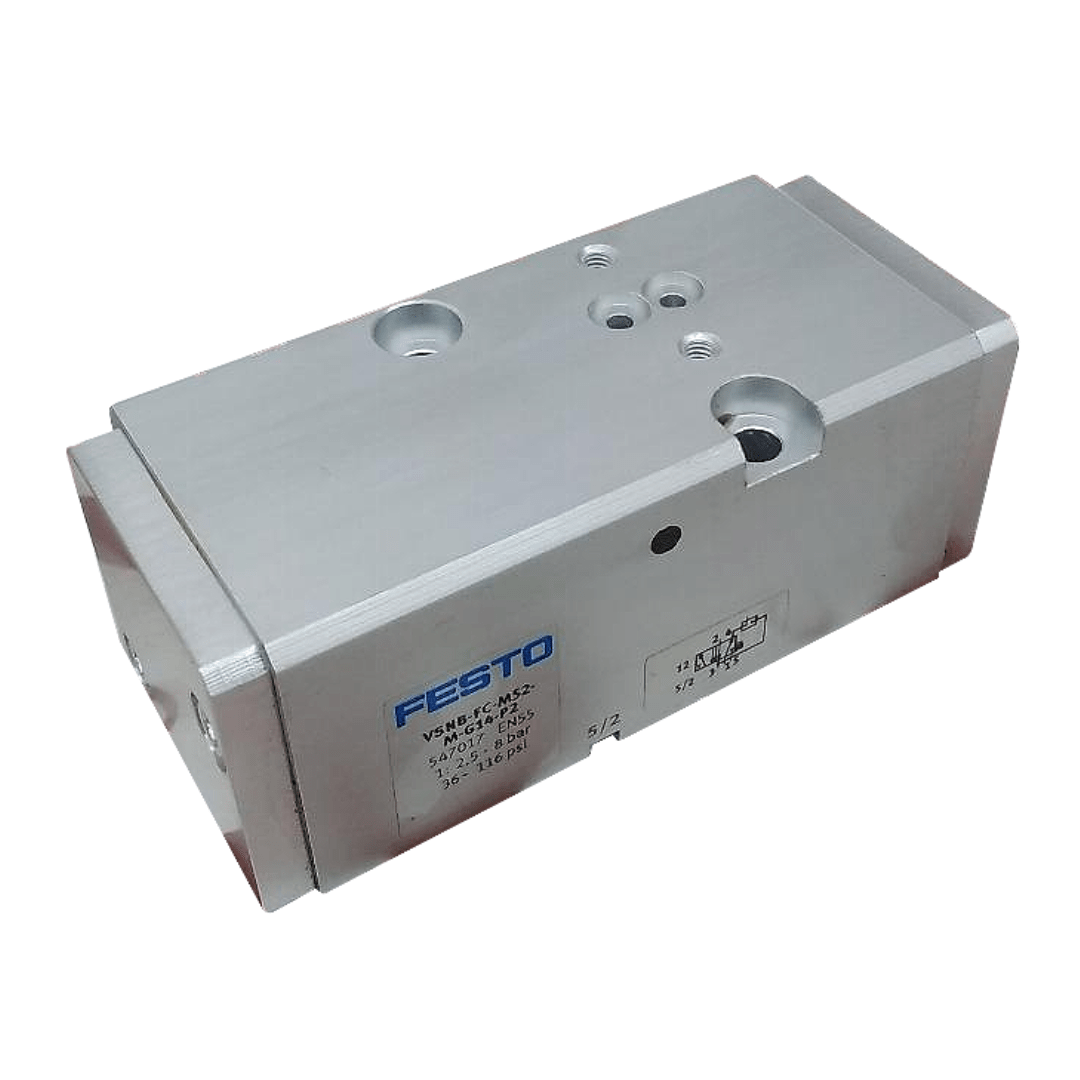

547017 - VÁLVULA VSNB-FC-M52-M-G14-P2

Informações Técnicas

• Função de válvula: 5/2 e 3/2 vias, monoestável
• Largura: 44,5 mm
• Vazão nominal padrão: 950 l/min
• Pressão de trabalho: 2,5 ... 8 bar
• Princípio construtivo: Válvula de carretel
• Tipo de retorno: mola mecânica
• Diâmetro nominal: 8 mm
• Função de ar de escape: regulável
• Princípio de vedação: não temperado
• Posição de instalação: Nos dois lados
• Conforme norma: VDI/VDE 3845 (NAMUR)
• Sentido do fluxo: não reversível
• Sem sobreposição: sim
• Pressão de acionamento: 2,5 ... 8 bar
• Tempo de comutação, desligado: 100 ms
• Tempo de comutação, ligado: 30 ms
• Tempo de abertura e fechamento: 100%
• Meio operacional: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre meio operacional e do piloto: Permite operação com lubrificação (necessária para operações subsequentes)
• Classe de resistência à corrosão KBK: 2
• Temperatura do meio: -10 ... 60 °C
• Meio de pilotagem: Ar comprimido conforme ISO 8573-1:2010 [7:-:-]
• Temperatura ambiente: -10 ... 60 °C
• Peso do produto: 350 g
• Tipo de fixação: na base de conexão
• Conexão orifício de ventilação: M5
• Conexão pneumática 1: G1/4
• Conexão pneumática 2: Sub-base
• Conexão pneumática 3: G1/4
• Conexão pneumática4: Sub-base
• Conexão pneumática 5: G1/4
• Observações sobre material: Contém substâncias com LABS Conforme RoHS
• Informação sobre material, vedações: NBR
• Informação sobre material, corpo: Liga de alumínio anodizado
• Informação sobre material, parafusos: Aço alta liga, inoxidável
