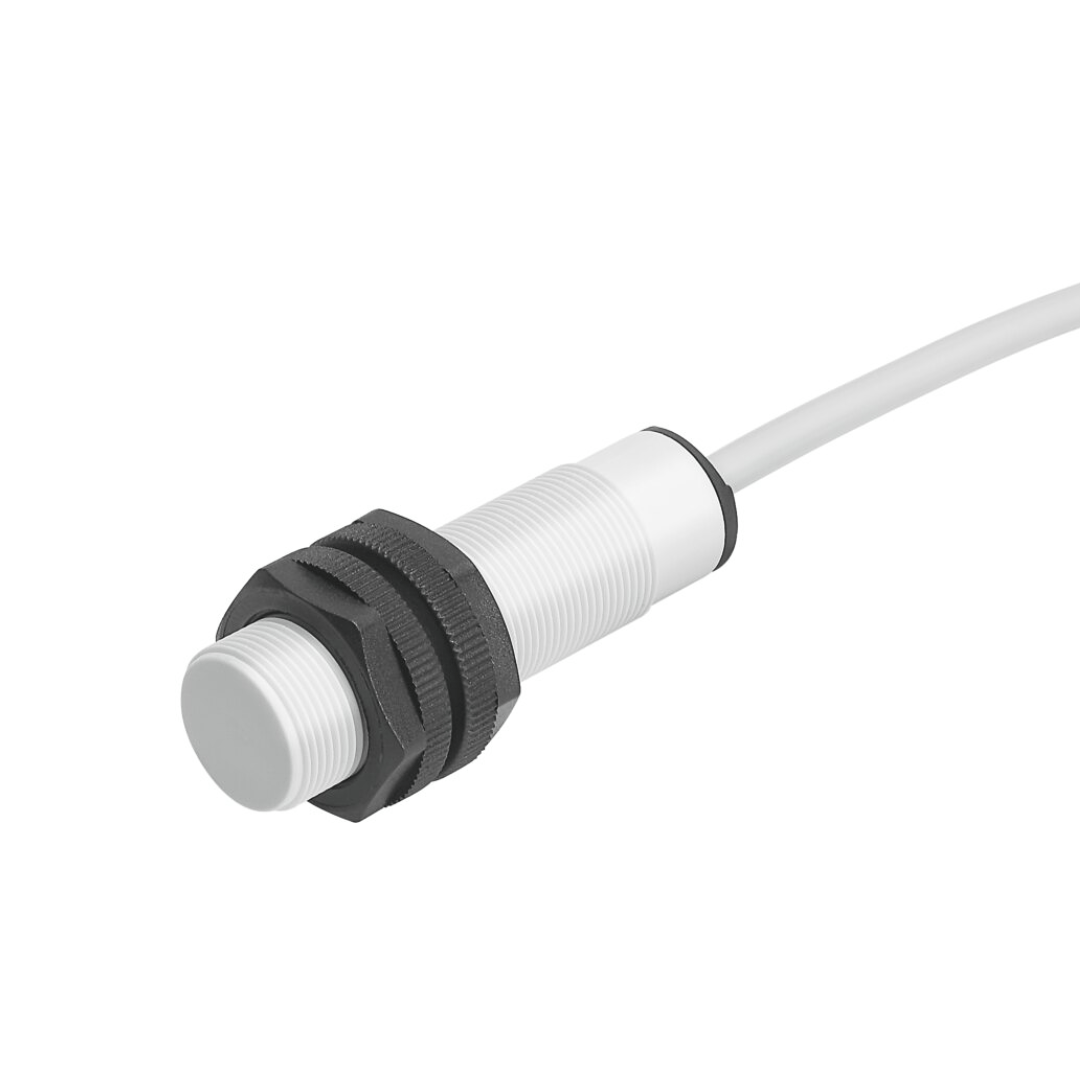

538325 - SENSOR SIEN-M18B-PS-K-L-PA

Informações Técnicas


• Formato: Redondo
• Norma correspondente: EN 60947-5-2
• Símbolo: 00991702
• CertificaçãoMarca RCM c UL us - Listed (OL)
• Marca CE (ver declaração de conformidade): conforme a diretiva EU-EMV Conforme diretriz de baixa tensão da UE em conformidade diretiva UE-RoHS
• Marca UKCA (ver declaração de conformidade): conforme regulamentação do Reino Unido para EMV conforme regulamentação RoHS, do Reino Unido conforme regulamentação do Reino Unido para equipamentos
• Princípio de medição: Indutivo
• Distância sensora nominal: 5 mm
• Distância sensora garantida: 4.05 mm
• Fatores de redução: Alumínio = 0,35 - 0,5 Aço inoxidável St 18/8 = 0,6 - 1,0 Cobre = 0,25 - 0,45 Cobre = 0,35 - 0,5 Aço St 37 = 1,0
• Temperatura ambiente: -25 oC ... 70 oC
• Repetibilidade: 0.1 mm

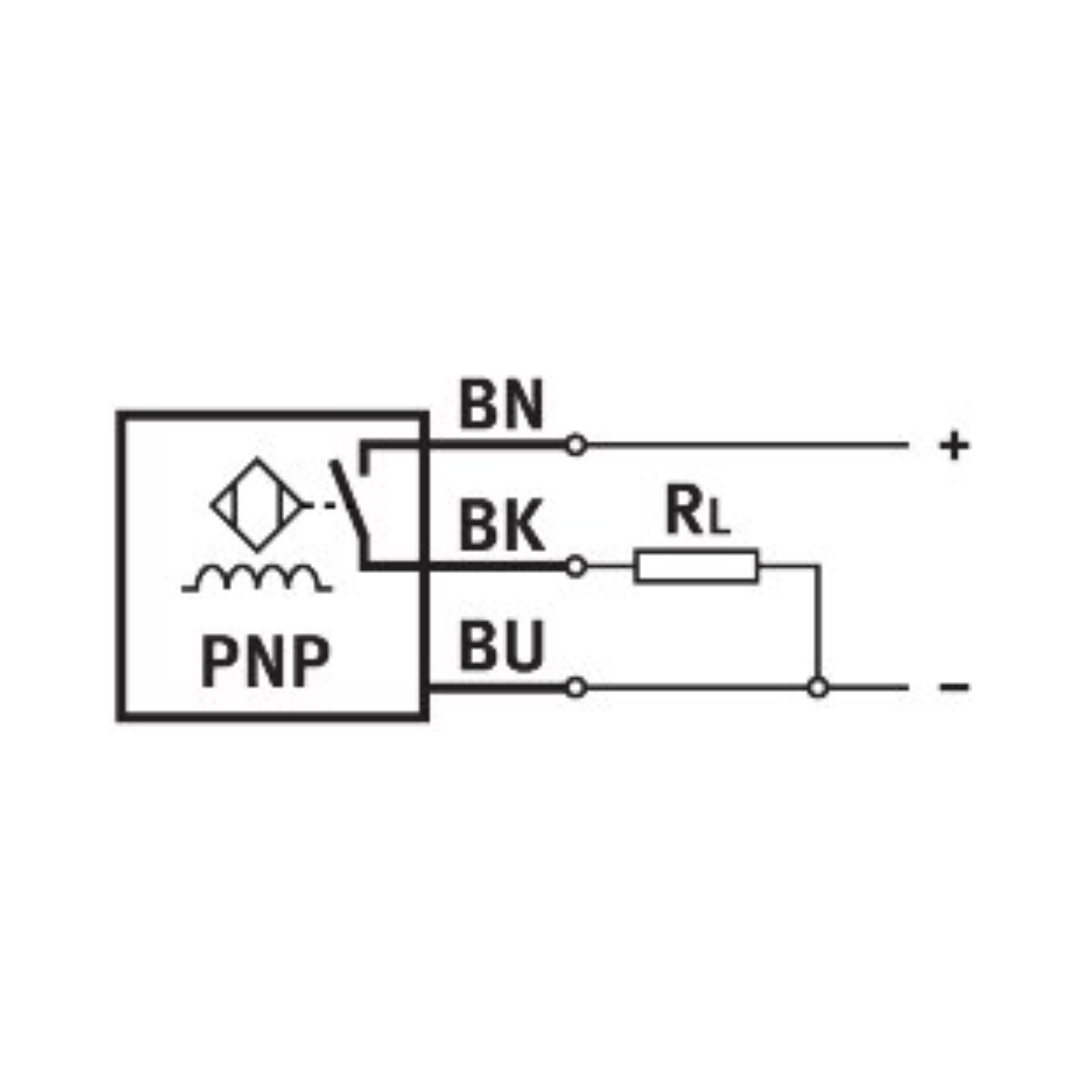

• Saída de comutação: PNP
• Função do elemento de conexão: Contato N/A
• Histerese: 0.15 mm ... 0.75 mm
• Frequência máx. de comutação CC: 2000 Hz
• Corrente de saída máx.: 200 mA
• Queda de tensão: ≤1.8 V
• Proteção contra curto-circuito: Cíclico
• Amplitude de tensão de funcionamento CC: 10 V ... 30 V
• Taxa de ondulação residual: 10 %
• Corrente em vazio: ≤15 mA
• Proteção contra inversão de polaridade: para todas as conexões elétricas
• Conexão elétrica: 3 fios Cabo
• Conexão elétrica 1, tipo de conexão: Cabo
• Conexão elétrica 1, tecnologia de conexão: extremidade aberta
• Conexão elétrica 1, número de pinos/fios: 3
• Comprimento do cabo: 2.5 m
• Material da capa do cabo: PVC
• Material do isolamento: PVC
• Tamanho: M18
• Tipo de fixação: com contraporca
• Torque de aperto: 2 Nm
• Tipo de montagem: faceado
• Peso do produto: 127 g
• Material corpo: Reforçado com PA
• Indicador do status de comutação: LED amarelo
• Temperatura ambiente com instalação móvel de cabo: 0 oC ... 70 oC
• Grau de proteção: IP65 IP67
• Classe de resistência à corrosão KBK: 4 - altíssima resistência à corrosão
• Conformidade LABS: VDMA24364-Zona III
• Seleção de informação adicional do sensor: Com intervalo de comutação padrão
• Saída elétrica: PNP
• Seleção da versão do sensor: Carcaça de poliamida
