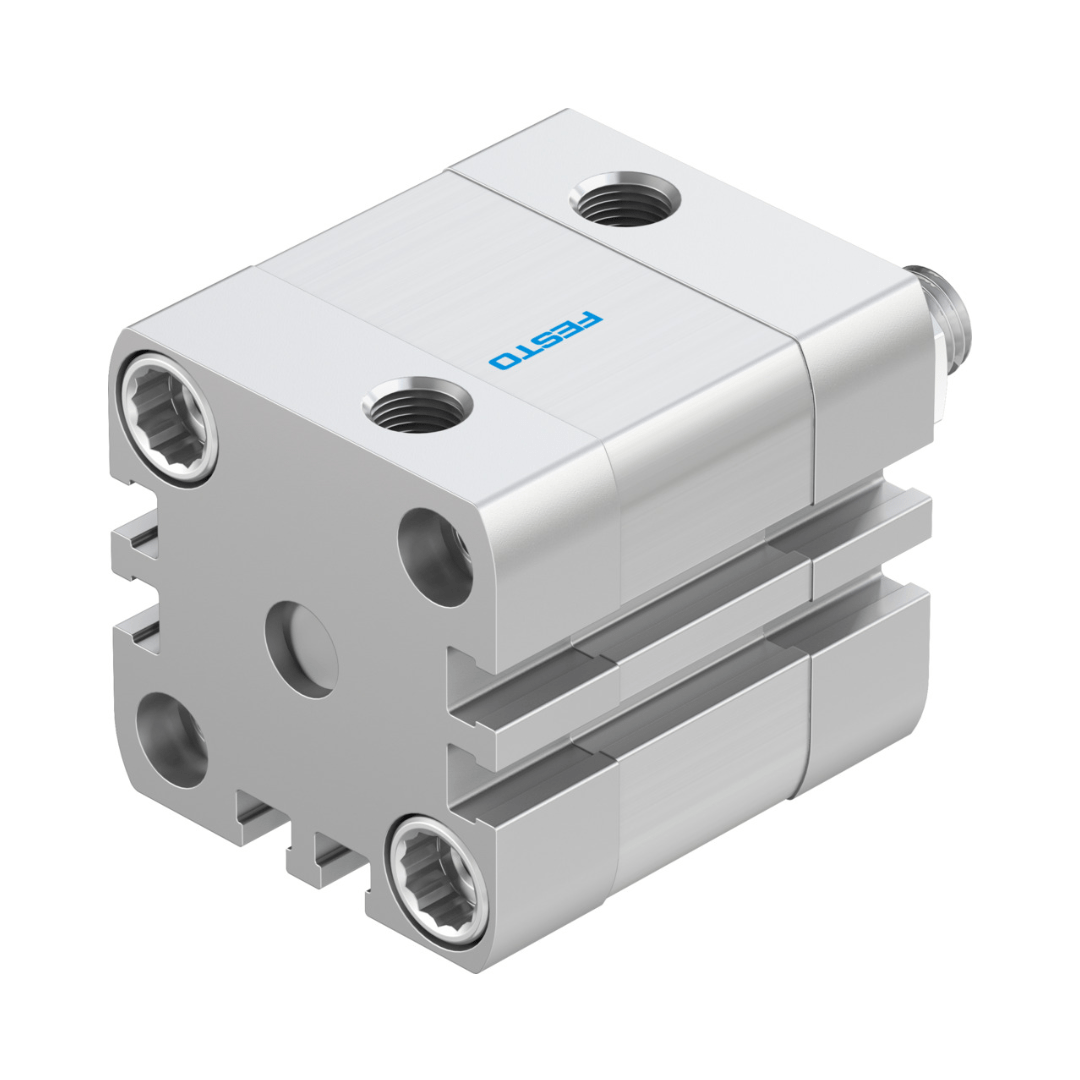

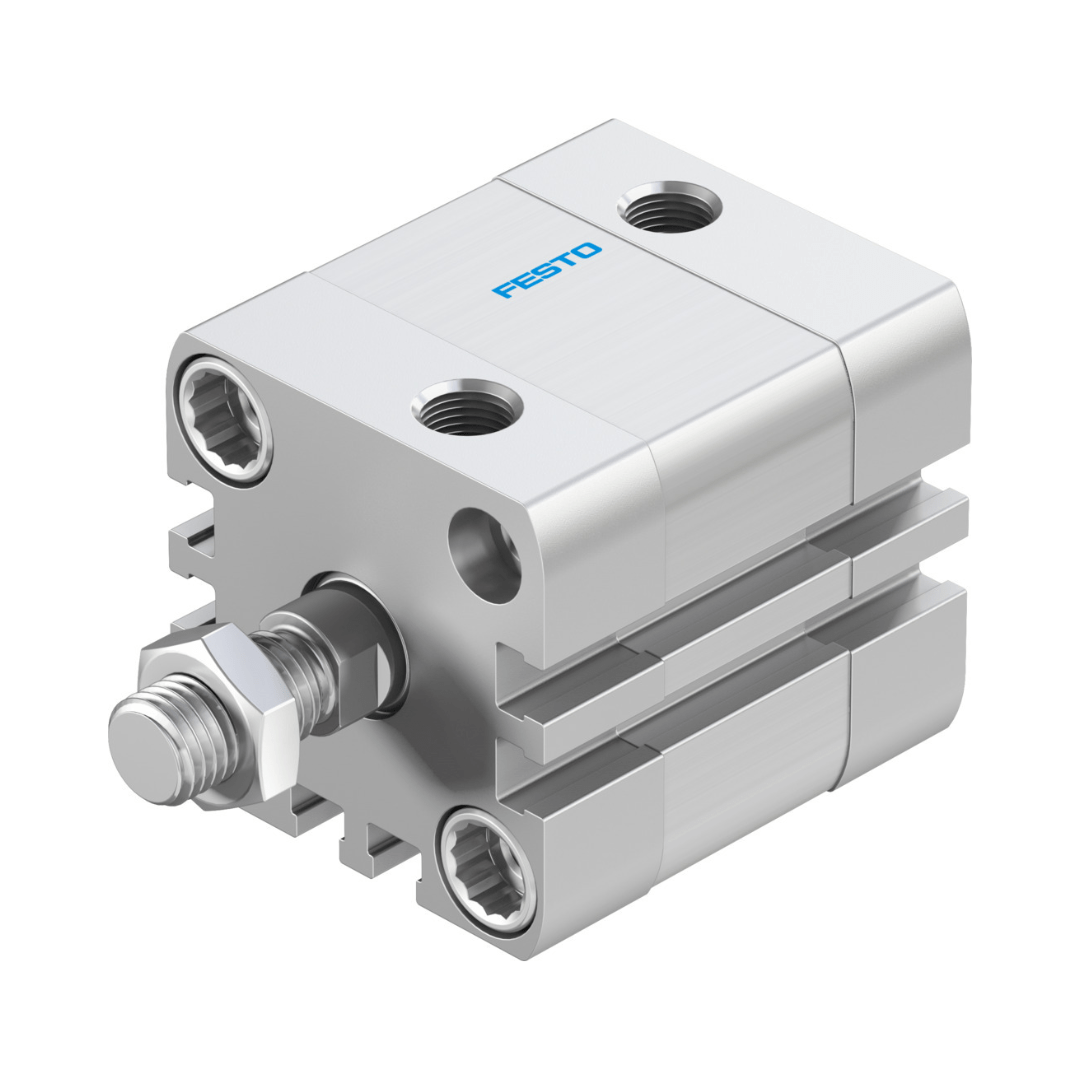

536269 - ATUADOR ADN-32-10-A-P-A

Informações Técnicas

• Curso: 10 mm
• Diâmetro do êmbolo: 32 mm
• Terminação da haste: M10x1,25
• Amortecimento: anéis/placas de amortecimento elásticos em ambos os lados
• Posição de instalação: Indiferente
• Norma correspondente: ISO 21287
• Rosca da haste: Rosca macho
• Detecção de posição: para o sensor de proximidade

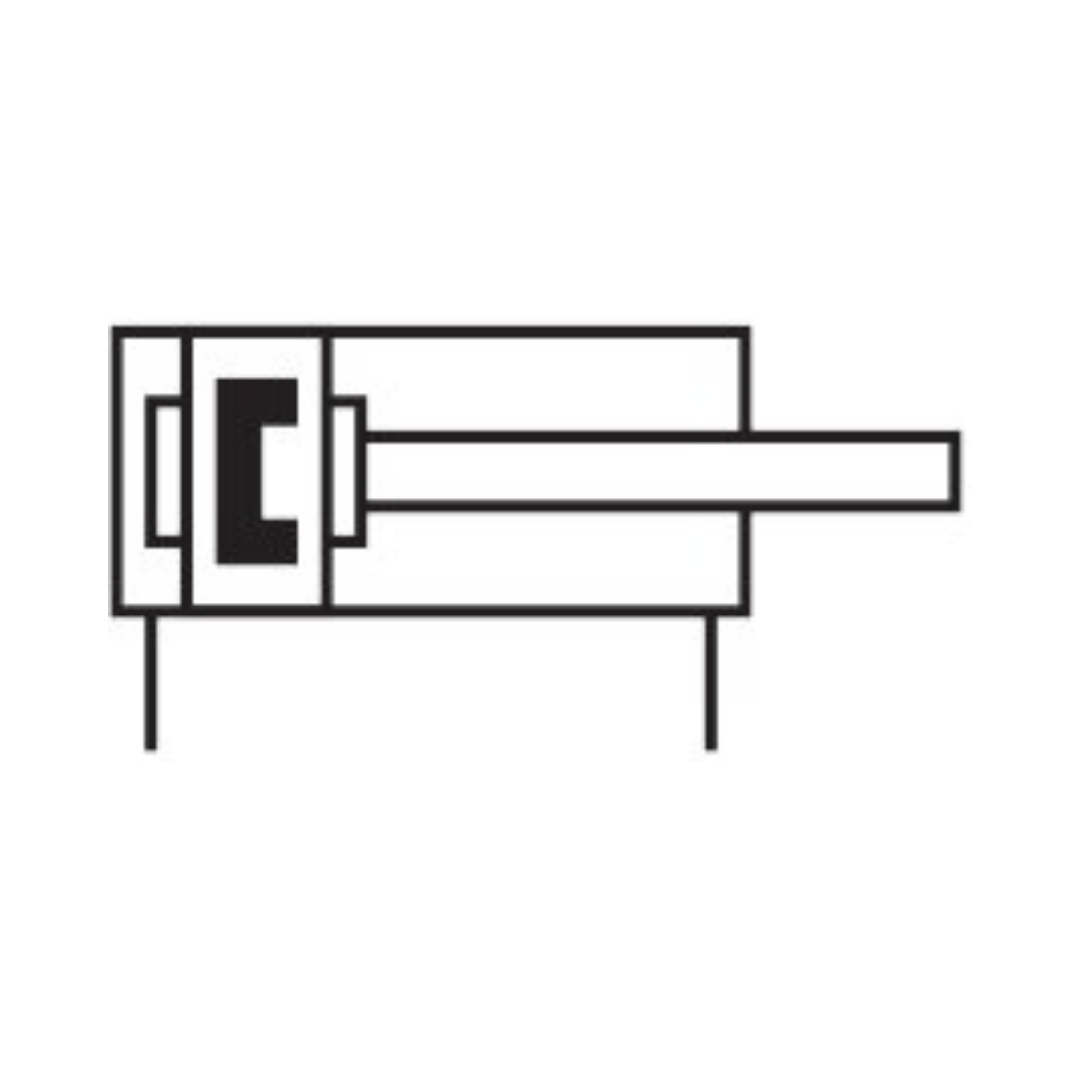

• Símbolo00991217
• Variantes: haste simples
• Pressão operacional: 0.06 MPa ... 1 MPa
• Pressão operacional: 0.6 bar ... 10 bar
• Funcionamento: de dupla ação
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Classe de resistência à corrosão KBK: 2 - resistência moderada à corrosão
• Conformidade LABS: VDMA24364-B1/B2-L
• Categoria para sala limpa: Classe 5, conforme ISO 14644-1
• Temperatura ambiente: -20 oC ... 80 oC
• Força de impacto nas posições finais: 0.4 J
• Força teórica a 6 bar, retorno: 415 N
• Força teórica a 6 bar, avanço: 483 N
• Cargas móveis: 85 g
• Peso do produto: 294 g
• Tipo de fixação: com orifício de passagem Com rosca fêmea Com acessórios
• Conexão pneumática: G1/8
• Indicação sobre os materiais: Conformidade RoHS
• Material do parafuso de ligação: Aço
• Material da tampa: Liga de alumínio forjado, anodizado
• Material vedações: TPE-U(PUR)
• Material da haste: aço de alta liga

Material da camisa do atuador: Liga de alumínio forjado, anodizado liso
