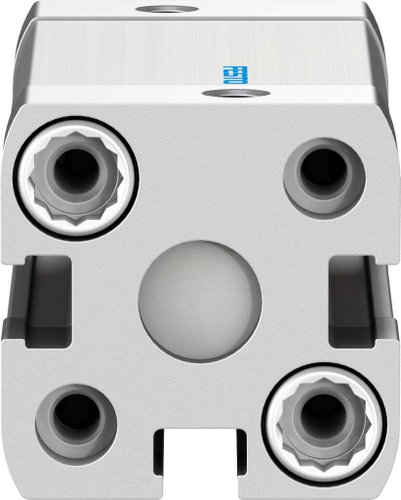

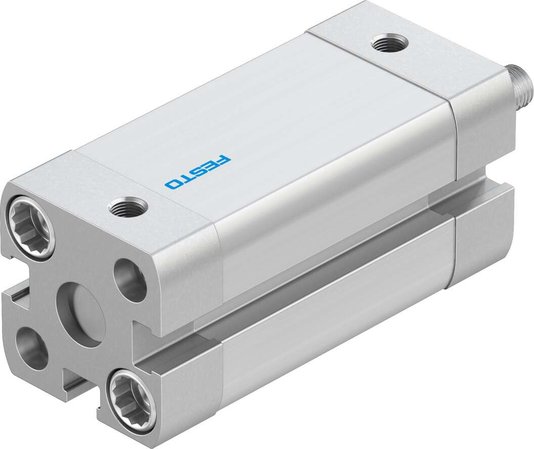

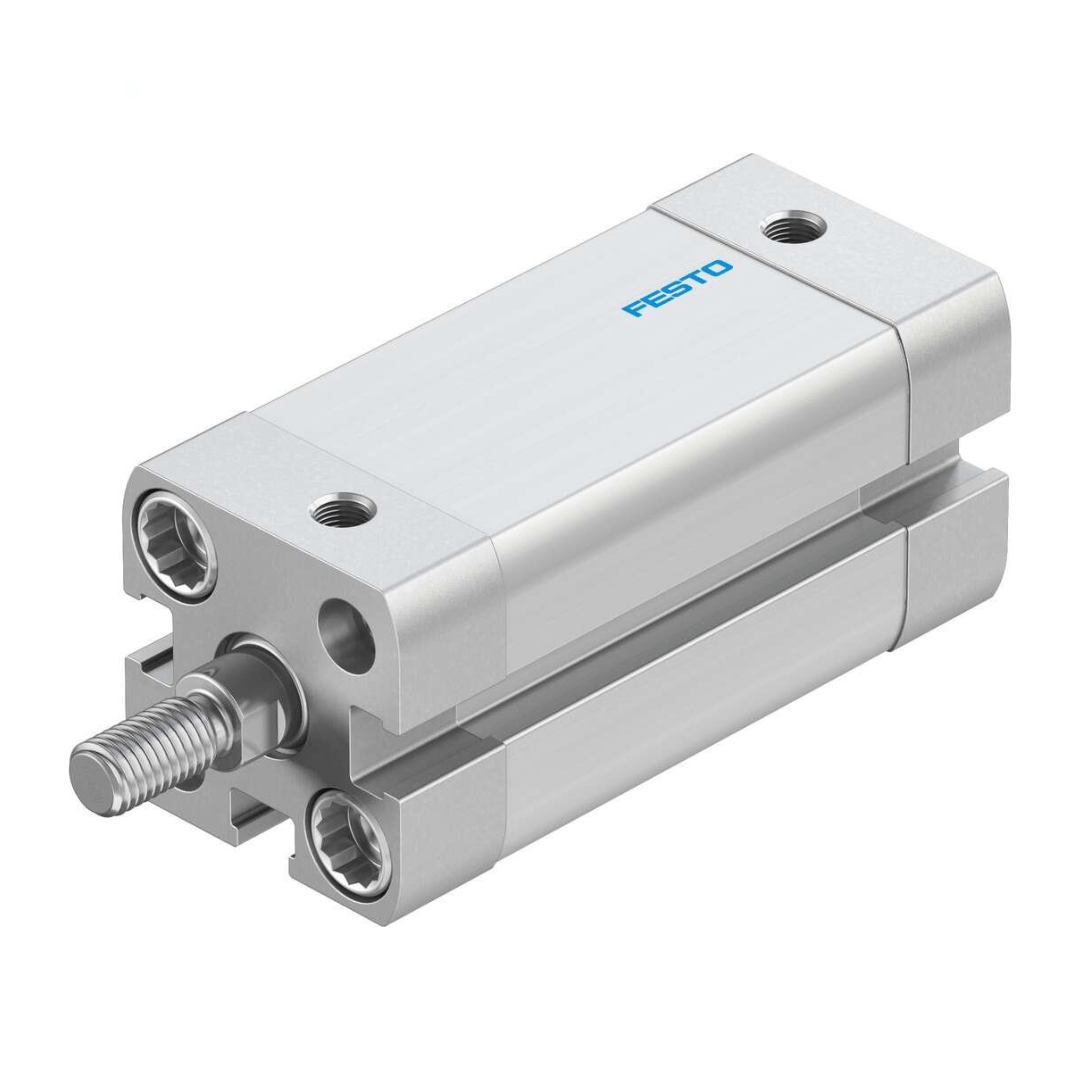

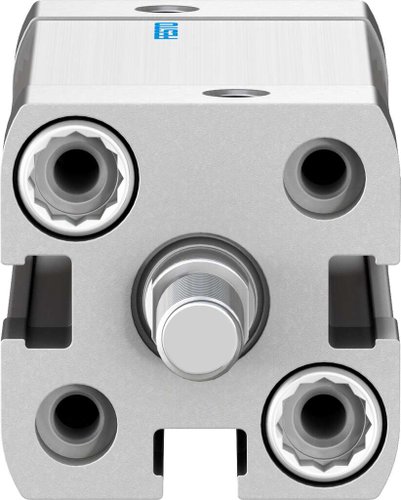

536218 - Cilindro Compacto Festo ADN-16-35-A-P-A

Informações Técnicas

• Curso: 1 mm ... 300 mm
• Diâmetro do êmbolo: 16 mm
• Conforme a norma: ISO 21287
• Amortecimento: anéis/placas de amortecimento elásticos em ambos os lados
• Posição de instalação: Indiferente
• Funcionamento: de dupla ação
• Estrutura: Êmbolo Haste Tubo perfilado
• Detecção de posição: para o sensor de proximidade
• Variantes: Extensão do ajuste do curso Proteção contra respingos de solda Rosca fêmea na haste Haste com sextavado externo Módulo para alcançar uma posição final definida, em caso de queda de pressão A força transversal aumentou Haste reforçada Movimento lento constante Baixo atrito Haste passante Haste passante, vazada Faixa de temperatura 0 a + 150 °C Guia do êmbolo PTFE adicional
• Pressão operacional: 0.1 MPa ... 1 MPa
• Pressão operacional: 1 bar ... 10 bar
• Pressão operacional: 14.5 psi ... 145 psi
• Marca CE (ver declaração de conformidade): conforme diretriz de proteção Ex da UE (ATEX)
• Marca UKCA (ver declaração de conformidade): conforme regulamentos EX do Reino Unido
• Certificação de proteção Ex de fora da UE: EPL Db (GB) EPL Gb (GB)
• Proteção contra explosão: Zona 1 (ATEX) Zona 1 (UKEX) Zona 2 (ATEX) Zona 21 (ATEX) Zona 21 (UKEX) Zona 22 (ATEX)
• Categoria ATEX gás: II 2G
• Categoria ATEX Poeira: II 2D
• Tipo de proteção contra a ignição para gás: Ex h IIC T4 Gb
• Tipo de proteção Ex contra explosão de poeira: Ex h IIIC T120°C Db
• Temperatura ambiente Ex: -20 °C <= Ta <= +60 °C
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Classe de resistência à corrosão KBK: 0 - sem resistência à corrosão 2 - resistência moderada à corrosão 3 - alta resistência à corrosão
• Conformidade LABS: VDMA24364-B1/B2-L VDMA24364-Zona III
• Adequação para a produção de baterias de íon de lítio: Adequado para a produção de baterias com valores reduzidos de Cu/Zn/Ni (F1a)
• Temperatura ambiente: -20 oC ... 120 oC
• Força teórica a 6 bar, retorno: 90 N
• Força teórica a 6 bar, avanço: 90 N ... 121 N
• Suplemento de peso por extensão de haste de 10 mm: 4 g
• Suplemento de peso por extensão de rosca de haste de 10 mm: 2 g
• Tipo de fixação: com orifício de passagem Com rosca fêmea Com acessórios
• Conexão pneumática: M5
• Indicação sobre os materiais: Conformidade RoHS
• Material do parafuso de ligação: Aço
• Material da tampa: Liga de alumínio forjado, anodizado
• Material da haste: aço de alta liga
• Material da camisa do atuador: Liga de alumínio forjado, anodizado liso

Manuais

• Ficha técnica - ADN-16-35-A-P-A - Download
