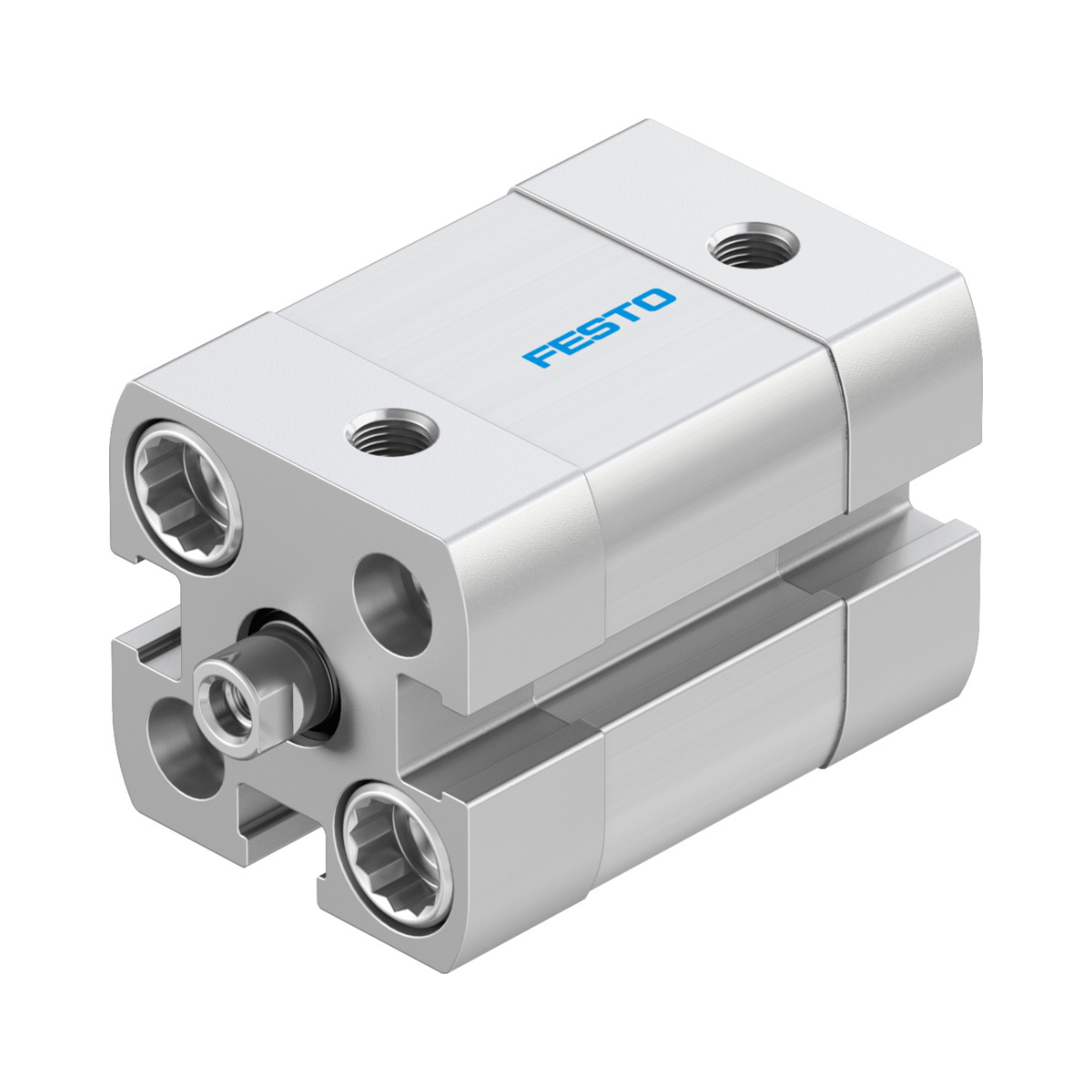

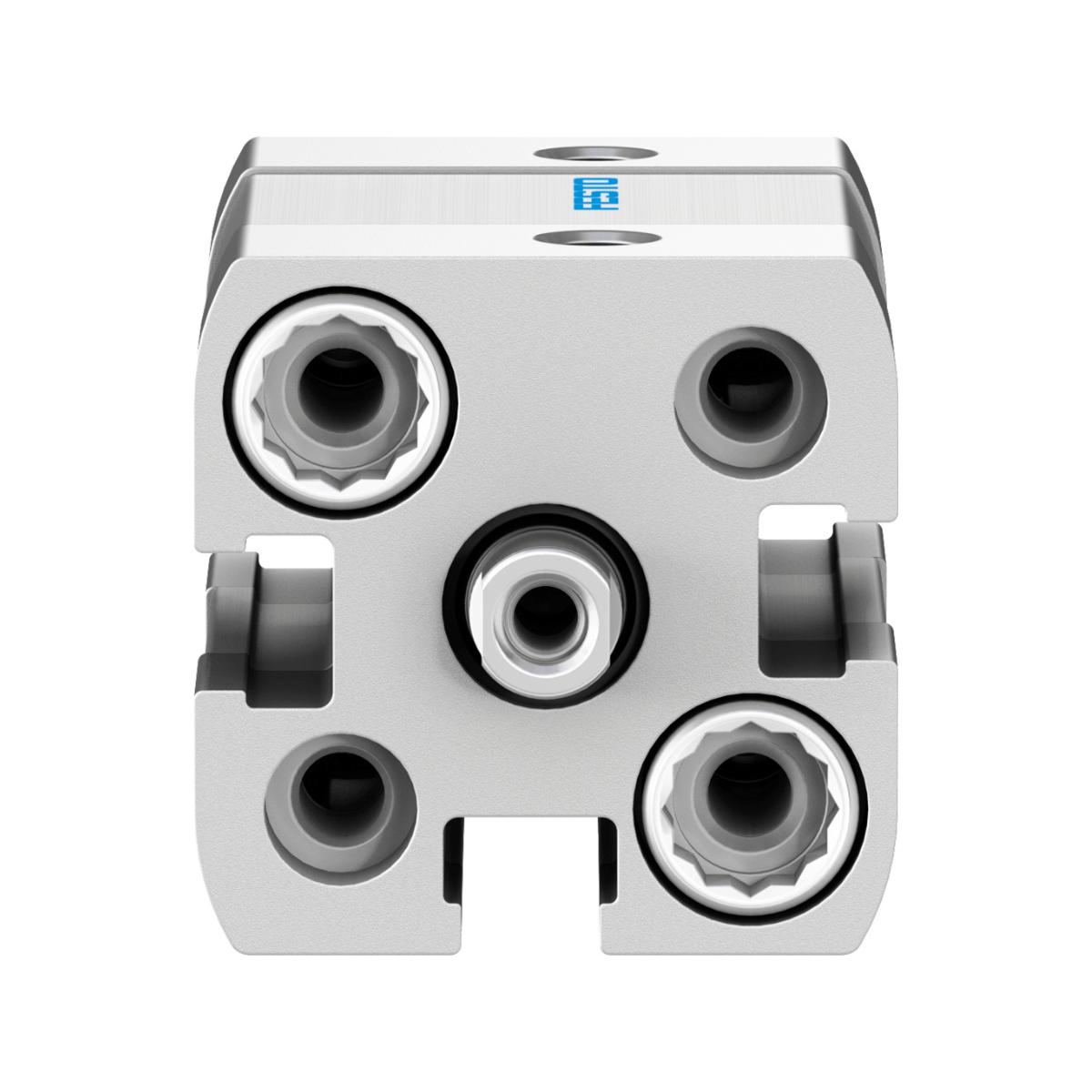

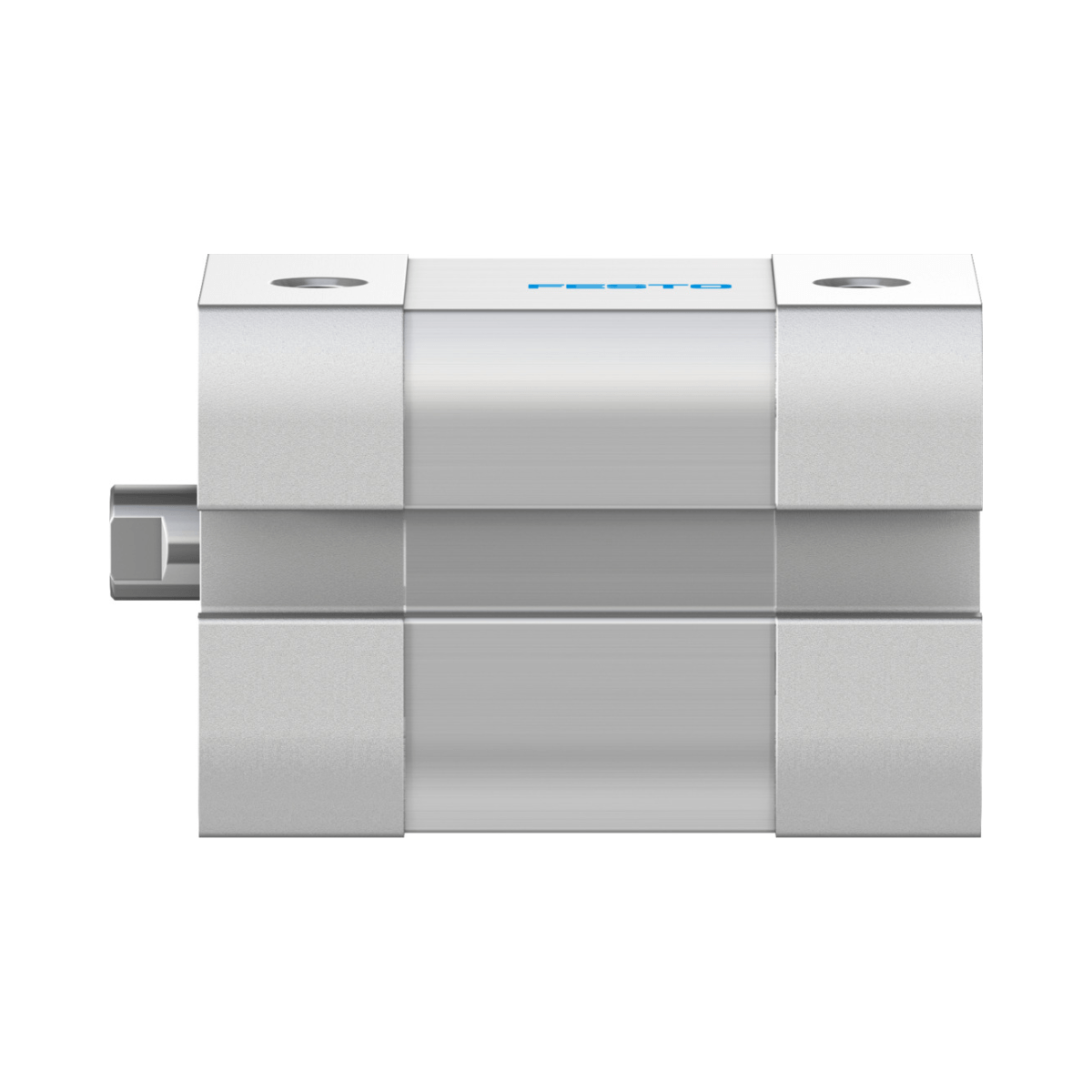

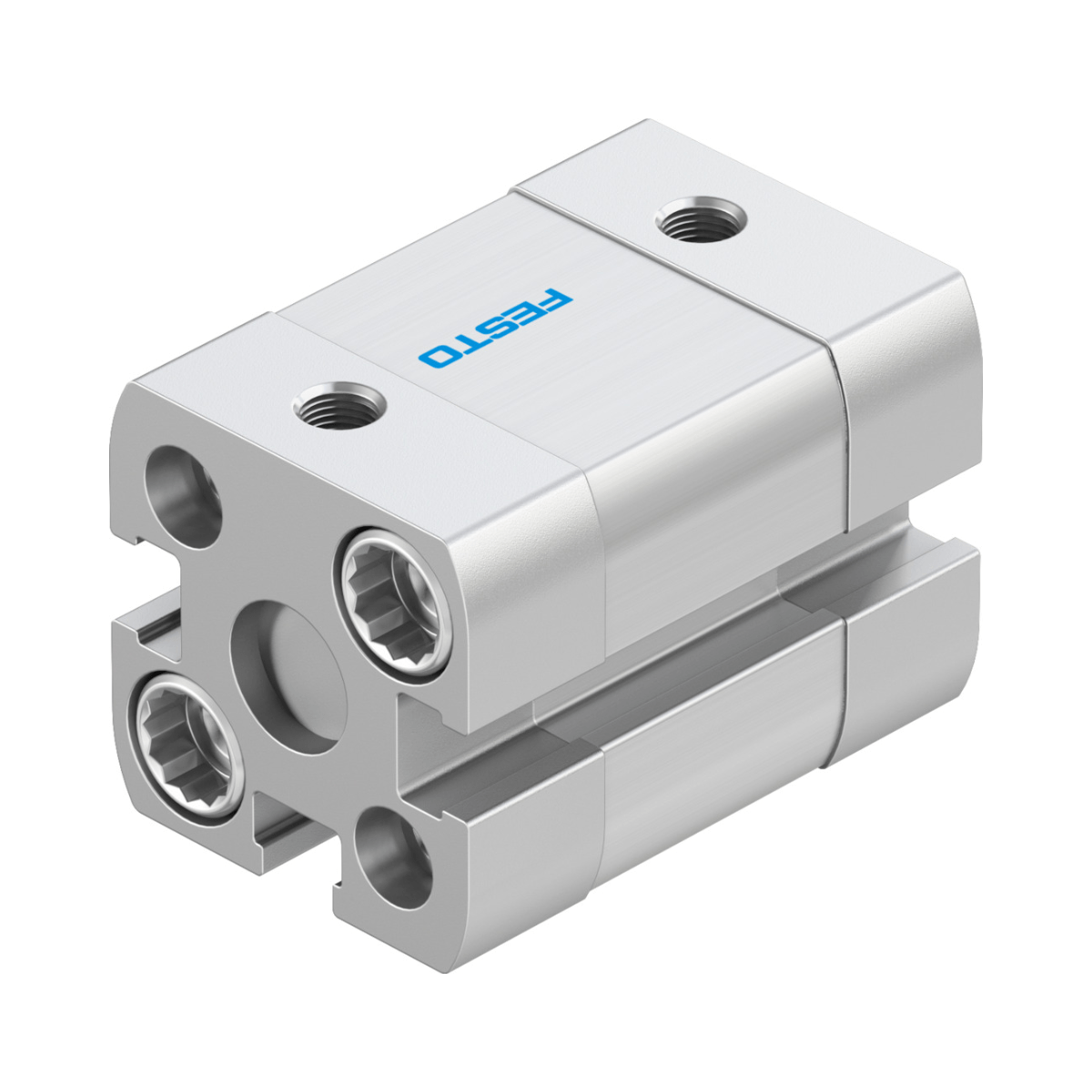

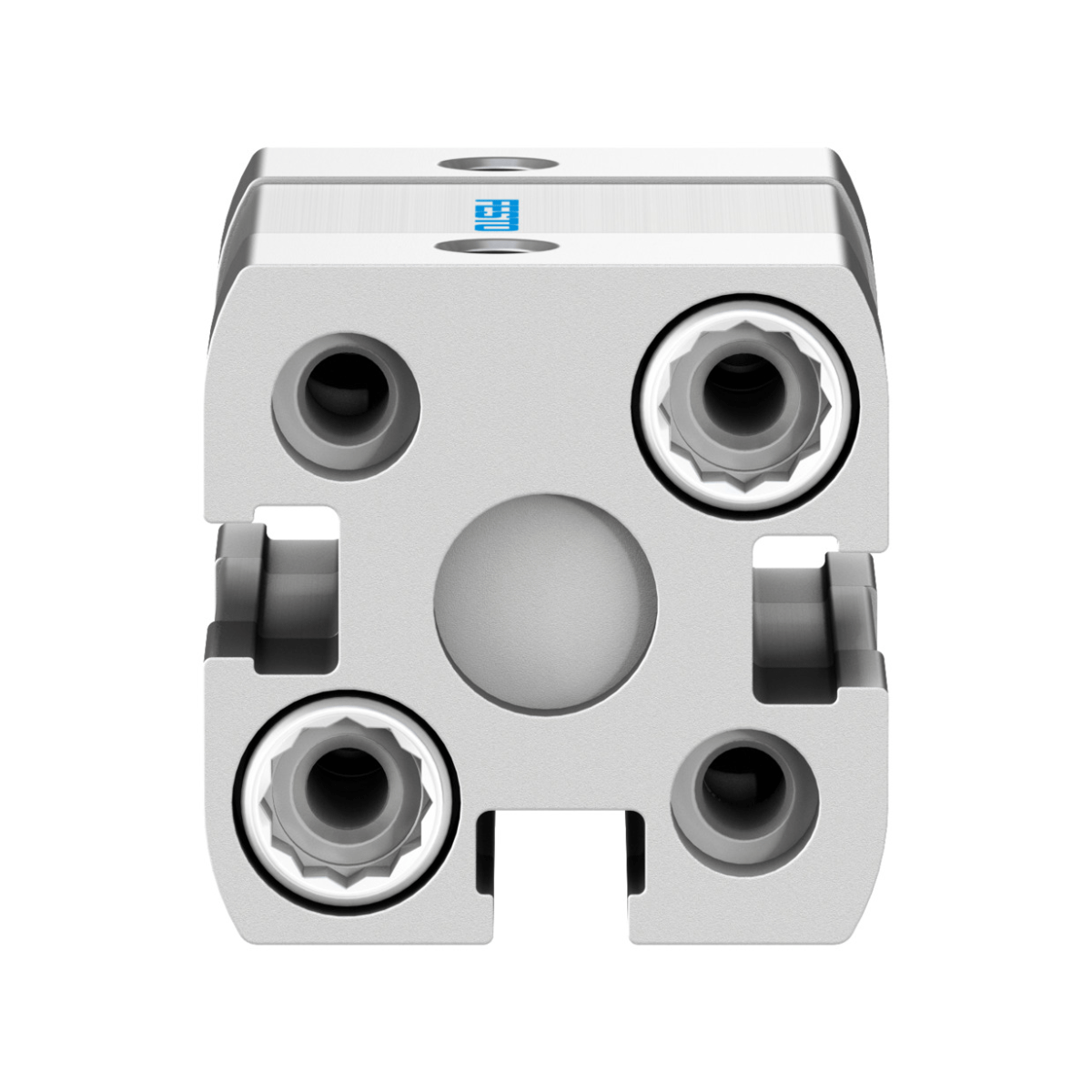

536211 - Cilindro Compacto Festo ADN-12-5-I-P-A

Informações Técnicas

• Curso: 5 mm
• Diâmetro do êmbolo: 12 mm
• Terminação da haste: M3
• Conforme a norma: ISO 21287
• Amortecimento: anéis/placas de amortecimento elásticos em ambos os lados
• Posição de instalação: Indiferente
• Funcionamento: de dupla ação
• Rosca da haste: Rosca fêmea
• Detecção de posição: para o sensor de proximidade

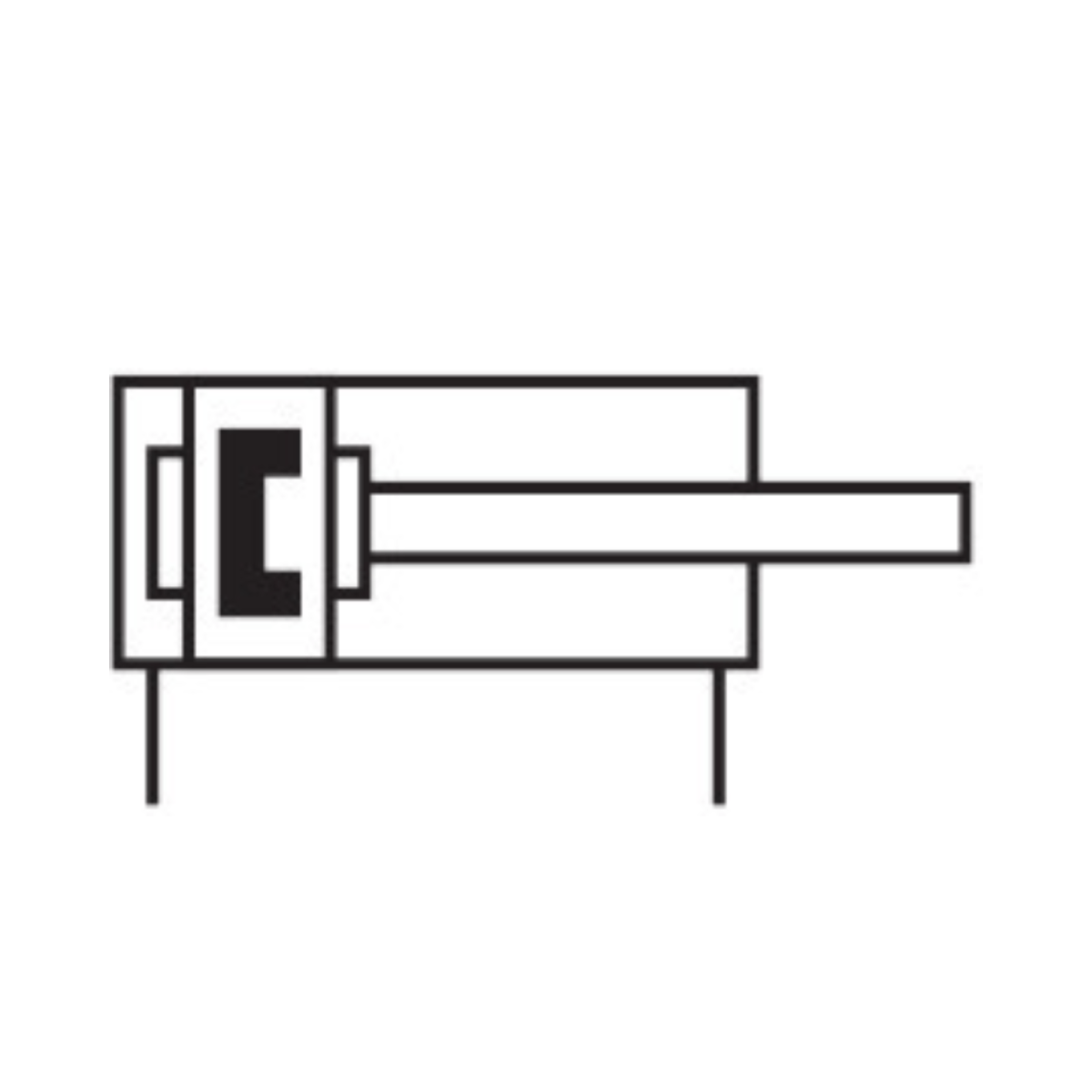

• Símbolo: 00991217
• Variantes: haste simples
• Pressão operacional: 0.1 MPa ... 1 MPa
• Pressão operacional: 1 bar ... 10 bar
• Pressão operacional: 14.5 psi ... 145 psi
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Classe de resistência à corrosão KBK: 2 - resistência moderada à corrosão
• Conformidade LABS: VDMA24364-B1/B2-L
• Categoria para sala limpa: Classe 6, conforme ISO 14644-1
• Temperatura ambiente: -20 oC ... 80 oC
• Força de impacto nas posições finais: 0.07 J
• Força teórica a 6 bar, retorno: 51 N
• Força teórica a 6 bar, avanço: 68 N
• Cargas móveis: 11 g
• Peso do produto: 68 g
• Tipo de fixação: alternativo: com orifício de passagem Com rosca fêmea Com acessórios
• Conexão pneumática: M5
• Indicação sobre os materiais: Conformidade RoHS
• Material do parafuso de ligação: Aço
• Material da tampa: Liga de alumínio forjado, anodizado
• Material vedações: TPE-U(PUR)
• Material da haste: aço de alta liga
• Material da camisa do atuador: Liga de alumínio forjado, anodizado liso

Manuais

• Ficha técnica - ADN-12-5-I-P-A - Download
