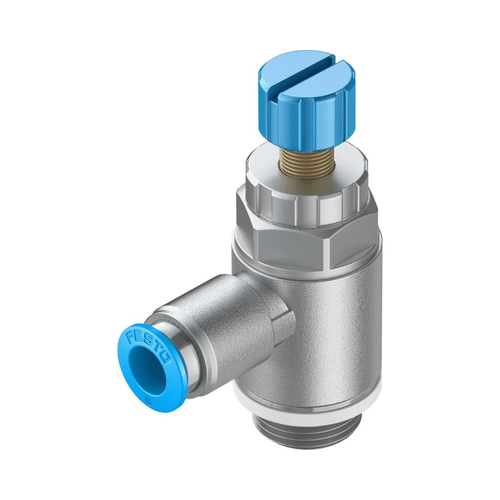

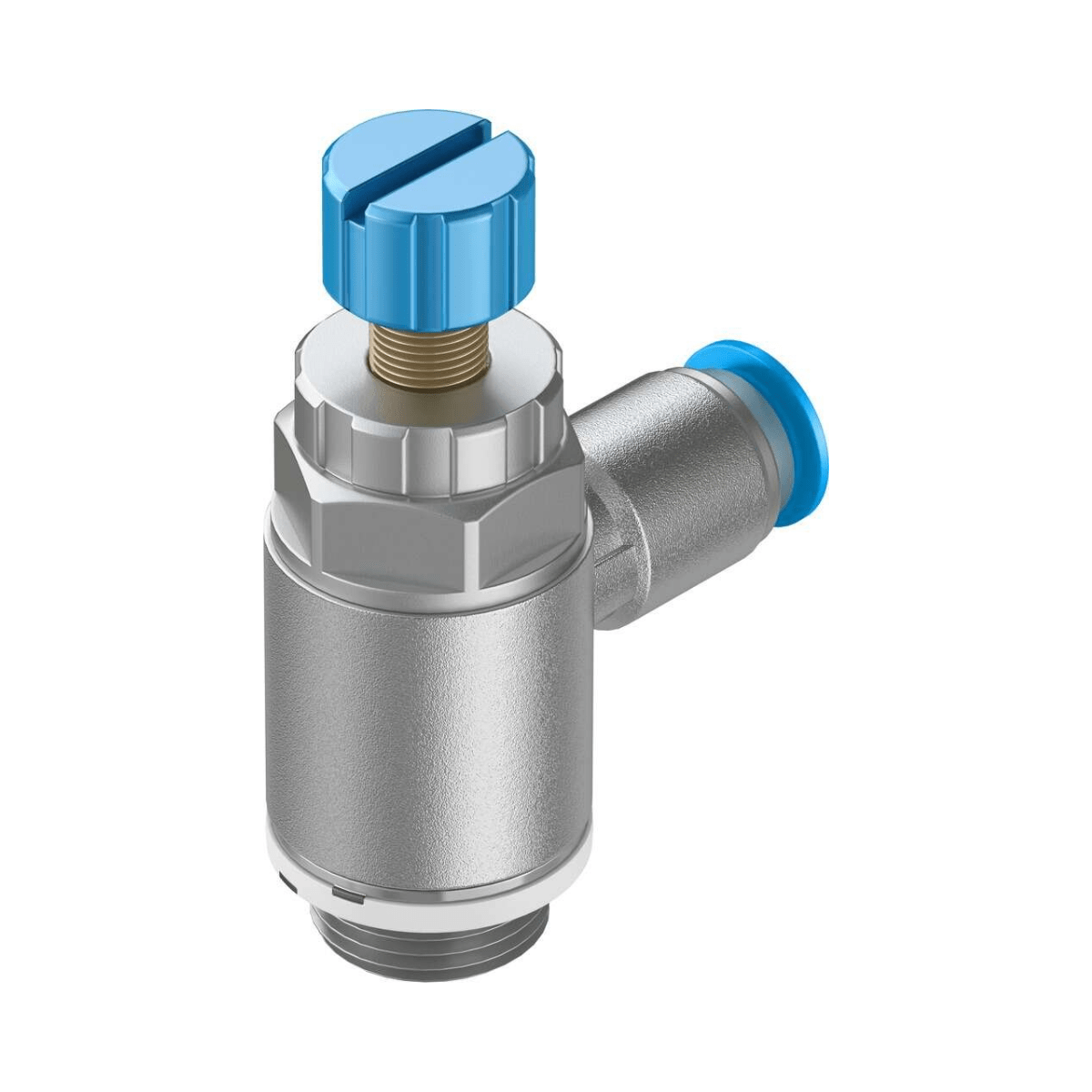

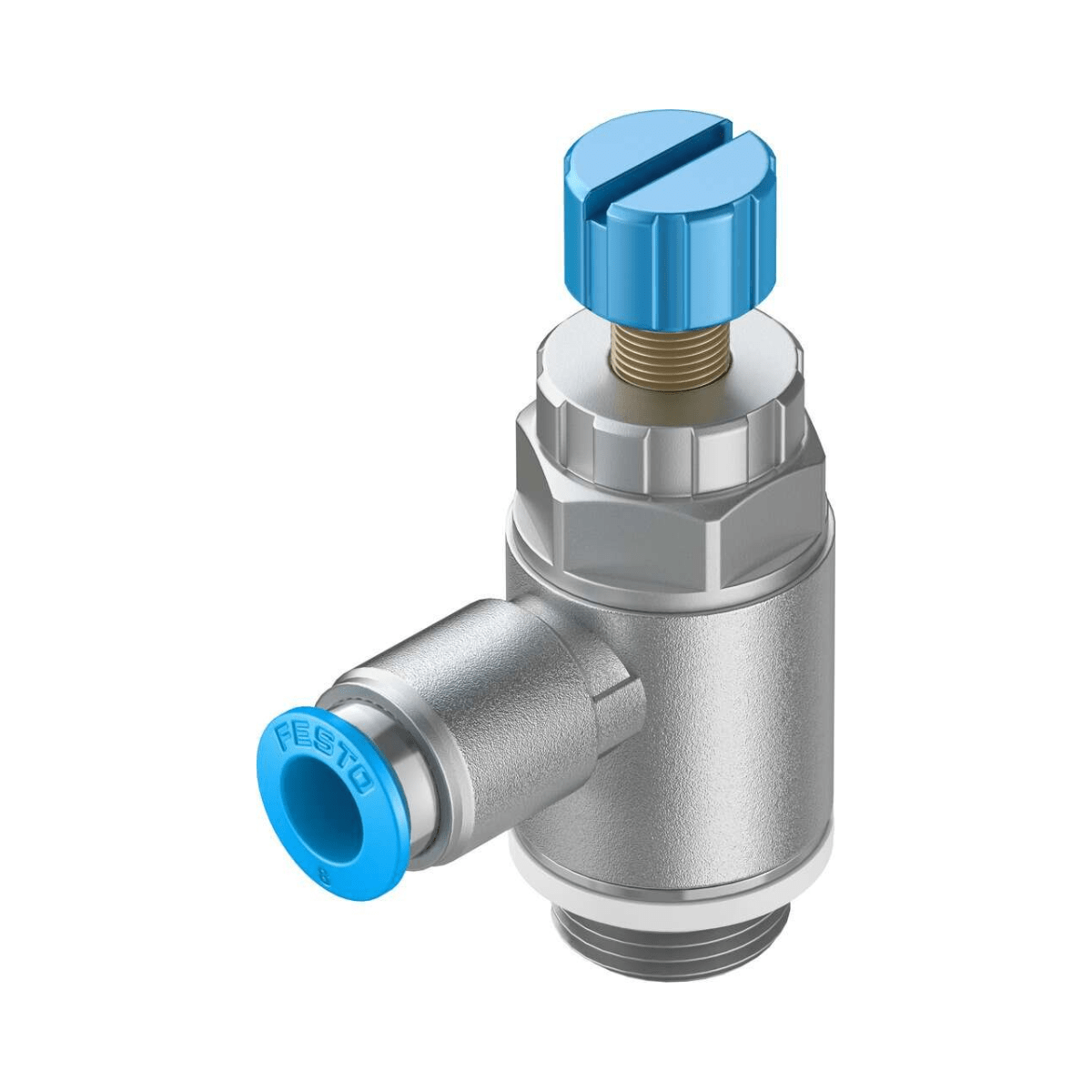

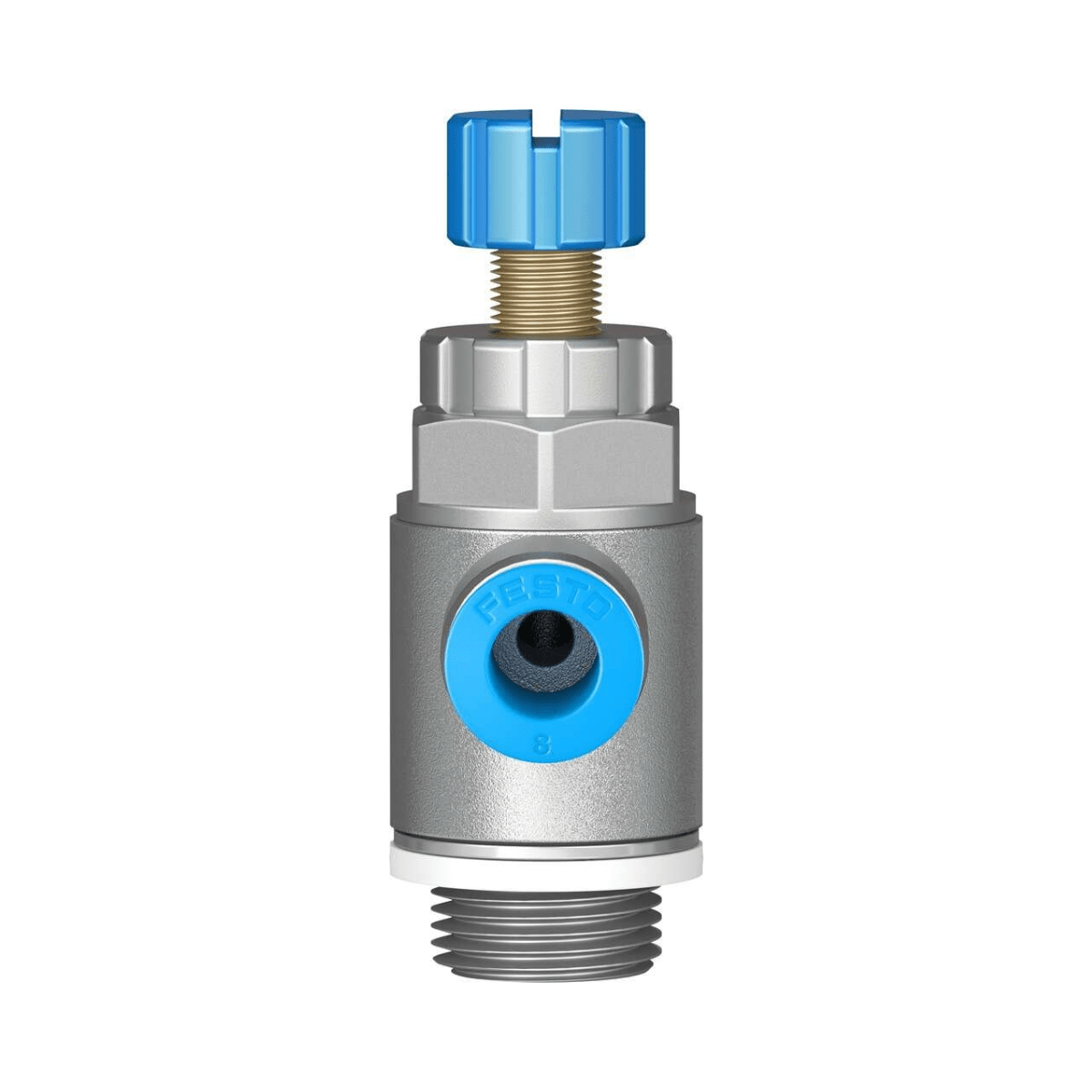

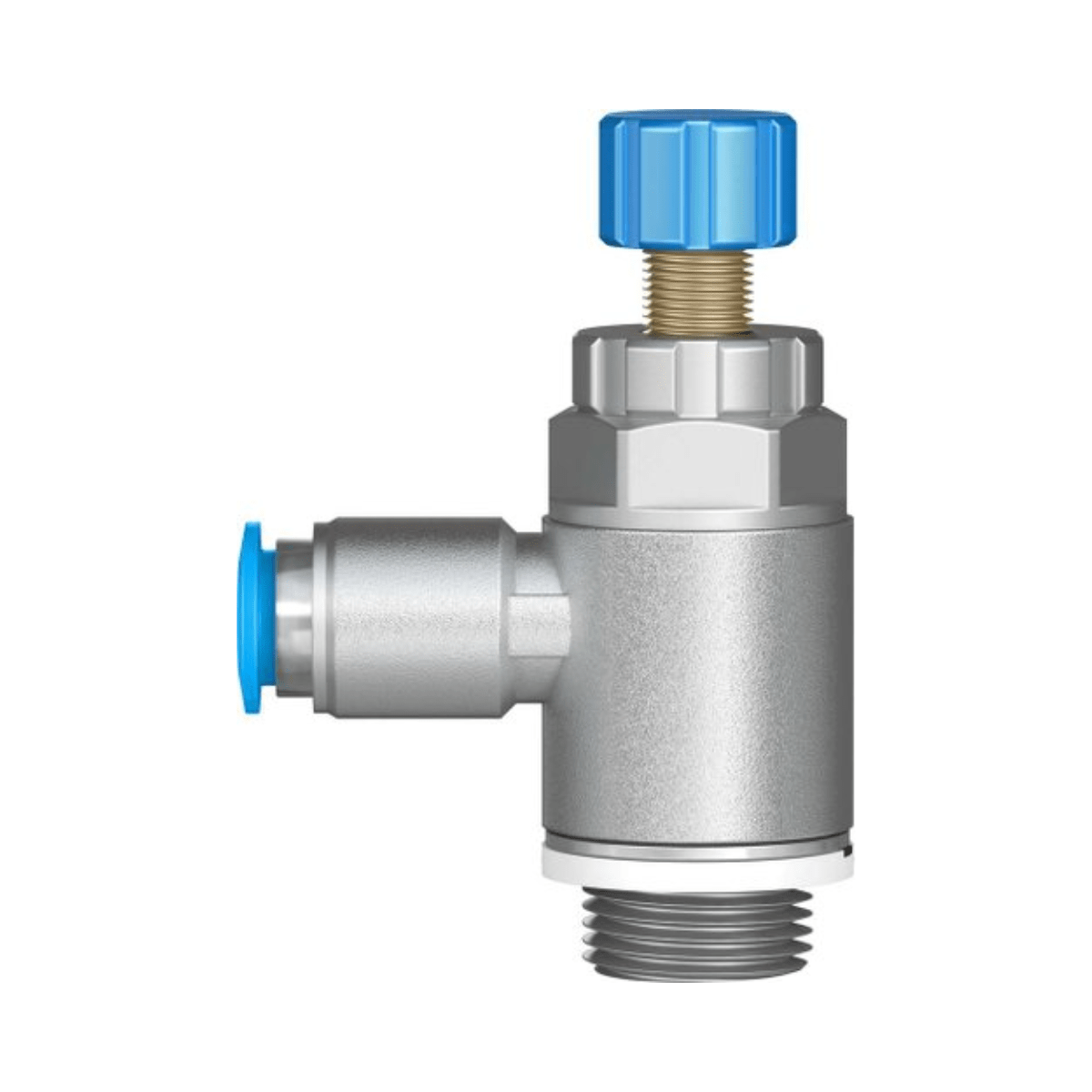

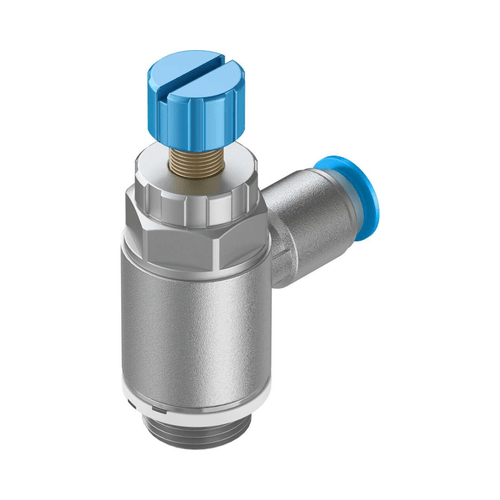

534342 - Válvula Reguladora de Fluxo Festo GRLA-3/8-QS-8-RS-D

Informações Técnicas

• Função de válvula: Regulador de fluxo unidirecional
• Conexão pneumática 1: QS-8
• Conexão pneumática 2: G3/8
• Elemento de ajuste: Parafuso recartilhado
• Tipo de fixação: Parafusável com rosca macho
• Fluxo nominal normal na direção da regulagem: 820 l/min
• Fluxo nominal padrão na direção de retorno: 450 l/min ... 850 l/min
• Pressão operacional: 0.2 bar ... 10 bar
• Temperatura ambiente: -10 oC ... 60 oC
• Classificação marítima: ver certificado
• Posição de instalação: Indiferente
• Símbolo: 00991452
• Pressão operacional por toda a faixa de temperatura: 0.2 bar ... 10 bar
• Fluxo normal na direção da regulagem 6 -> 0 bar: 1300 l/min
• Fluxo normal na direção de retorno 6 -> 0 bar: 1080 l/min ... 1420 l/min
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Conformidade LABS: VDMA24364-B1/B2-L
• Categoria para sala limpa: Classe 4, conforme ISO 14644-1
• Temperatura de armazenamento: -10 oC ... 40 oC
• Temperatura do meio: -10 oC ... 60 oC
• Torque de aperto nominal: 10 Nm
• Peso do produto: 72 g
• Indicação sobre os materiais: Conformidade RoHS
• Material vedações: NBR
• Material do parafuso vazado: Liga de alumínio Anodizado
• Material do anel de desengate: POM
• Material cabeça recartilhada: Liga de alumínio anodizado
• Material do parafuso de ajuste: Aço inoxidável de alta liga
• Material de conexão orientável: Zinco fundido

Manuais

• Ficha técnica - GRLA-3/8-QS-8-RS-D - Download
