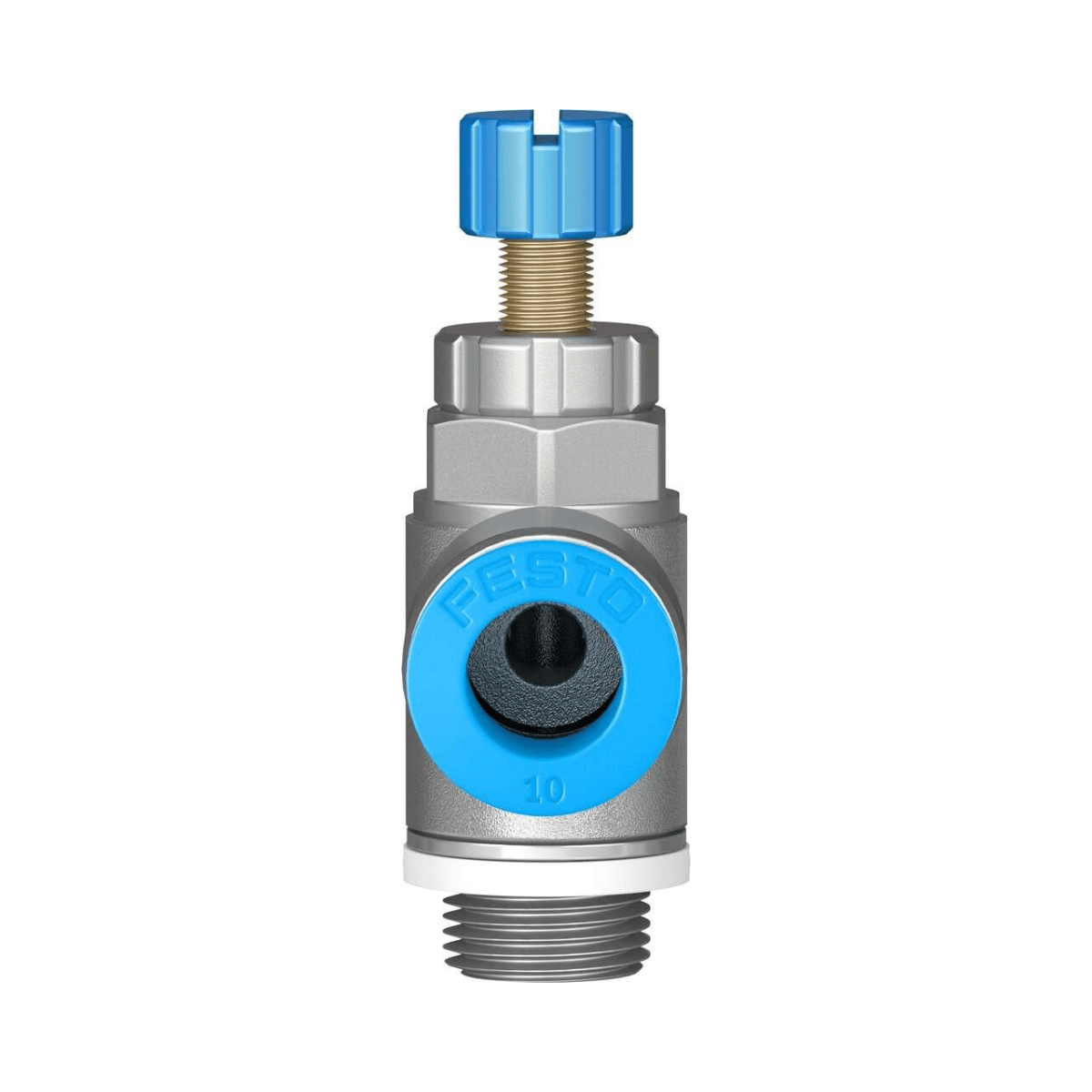

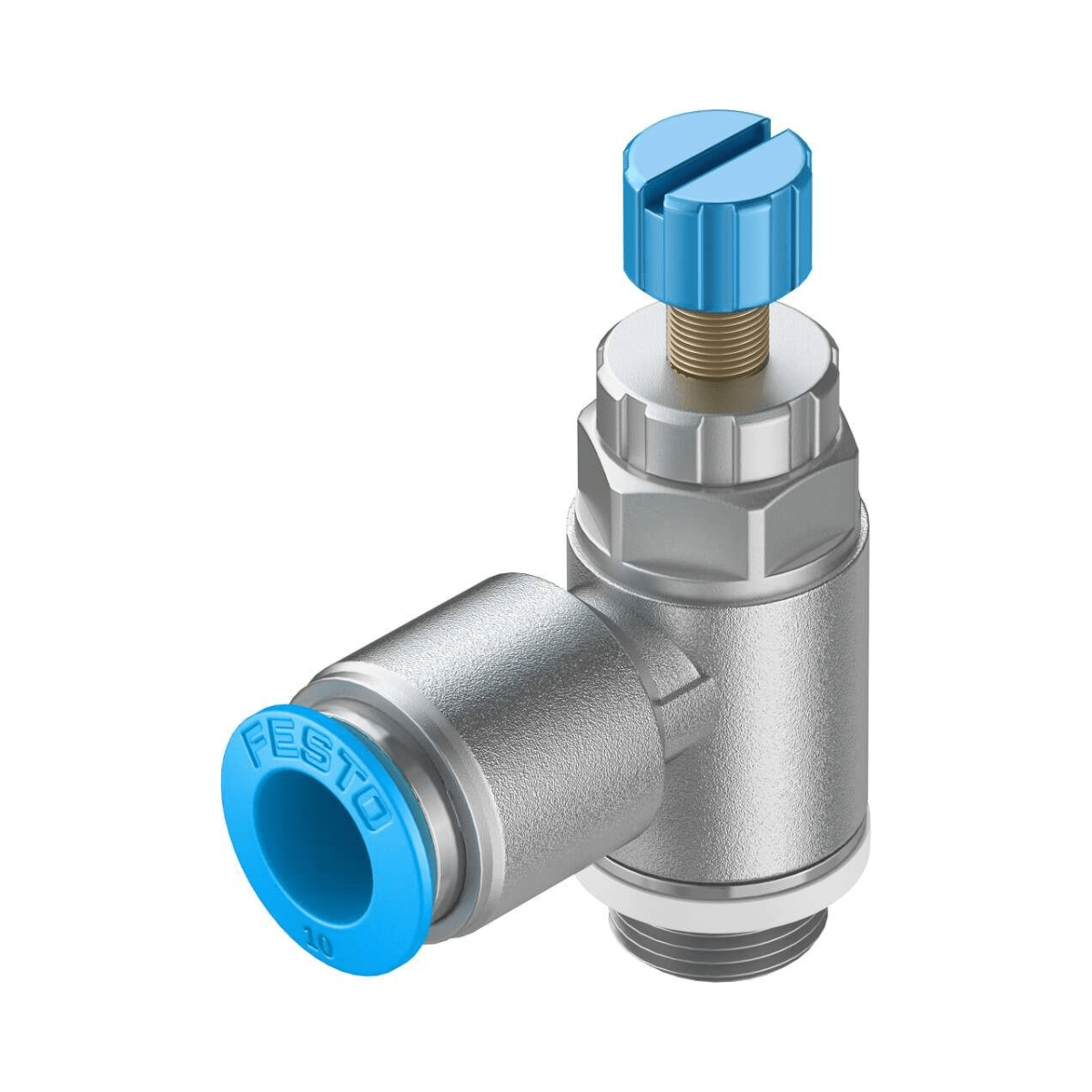

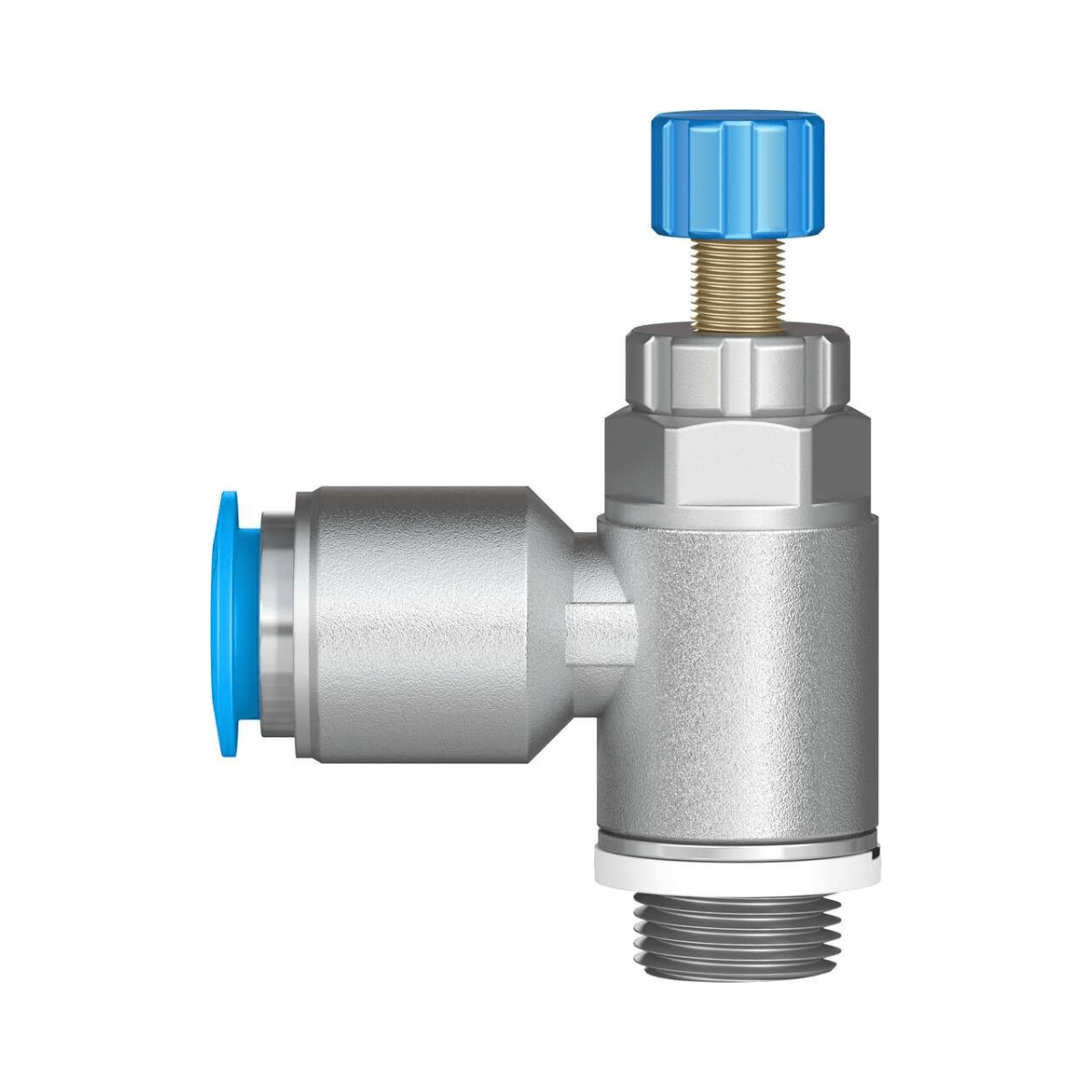

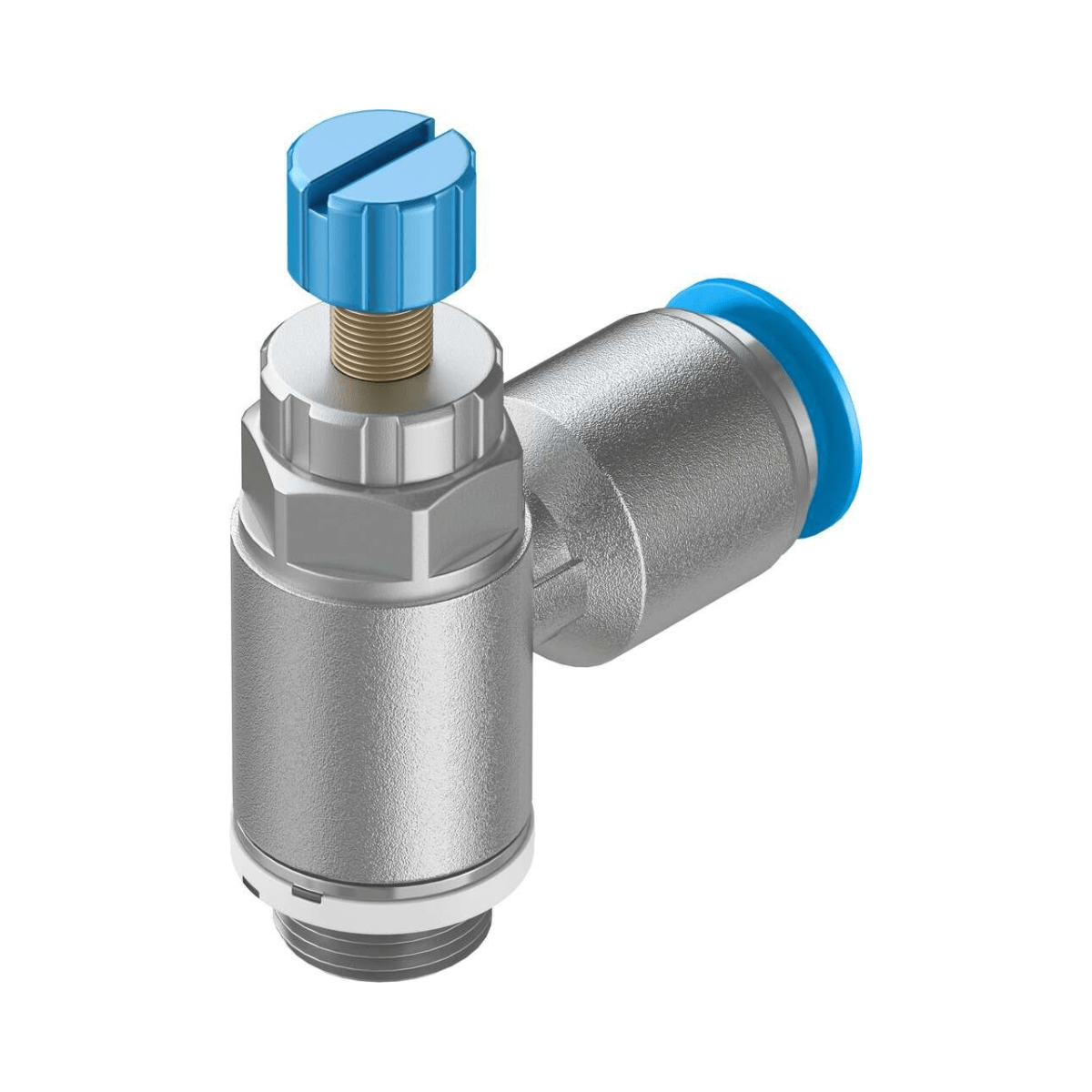

534340 - Válvula Reguladora de Fluxo Festo GRLA-1/4-QS-10-RS-D

Informações técnicas

• Função de válvula:                                                                    Regulador de fluxo unidirecional
• Conexão pneumática 1:                                                             QS-10
• Conexão pneumática 2:                                                             G1/4
• Elemento de ajuste:                                                                   Parafuso recartilhado
• Tipo de fixação:                                                                         Parafusável com rosca macho
• Fluxo nominal normal na direção da regulagem:                   480 l/min
• Fluxo nominal padrão na direção de retorno:                        345 l/min ... 500 l/min
• Pressão operacional:                                                                 0.2 bar ... 10 bar
• Temperatura ambiente:                                                            -10 oC ... 60 oC
• Posição de instalação:                                                              Indiferente
• Símbolo:                                                                                     00991452
• Pressão operacional por toda a faixa de temperatura:         0.2 bar ... 10 bar
• Fluxo normal na direção da regulagem 6 -> 0 bar:                760 l/min
• Fluxo normal na direção de retorno 6 -> 0 bar:                    630 l/min ... 790 l/min
• Meio de operação:                                                                  Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle:             Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Conformidade LABS:                                                             VDMA24364-B1/B2-L
• Categoria para sala limpa:                                                     Classe 4, conforme ISO 14644-1
• Temperatura de armazenamento:                                         -10 oC ... 40 oC
• Temperatura do meio:                                                            -10 oC ... 60 oC
• Torque de aperto nominal:                                                     5 Nm
• Peso do produto:                                                                     50 g
• Indicação sobre os materiais:                                                Conformidade RoHS
• Material vedações:                                                                  NBR
• Material do parafuso vazado:                                                Liga de alumínio Anodizado
• Material do anel de desengate:                                             POM
• Material cabeça recartilhada:                                                Liga de alumínio anodizado
• Material do parafuso de ajuste:                                            Aço inoxidável de alta liga
• Material de conexão orientável:                                           Zinco fundido

Manuais

• Ficha Técnica - GRLA-1/4-QS-10-RS-D - Download
