529154 - Filtro Regulador Festo MS4-LFR-1/4-D7-CRV-AS

Informações técnicas

Tamanho                                                                              4

Série                                                                                     MS

Segurança de ativação                                                       Manopla com retentor pode ser fechada com acessórios

Posição de instalação                                                        Vertical +/- 5°

Grau de filtragem                                                                5 µm

Dreno                                                                                   totalmente automático manual sem trava

Estrutura                                                                              Filtro regulador com manômetro

Quantidade máx. de condensado                                     19 ml

Função reguladora                                                             Pressão de saída constante Com escape secundário Com comportamento de corrente reversa

Copo de proteção                                                               Proteção de plástico

Nível do separador do condensado                                 >75 %

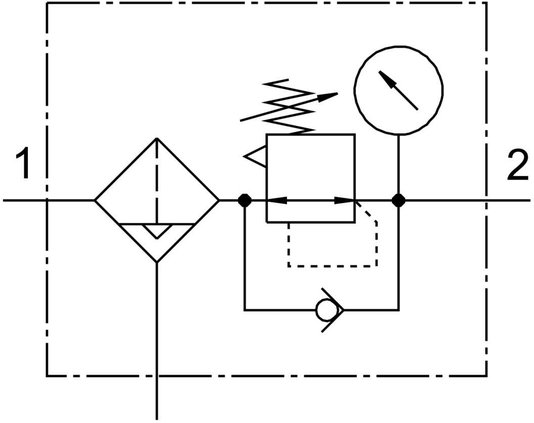

Símbolo                                                                                00991587

Indicador óptico por pressão                                            com manômetro

Pressão operacional                                                          0.2 MPa ... 1.2 MPa

Pressão operacional                                                          2 bar ... 12 bar

Faixa de regulagem de pressão                                        0.5 bar ... 12 bar

Máx. histerese de pressão                                                 0.25 bar

Vazão nominal padrão (normalizada de acordo com a norma DIN 1343)1200 l/min

Meio de operação                                                               Ar comprimido conforme ISO 8573-1:2010 [7:4:-] Gases inertes

Classe de resistência à corrosão KBK                            2 - resistência moderada à corrosão

Conformidade LABS                                                          VDMA24364-B1/B2-L

Temperatura de armazenamento                                      -10 oC ... 60 oC

Apropriado para indústria alimentícia                             Ver Informação de materiais ampliada

Qualidade do ar na saída                                                   Ar comprimido, conforme ISO 8573-1:2010 [6:4:4]

Temperatura do meio                                                         -10 oC ... 60 oC

Temperatura ambiente                                                       -10 oC ... 60 oC

Tamanho dos poros                                                          <5 µm

Peso do produto                                                                 275 g

Tipo de fixação                                                                   alternativo: Montagem em painel frontal Válvulas reguladoras de fluxo inline Com acessórios

Conexão pneumática 1                                                      G1/4

Conexão pneumática 2                                                      G1/4

Indicação sobre os materiais                                            Conformidade RoHS

Material da placa de conexão                                            Alumínio em fundição injetada

Material do painel de comando                                         PA POM

Material vedações                                                               NBR

Material do filtro                                                                 PE

Material corpo                                                                     Alumínio em fundição injetada

Material da membrana                                                       NBR

Material do copo                                                                 PC

Material do disco de separação                                        POM

---
