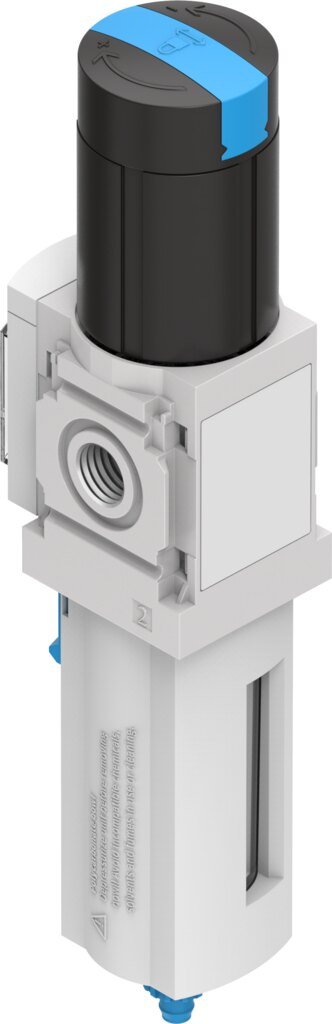

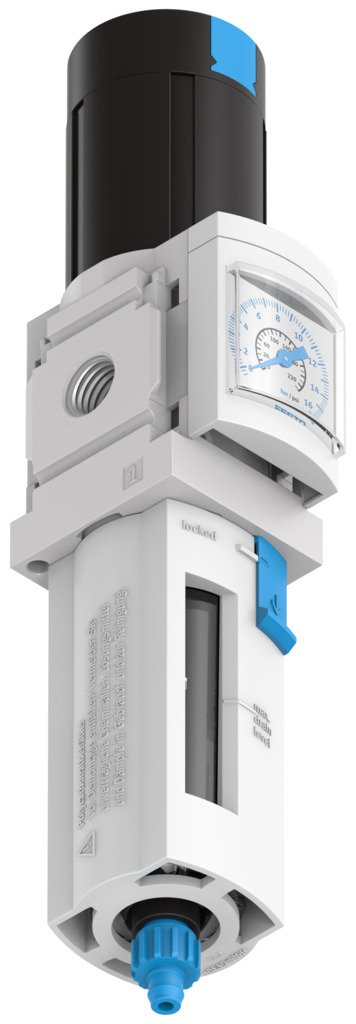

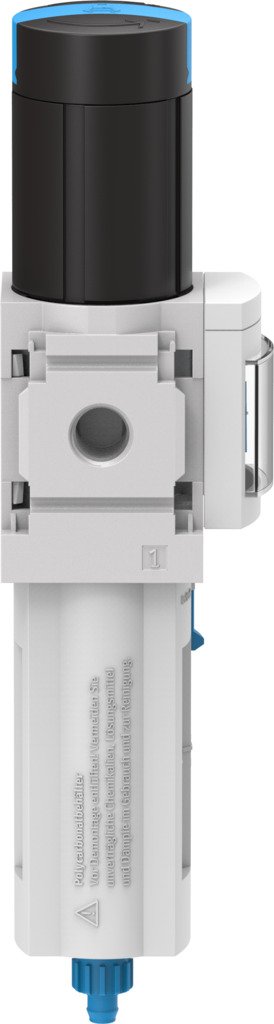

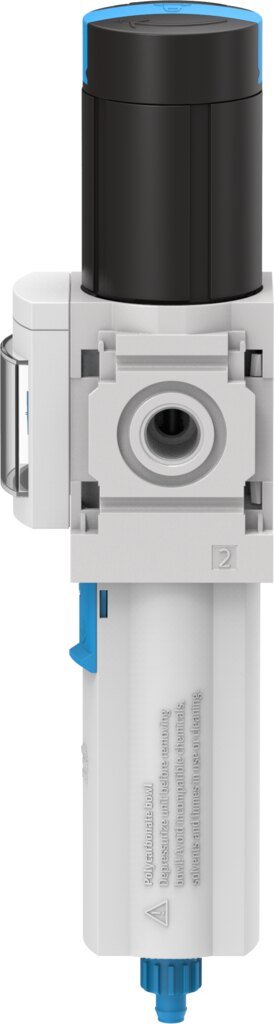

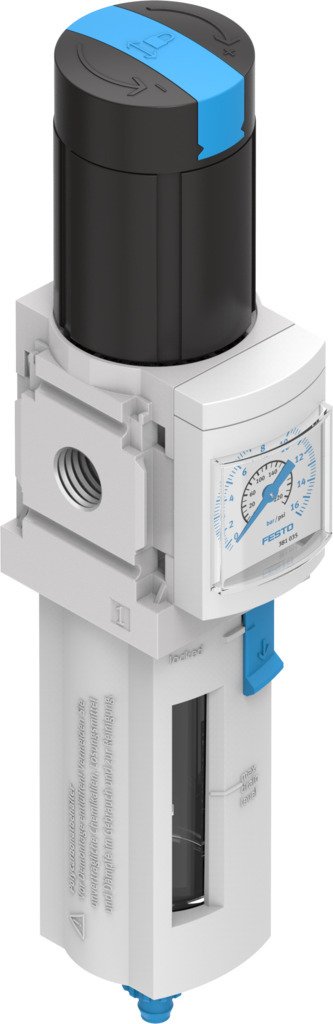

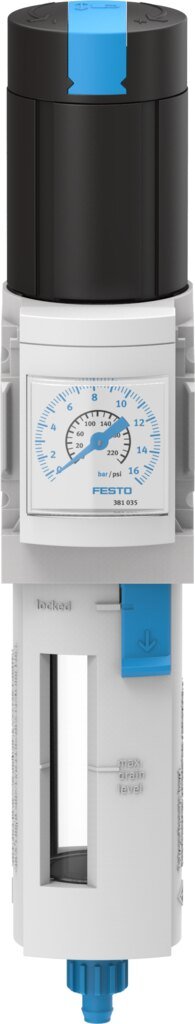

529148 - Filtro Regulador MS4-LFR-1/4-D6-ERM-AS

Informações técnicas

Tamanho                                                                  4

Série                                                                          MS

Segurança de ativação                                           Manopla com retentor pode ser fechada com acessórios

Posição de instalação                                             Vertical +/- 5°

Grau de filtragem                                                    40 µm

Dreno                                                                        manual giratório

Estrutura                                                                  Filtro regulador com manômetro

Quantidade máx. de condensado                          19 ml

Função reguladora                                                  Pressão de saída constante Com escape secundário Com comportamento de corrente reversa

Copo de proteção                                                   Proteção de plástico

Nível do separador do condensado                      >75 %

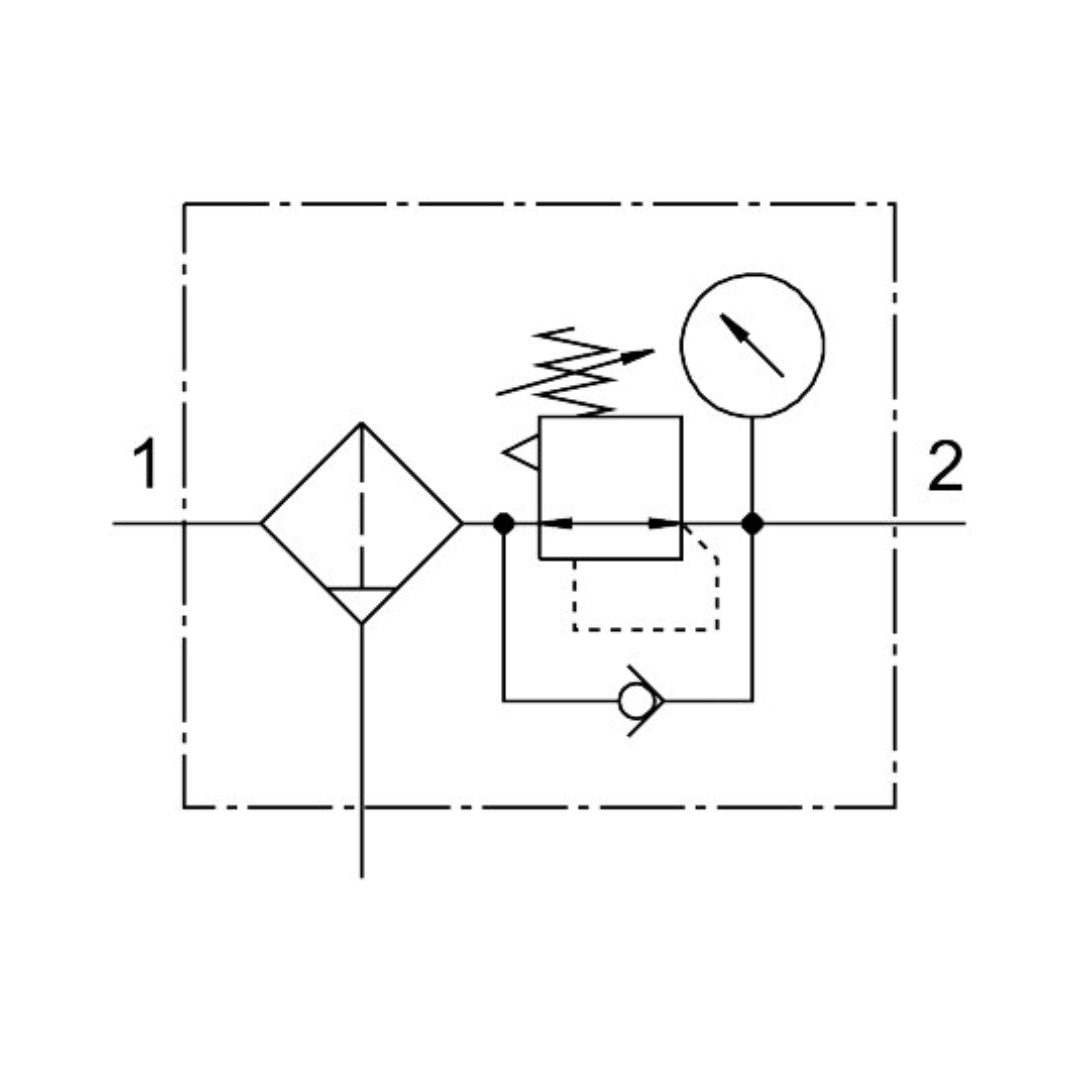

Símbolo                                                                    00991589

Indicador óptico por pressão                                com manômetro

Pressão operacional                                               0.08 MPa ... 1.4 MPa

Pressão operacional                                               0.8 bar ... 14 bar

Faixa de regulagem de pressão                             0.3 bar ... 7 bar

Máx. histerese de pressão                                     0.25 bar

Vazão nominal padrão (normalizada de acordo com a norma DIN 1343)1700 l/min

Meio de operação                                                    Ar comprimido conforme ISO 8573-1:2010 [-:4:-] Gases inertes

Classe de resistência à corrosão KBK                 2 - resistência moderada à corrosão

Conformidade LABS                                              VDMA24364-B1/B2-L

Temperatura de armazenamento                          -10 oC ... 60 oC

Apropriado para indústria alimentícia                 Ver Informação de materiais ampliada

Qualidade do ar na saída                                       Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Temperatura do meio                                             -10 oC ... 60 oC

Temperatura ambiente                                           -10 oC ... 60 oC

Tamanho dos poros                                                <40 µm

Peso do produto                                                     275 g

Tipo de fixação                                                        alternativo: Montagem em painel frontal Válvulas reguladoras de fluxo inline Com acessórios

Conexão pneumática 1                                           G1/4

Conexão pneumática 2                                           G1/4

Indicação sobre os materiais                                Conformidade RoHS

Material da placa de conexão                                Alumínio em fundição injetada

Material do painel de comando                             PA POM

Material vedações                                                   NBR

Material do filtro                                                      PE

Material corpo                                                         Alumínio em fundição injetada

Material da membrana                                            NBR

Material do copo                                                     PC

Material do disco de separação                            POM
