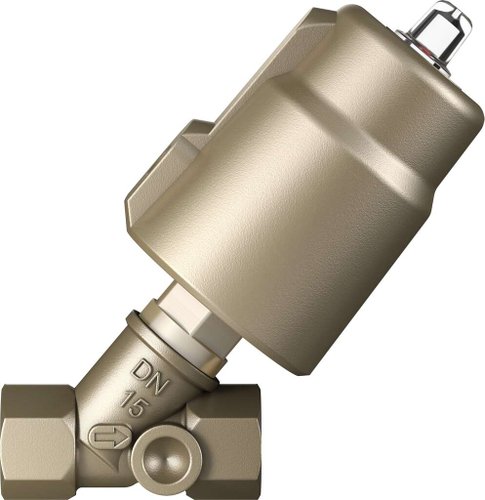

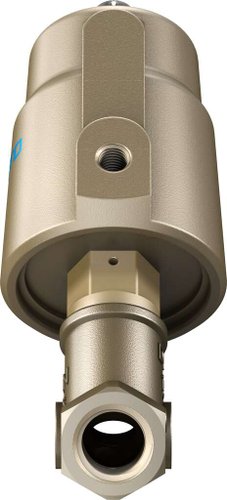

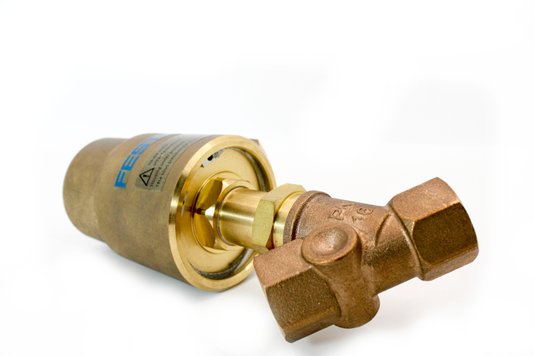

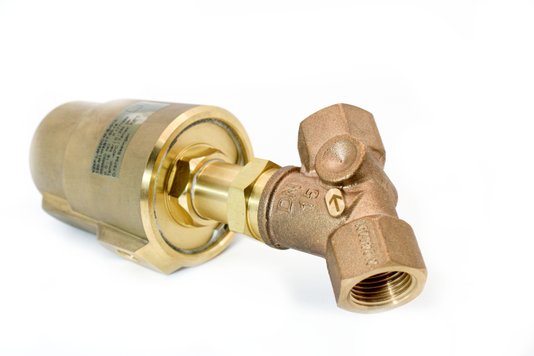

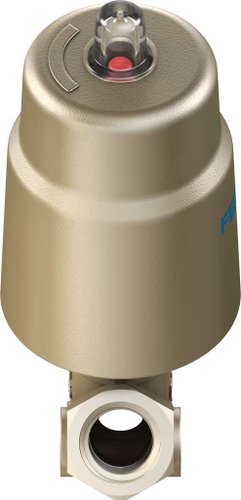

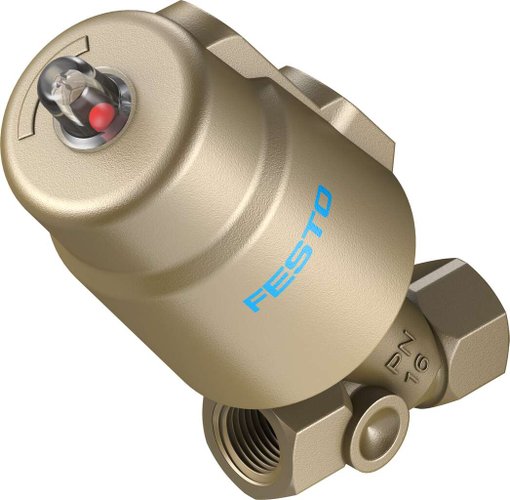

3535620 - Válvula Angular Festo VZXF-L-M22C-M-B-G12-120-M1-H3B1T-50-16

Informações Técnicas

• Estrutura: Válvula de assento com pistão de dupla ação
• Tipo de acionamento: Pneumático
• Tipo de vedação: mole
• Posição de instalação: Indiferente
• Tipo de fixação: Válvulas reguladoras de fluxo inline
• Conexão da linha: Luva roscada G1/2 conforme DIN ISO 228
• Diâmetro nominal: 12 mm
• Função de válvula: 2/2 vias fechada monoestável
• Sentido da vazão: Não reversível
• Pressão média: 0 MPa ... 1.6 MPa
• Pressão média: 0 bar ... 16 bar
• Pressão nominal válvula PN: 16
• Função do escape: Não estrangulável
• Tipo de retorno: Mola mecânica
• Tipo de comando: comando externo
• Conexão pneumática: Rosca fêmea G1/8
• Pressão operacional: 0.6 MPa ... 1 MPa
• Pressão operacional: 6 bar ... 10 bar
• Pressão operacional: 87 psi ... 145 psi
• Símbolo: 00991367
• Meio: Vapor Óleo hidráulico de base mineral Gases inertes Óleo mineral Água Ar comprimido filtrado, grau de filtragem 200 µm líquidos neutros
• Sentido do fluxo: Abaixo do assento da válvula, para meios gasosos e líquidos
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Viscosidade máxima: 600 mm²/s
• Temperatura do meio: -40 oC ... 200 oC
• Temperatura ambiente: -10 oC ... 60 oC
• Fluxo Kv: 3.7 m³/h
• Indicação sobre os materiais: Conformidade RoHS
• Conformidade LABS: VDMA24364-Zona III
• Material corpo da conexão: Bronze
• Número do material do corpo da válvula: CC499K
• Material vedação do fuso: PTFE
• Material vedação do assento: PTFE
• Peso do produto: 1200 g
• Classe de resistência à corrosão KBK: 1 - baixa resistência à corrosão
• Material corpo do acionamento: Latão
