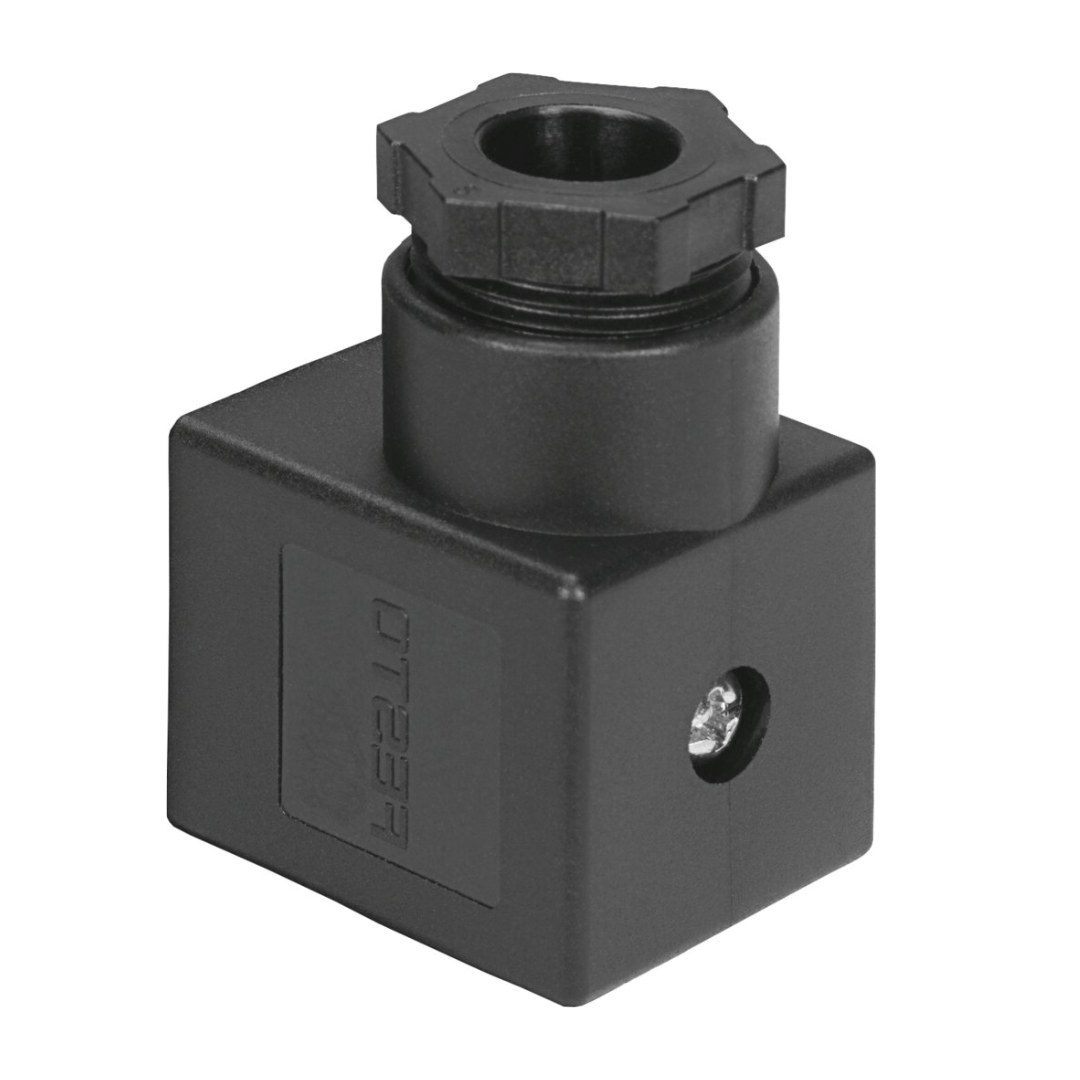

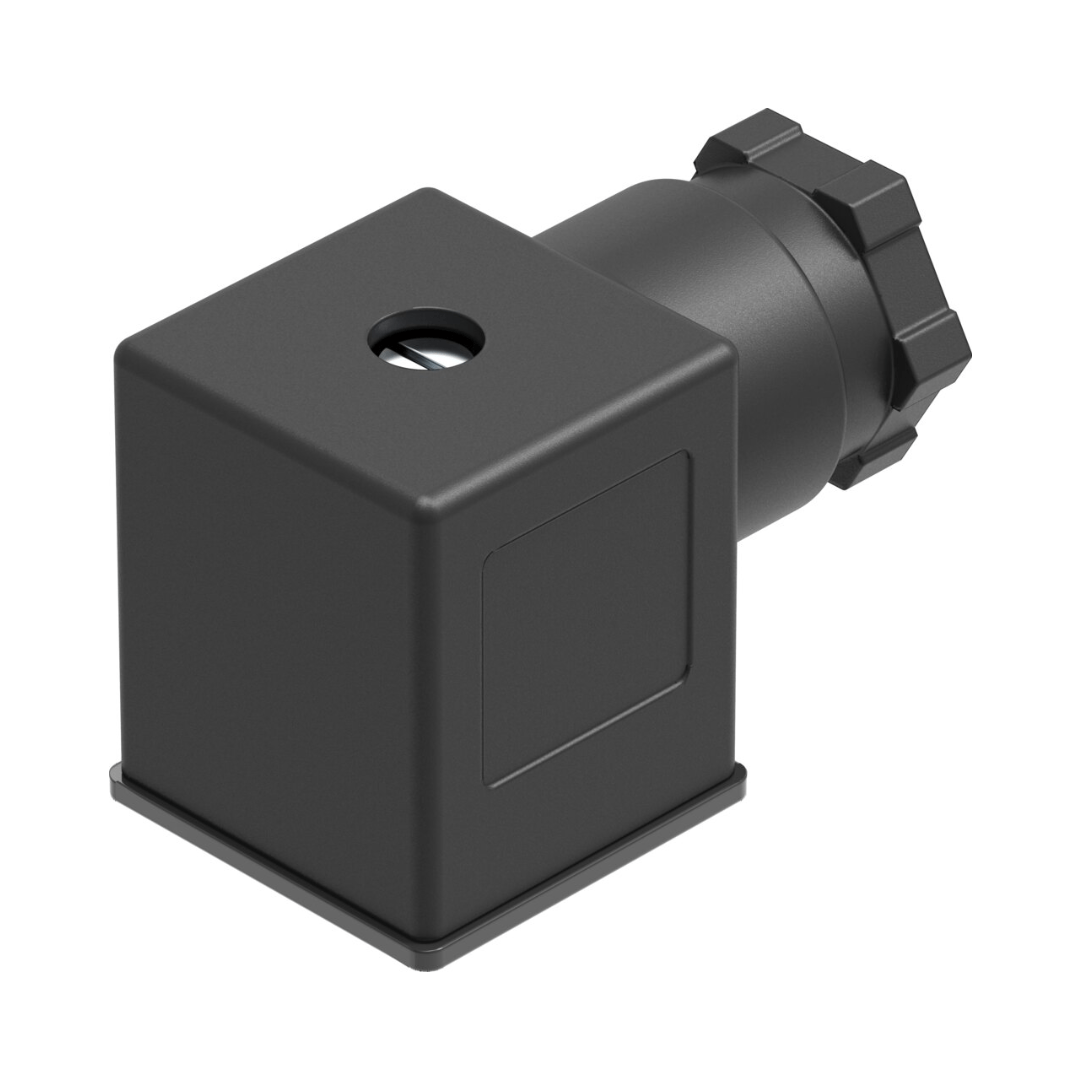

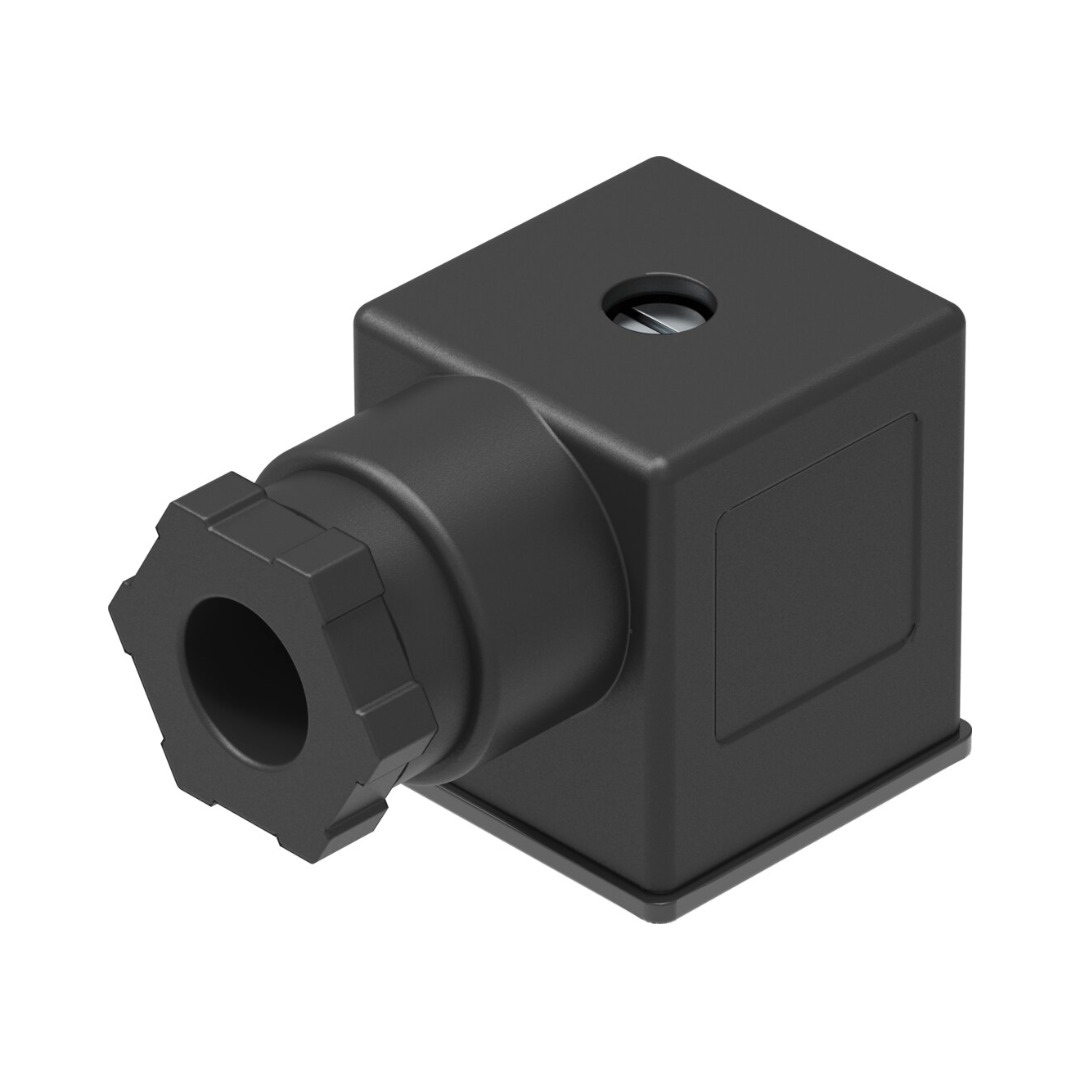

34583 - Conector para Bobina Solenóide Festo MSSD-C

Informações Técnicas

• Classificação marítima: ver certificado
• Tipo de fixação: Em válvula solenoide com parafuso central M3
• Saída de cabo: Angular
• Observação sobre saída de cabo: viável a 90°
• Posição de instalação: Indiferente
• Peso do produto: 22 g
• Conexão elétrica: 3 pinos Soquete angular Formato A conforme DIN EN 175301-803 Formato retangular MSC formato quadrado MSN1
• Conexão elétrica 1, tipo de construção: angular
• Conexão elétrica 1, tipo de conexão: Soquete
• Conexão elétrica 1, saída do cabo: angular
• Conexão elétrica 1, número de pinos/fios: 3
• Conexão elétrica 1, diagrama de conexões: 00995648
• Conexão elétrica 2: Terminal aparafusado
• Amplitude de tensão de funcionamento CC: 0 V ... 300 V
• Intervalo da tensão de serviço CA: 0 V ... 250 V
• Intensidade de corrente a 40 °C: 16 A
• Conexão do cabo de terra: disponível
• Cabo de conexão: Pg9
• Diâmetro do cabo: 6 mm ... 8 mm
• Seção transversal de condutor: ≤1.5 mm²
• Grau de proteção: IP65
• Observação sobre o grau de proteção: No estado montado
• Temperatura ambiente: -25 oC ... 90 oC
• Temperatura de armazenamento: -40 oC ... 90 oC
• Marca CE (ver declaração de conformidade): Conforme diretriz de baixa tensão da UE em conformidade diretiva UE-RoHS
• Marca UKCA (ver declaração de conformidade): conforme regulamentação RoHS, do Reino Unido conforme regulamentação do Reino Unido para equipamentos
• Conformidade LABS: VDMA24364-B2-L
• Material corpo: Plástico
• Cor corpo: preto
• Material vedações: NBR
