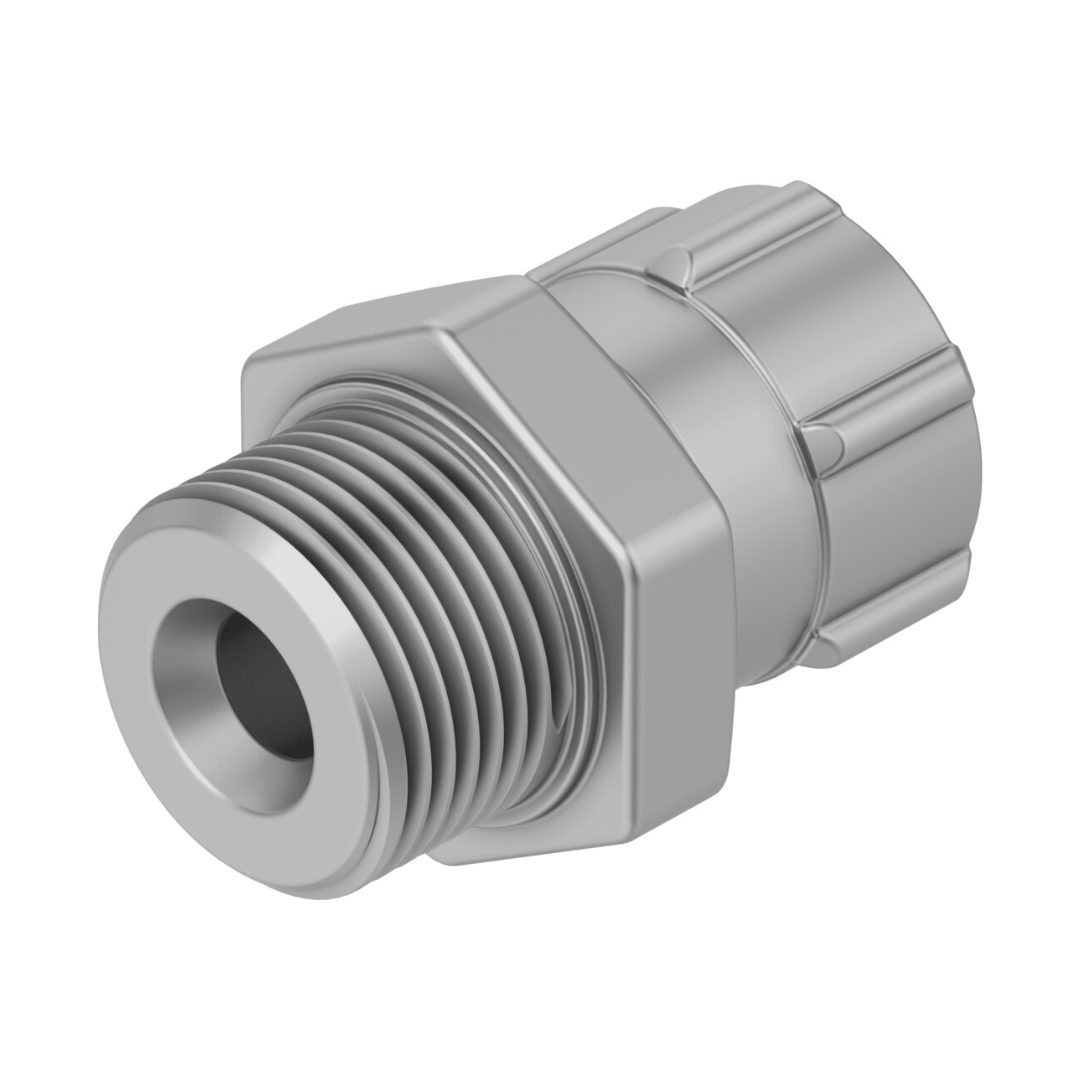

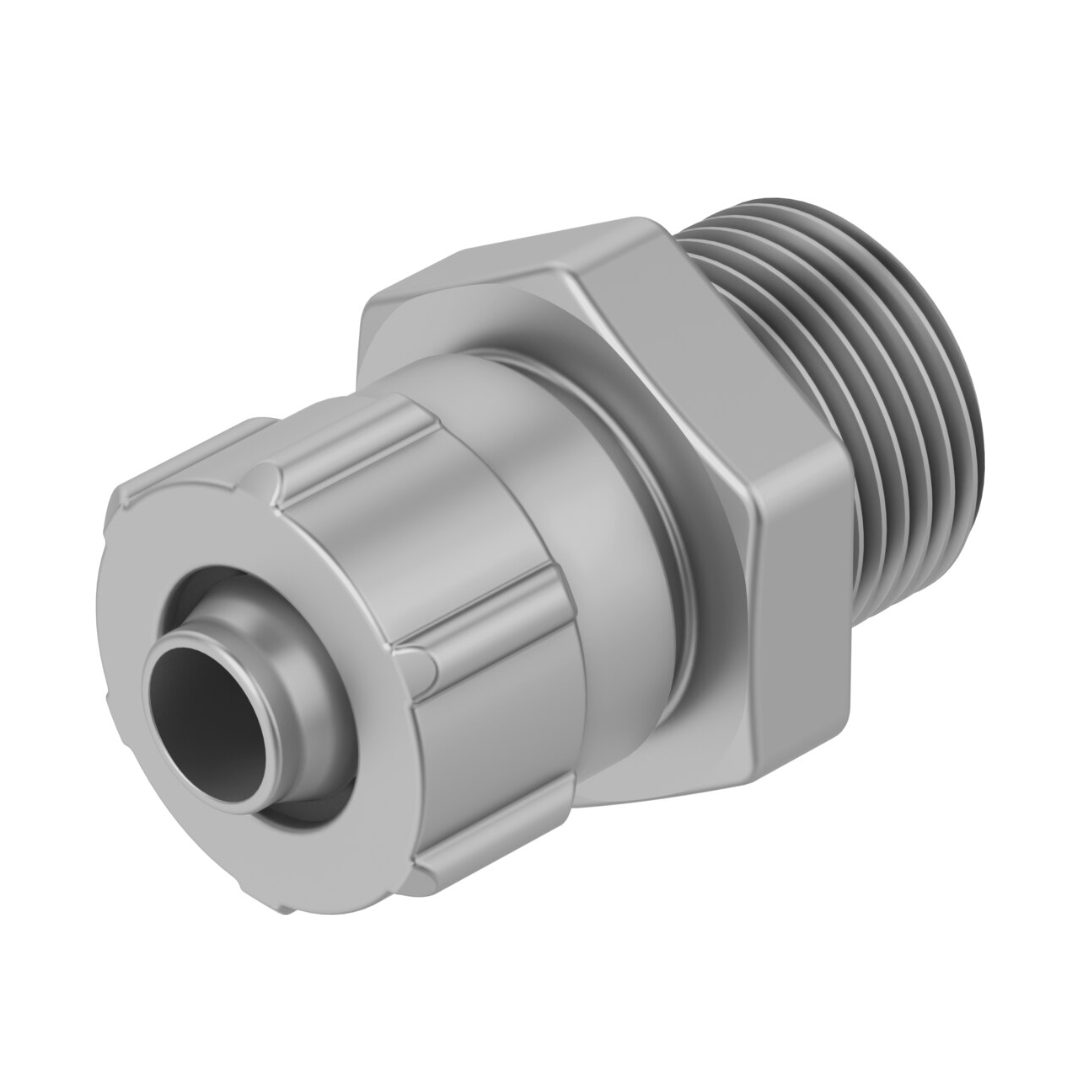

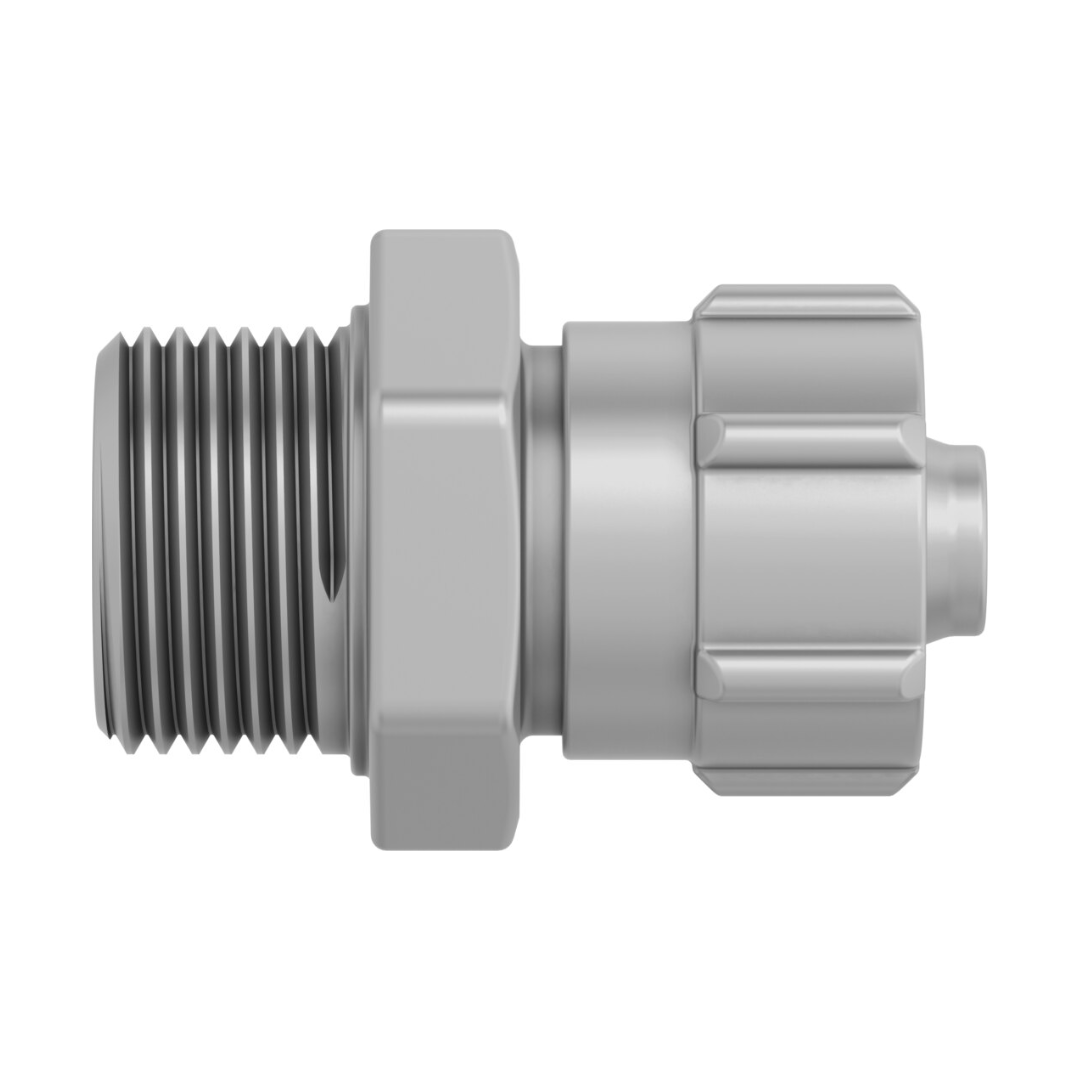

2031 - Conexão Rápida Festo CK-1/4-PK-9

Diâmetro nominal de 8 mm, tipo de vedação no munhão aparafusado em anel de vedação, posição de instalação indiferente, formato reto, tamanho do recipiente 10, pressão operacional por toda a faixa de temperatura de -0,095 MPa a 1 MPPa / -0,95 bar a 10 bar / -13,775 psi a 145 psi, com observação de que para água a pressão máxima é 0,6 MPa a no máximo 50 °C; meio de operação ar comprimido conforme ISO 8573‑1:2010 [7:-:-] e água (na forma líquida, sem gelo); funcionamento com lubrificação possível e, para uso com água, a rosca G só é permitida com o anel de vedação tipo OL como acessório adicional; classe de resistência à corrosão KBK 2 (resistência moderada), conformidade LABS VDMA24364‑B1/B2‑L, temperatura ambiente de -10 °C a 60 °C, torque de aperto nominal de 11 Nm com tolerância de ±10%; conexão pneumática 1 com rosca macho G1/4 e conexão pneumática 2 para espigão com Ø interno de 9 mm com porca; material da porca de aperto em liga de alumínio forjado anodizado, material do munhão aparafusado em liga de alumínio anodizado, conformidade RoHS nos materiais e anel de vedação em TPE‑U(PU) reforçado com PA.

Manuais

• Catálogo Conector Rápido CK - Download
• Ficha Técnica CK-1/4-PK-9 - Download
