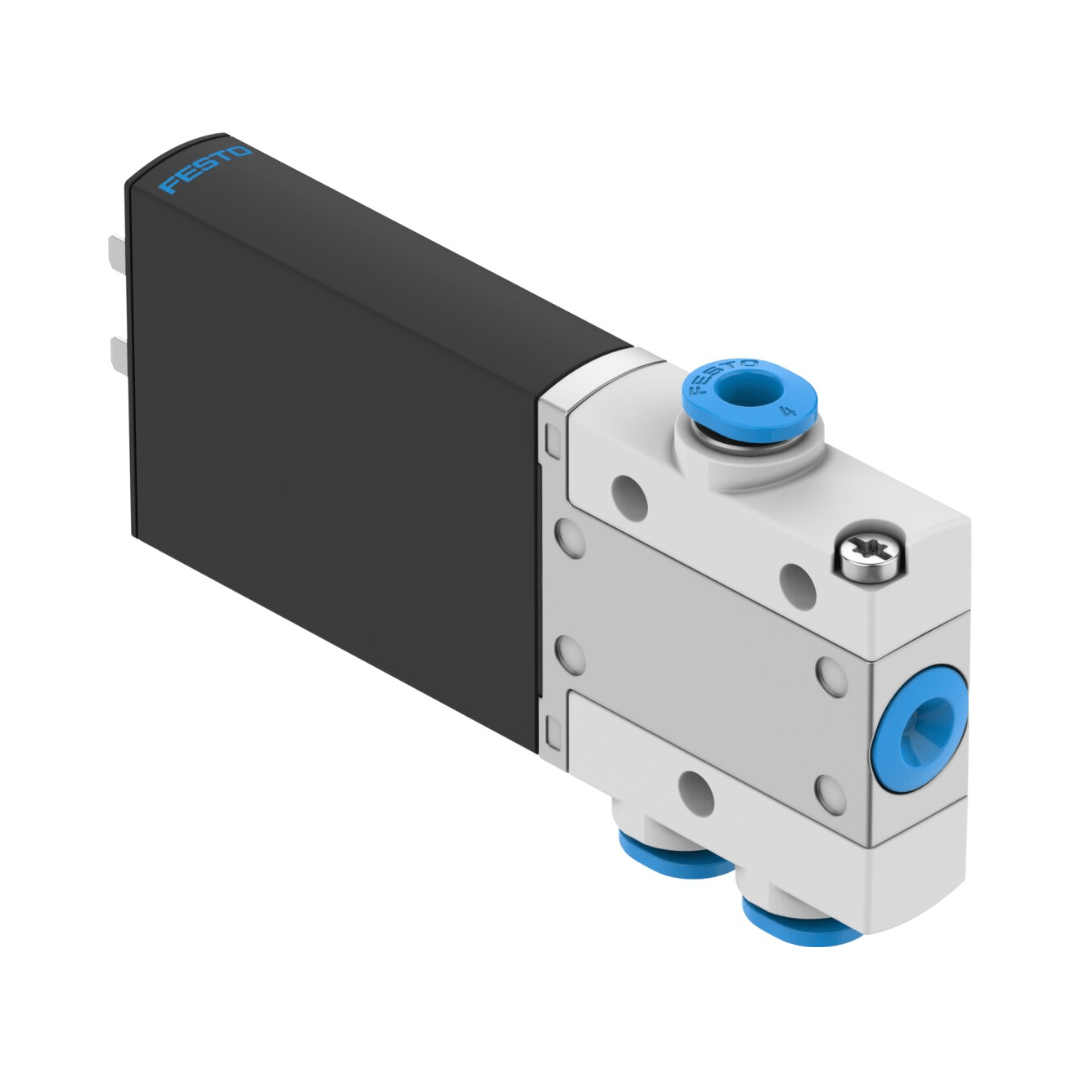

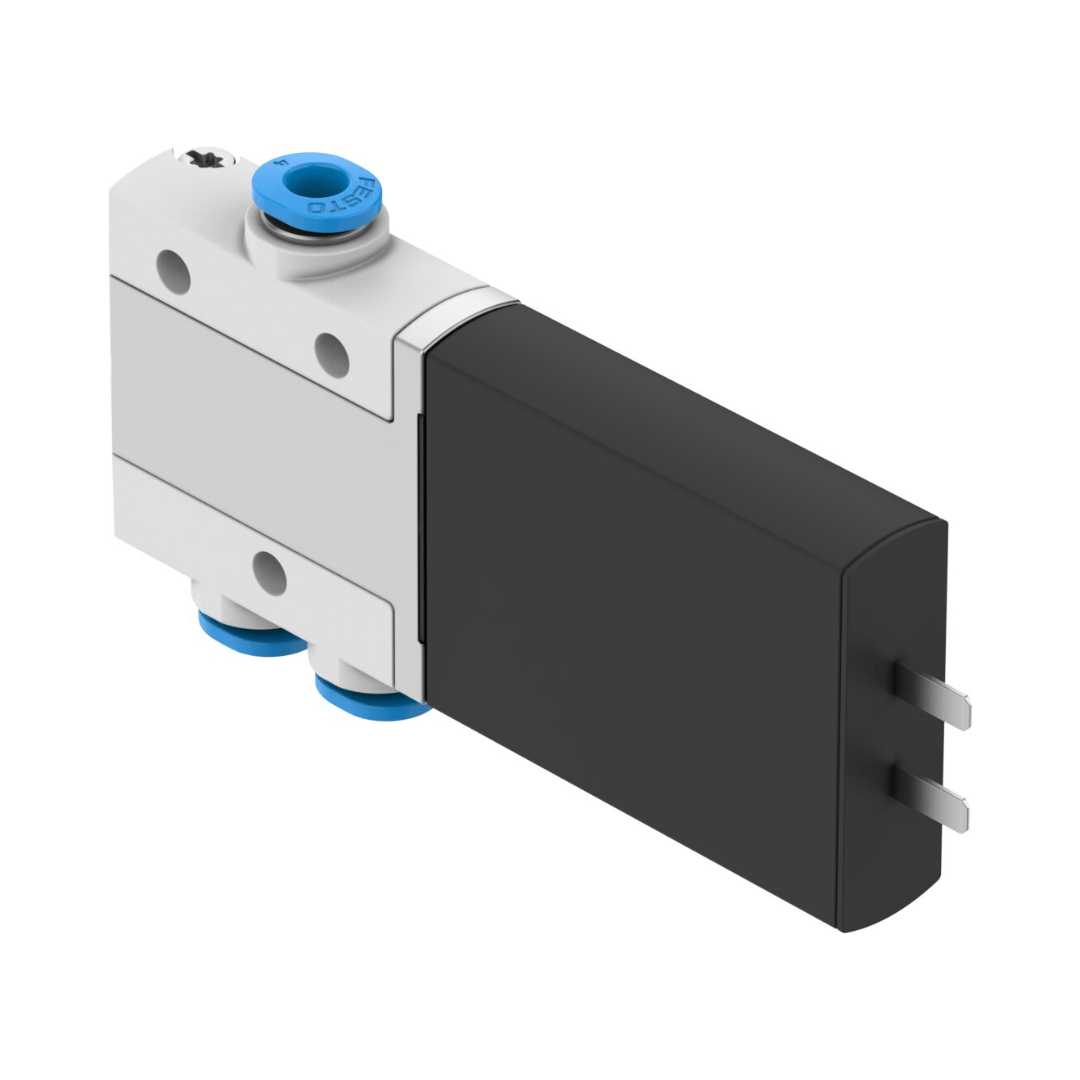

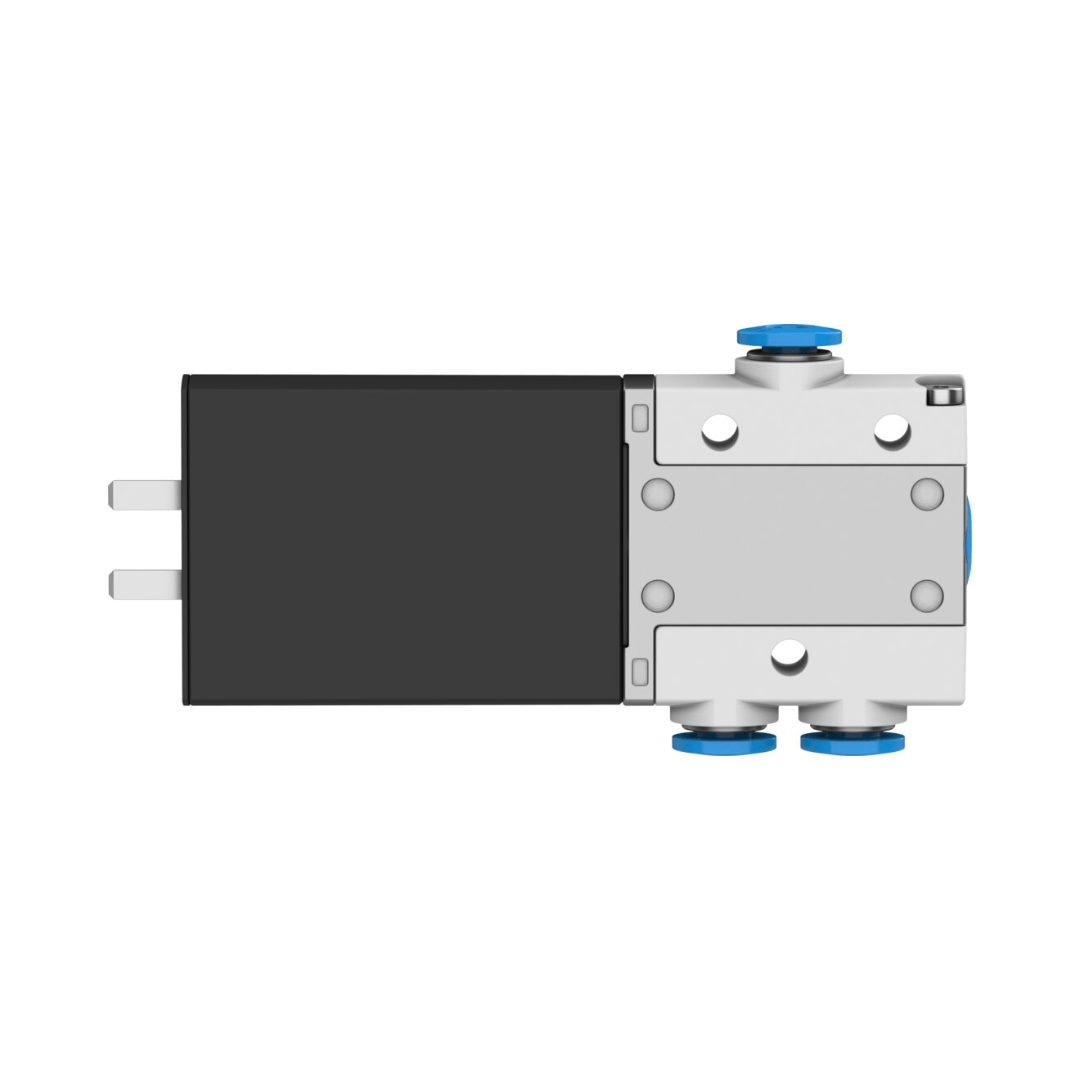

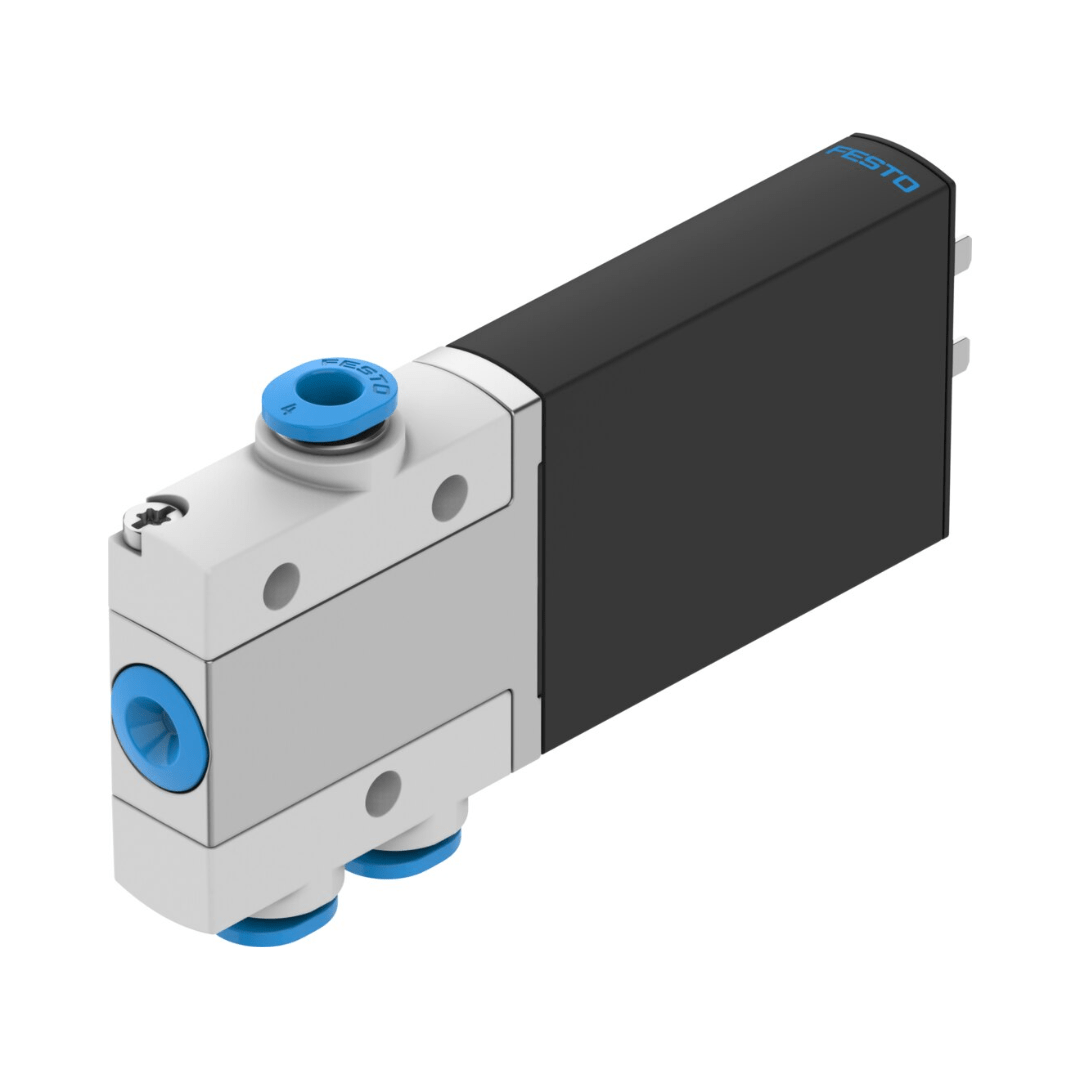

196154 - VÁLVULA MHE2-M1H-3/2O-QS-4

Informações Técnicas


• Função de válvula: 3/2 aberta monoestável
• Tipo de acionamento: elétrico
• Largura: 10 mm
• Vazão nominal padrão (normalizada de acordo com a norma DIN 1343): 100 l/min
• Conexão de trabalho pneumática: QS-4
• Tensão de alimentação: 24 V CC
• Pressão operacional: -0.09 MPa ... 0.8 MPa
• Pressão operacional: -0.9 bar ... 8 bar
• Pressão operacional: -13.05 psi ... 116 psi
• Estrutura: válvula de assento aliviada de pressão
• Tipo de retorno: Mola mecânica
• Grau de proteção: IP65
• Certificação: c UL us - Recognized (OL)
• Diâmetro nominal: 2 mm
• Largura do módulo: 14 mm
• Observação da largura do módulo: A distância mínima entre as válvulas é de 4 mm
• Função do escape: com controle de vazão
• Tipo de vedação: mole
• Posição de instalação: Indiferente
• Acionamento manual auxiliar: sem trava
• Tipo de comando: Direto
• Sentido da vazão: Reversível com restrições

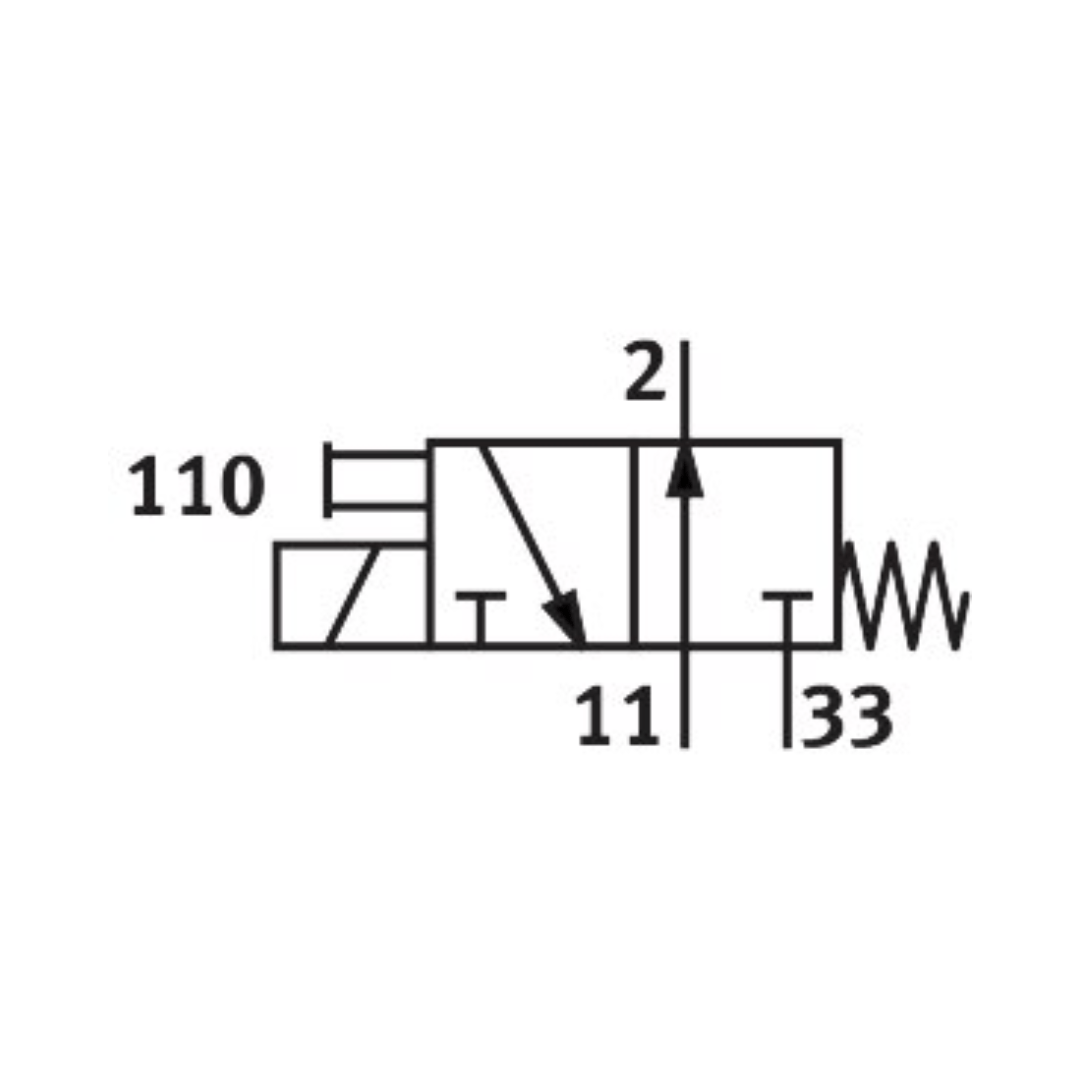

• Símbolo: 00991322
• Cobertura: Cobertura negativa
• Pressão operacional reversível: -0.09 MPa ... 0.1 MPa
• Pressão operacional reversível: -0.9 bar ... 1 bar
• Pressão operacional reversível: -13.05 psi ... 14.5 psi
• Frequência máx. de comutação: 130 Hz
• Tempo de comutação desligado: 3.5 ms
• Tempo de acionamento ligado: 7 ms
• Tempo de ativação: 100%
• Valores característicos da bobina eletromagnética: 24 V CC: 2,88 W
• Flutuações de tensão permitidas: +/- 10 %
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Resistência à vibração: Teste de transporte com grau de severidade 2, segundo FN 942017-4 e EN 60068-2-6
• Resistência a choques: Teste de choque com grau de severidade 2 segundo FN942017-5 e EN 60068-2-27
• Classe de resistência à corrosão KBK: 2 - resistência moderada à corrosão
• Conformidade LABS: VDMA24364-B1/B2-L
• Categoria para sala limpa: Classe 6, conforme ISO 14644-1
• Temperatura do meio: -5 oC ... 60 oC
• Temperatura ambiente: -5 oC ... 60 oC
• Peso do produto: 60 g
• Conexão elétrica: 2 pinos Conector macho
• Tipo de fixação: com orifício de passagem
• Conexão pneumática 11: QS-4
• Conexão pneumática 2: QS-4
• Conexão pneumática 33: QS-4
• Indicação sobre os materiais: Conformidade RoHS
• Material vedações: HNBR NBR
• Material corpo: Zinco fundido, revestido
• Material dos parafusos: Aço galvanizado

Manuais

• Catálogo MHE2-M1H-3/2O-QS-4 - Download
• Catálogo Válvulas solenóides MH2, MH3, MH4, válvulas de comutação rápida - Download
