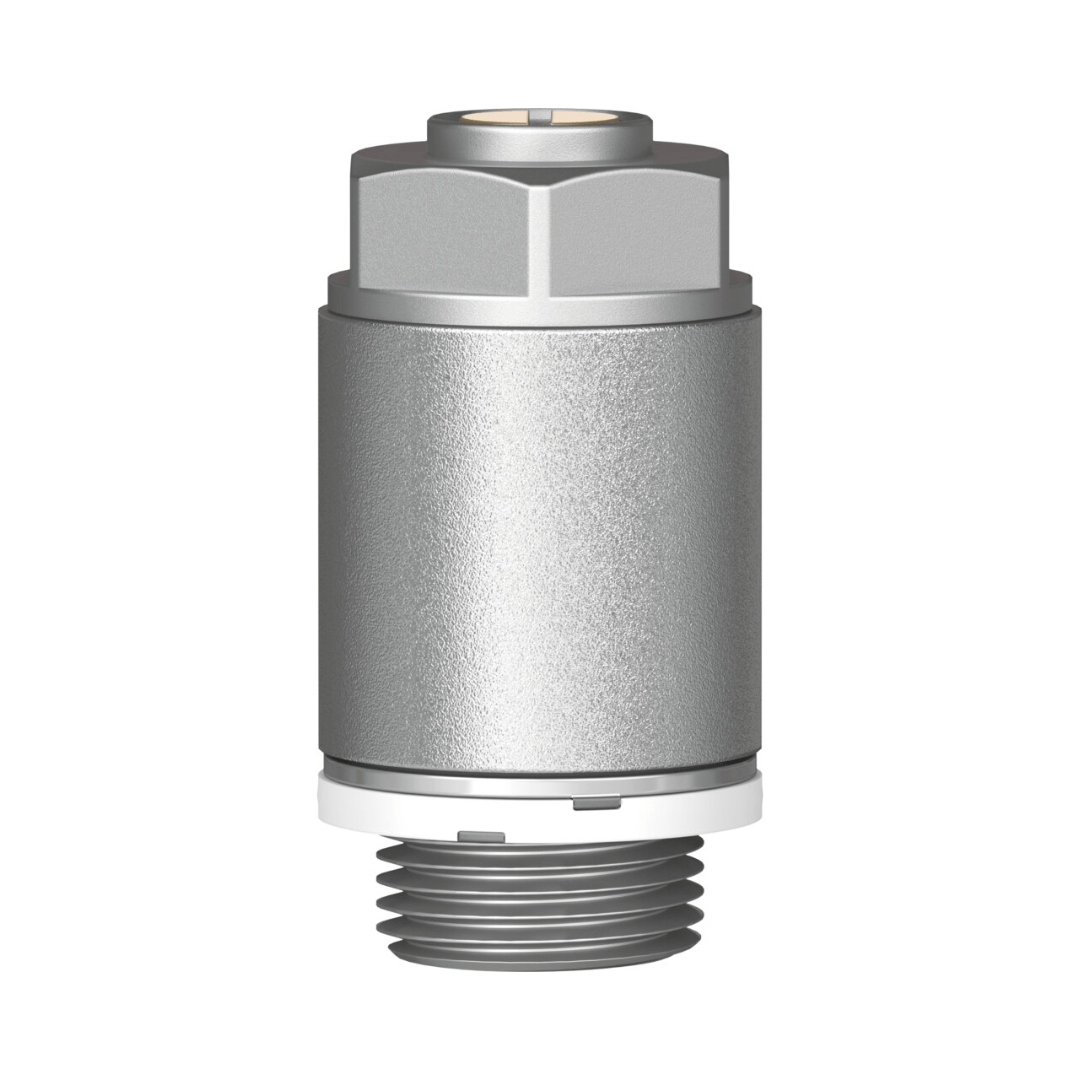

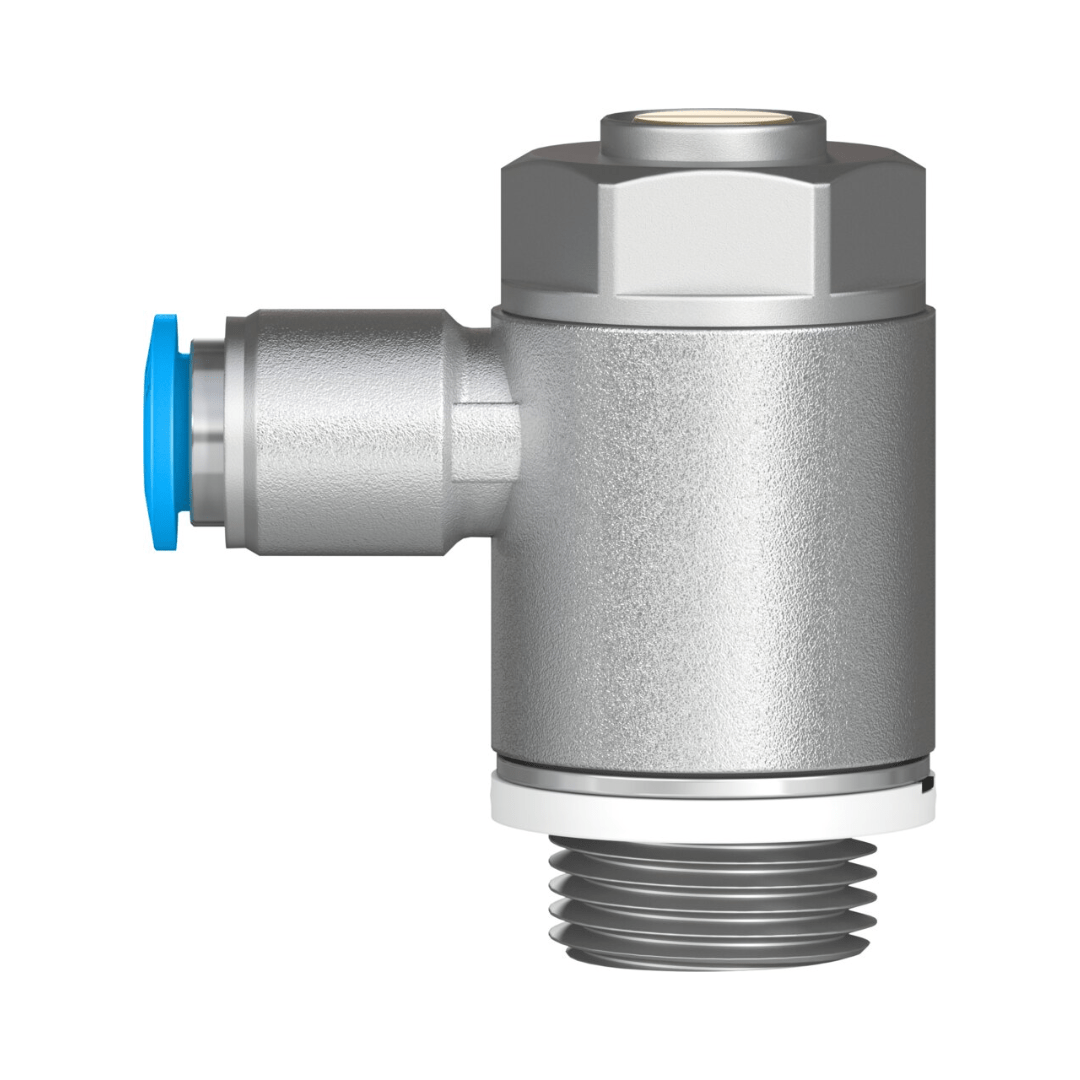

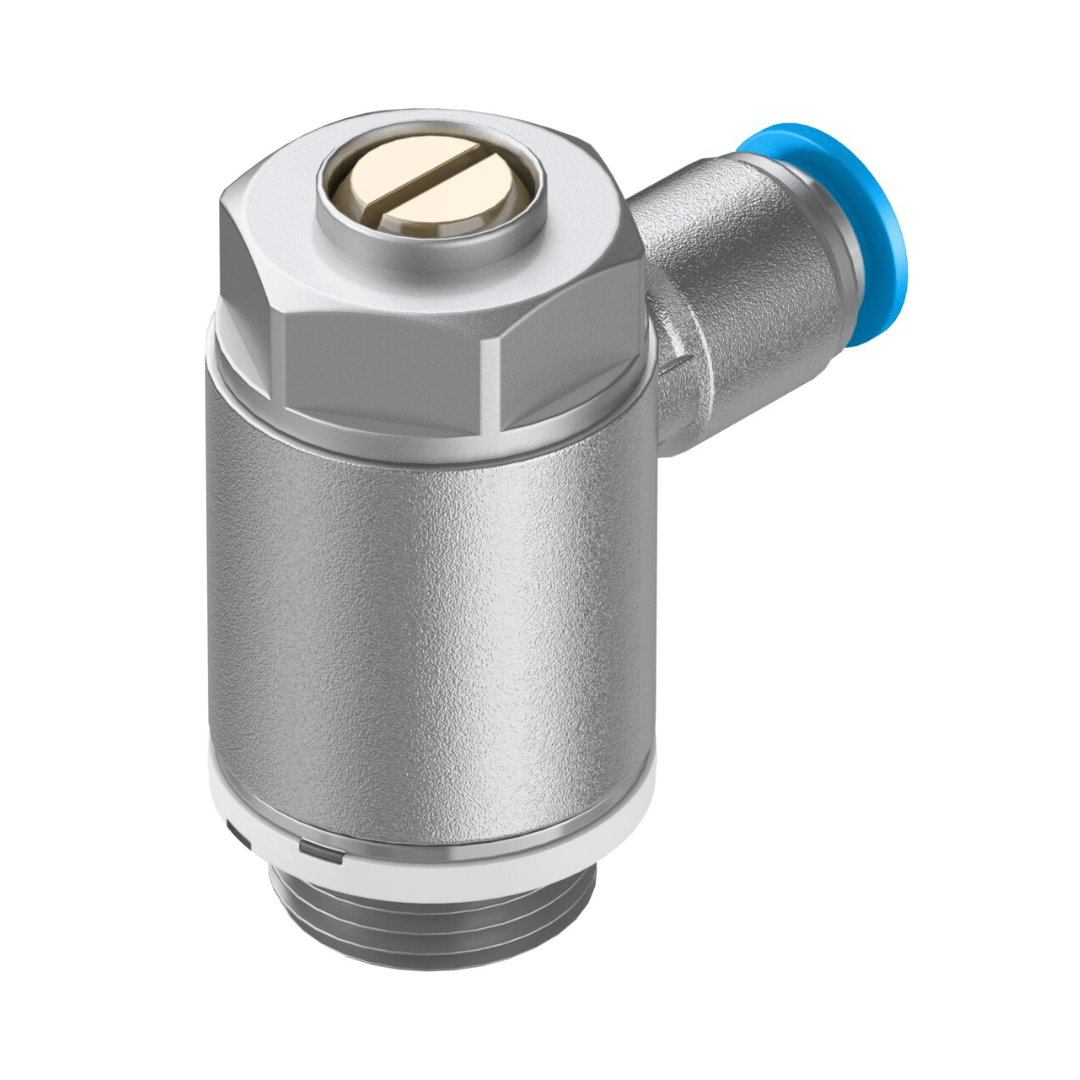

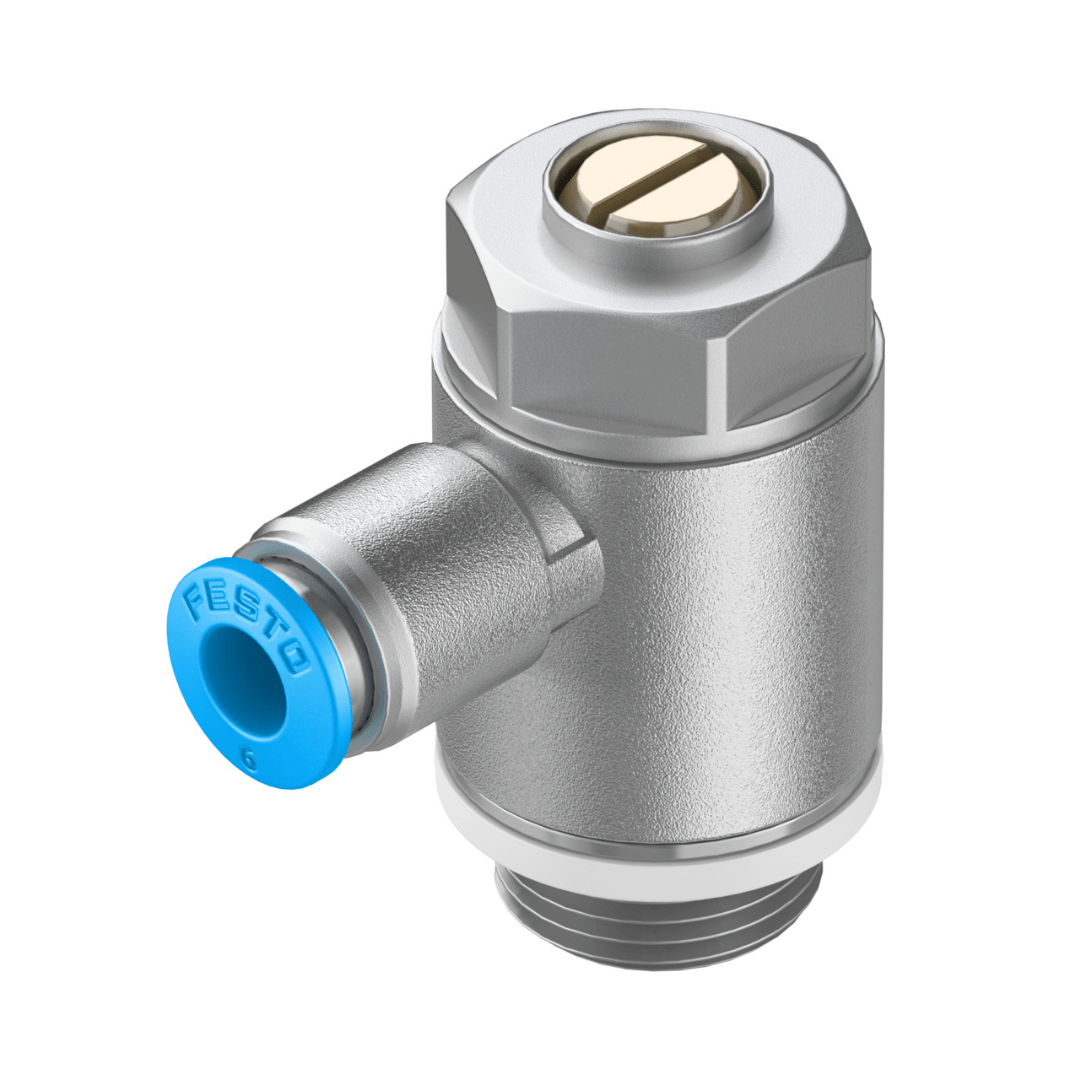

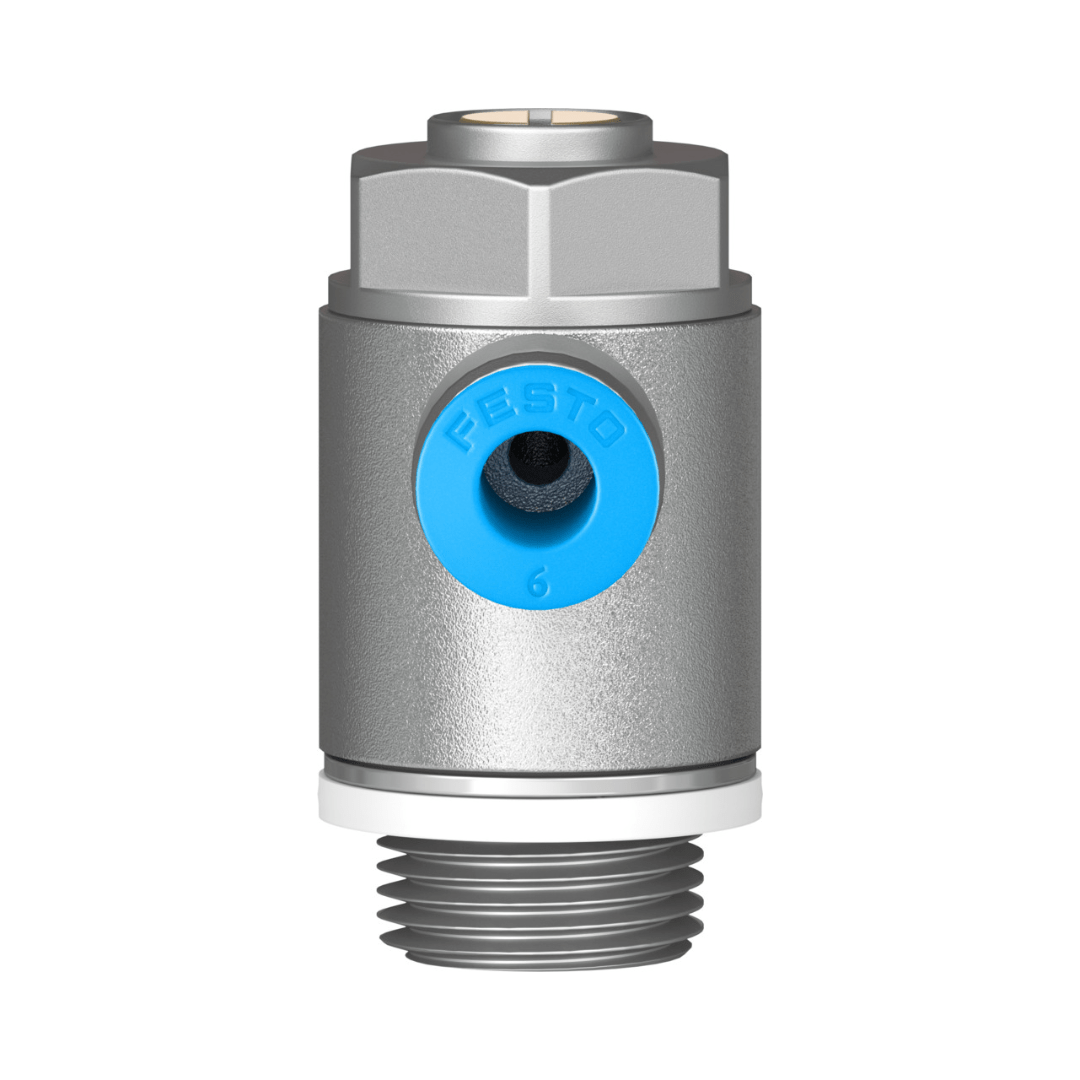

193149 - Válvula Reguladora de Fluxo Festo GRLA-3/8-QS-6-D

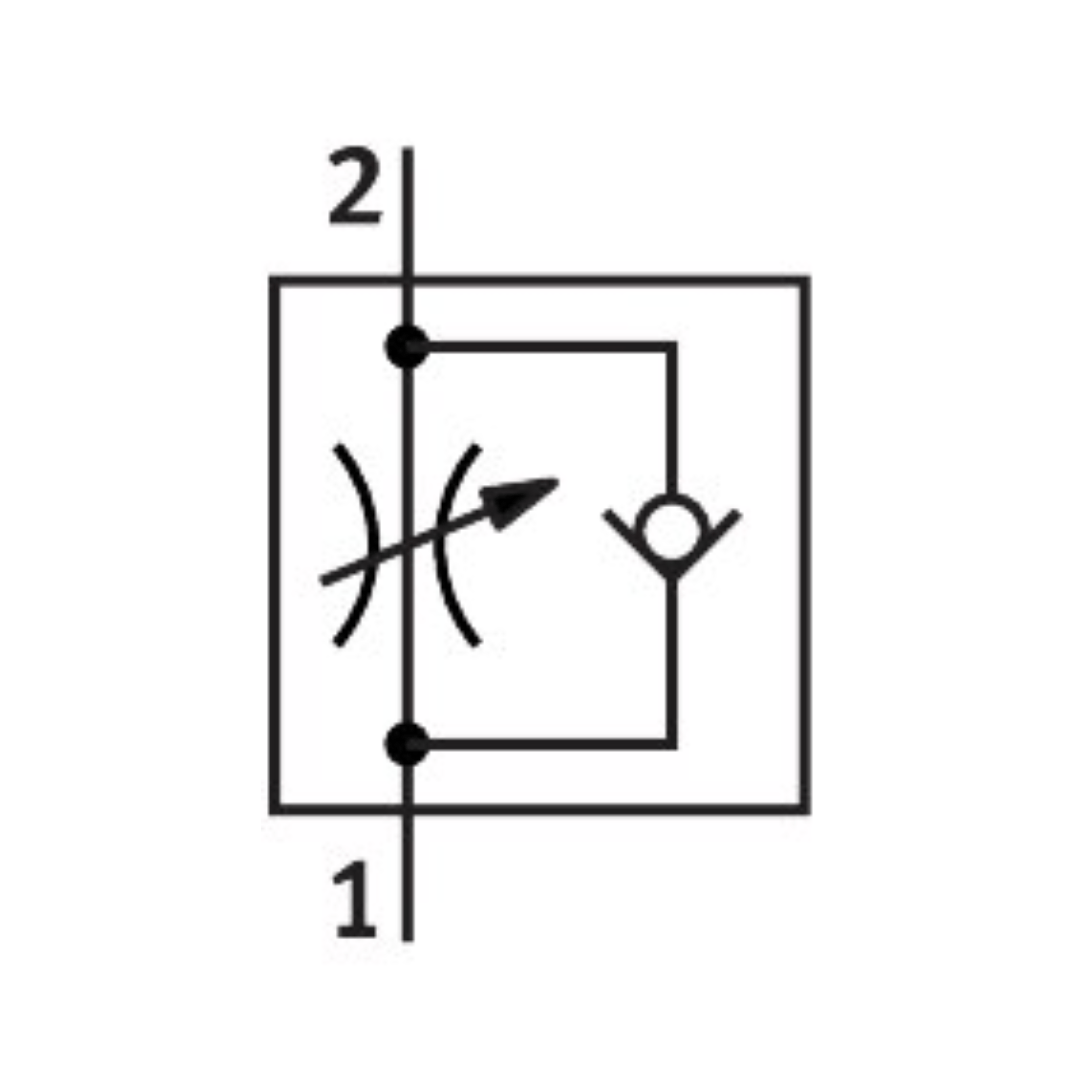

A válvula funciona como regulador de fluxo unidirecional de escape, possuindo conexão pneumática QS‑6 na entrada e G3/8 na saída, ajuste por parafuso com ranhura e fixação parafusável, oferecendo fluxo nominal de 495 l/min na direção da regulagem e entre 320 e 495 l/min na direção de retorno; pode ser instalada em qualquer posição e é identificada pelo símbolo 00991452. Opera com pressão operacional entre 0,2 e 10 bar em toda a faixa de temperatura, apresentando fluxo normal de 740 l/min na direção da regulagem (6 → 0 bar) e entre 840 e 890 l/min na direção de retorno (6 → 0 bar). Funciona com ar comprimido conforme ISO 8573‑1:2010 [7:4:4], admite operação com ar lubrificado — sendo obrigatório mantê‑la após iniciada — e possui conformidade LABS VDMA24364‑B1/B2‑L, além de categoria para sala limpa Classe 4 segundo ISO 14644‑1. Opera em temperaturas ambiente e do meio entre -10 °C e 60 °C, possui torque nominal de aperto de 10 Nm com tolerância de ±10% e pesa 60 g. Construída em conformidade com RoHS, utiliza munhão aparafusado em liga de alumínio, vedações em NBR, anel de desengate em POM, parafuso de ajuste em latão e conexão orientável em zinco fundido cromado, além de possuir classificação marítima conforme certificado aplicável.

Manuais

• Catálogo Válvula de controle de fluxo unidirecional GRxA, GRxZ - Download
• Ficha Técnica GRLA-3/8-QS-6-D - Download
