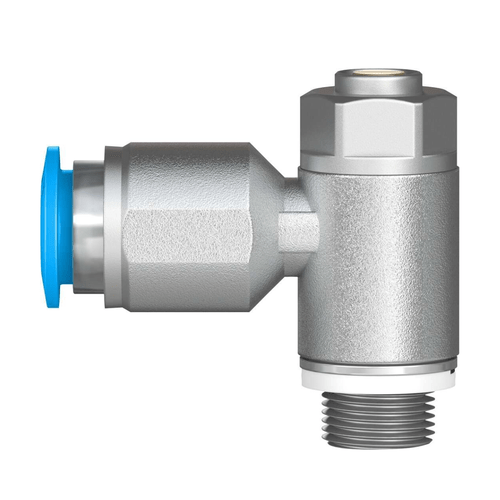

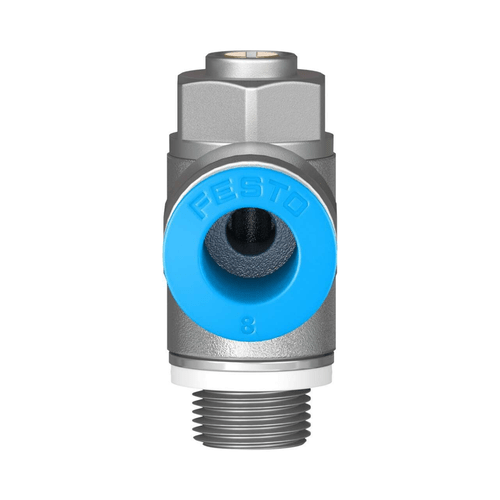

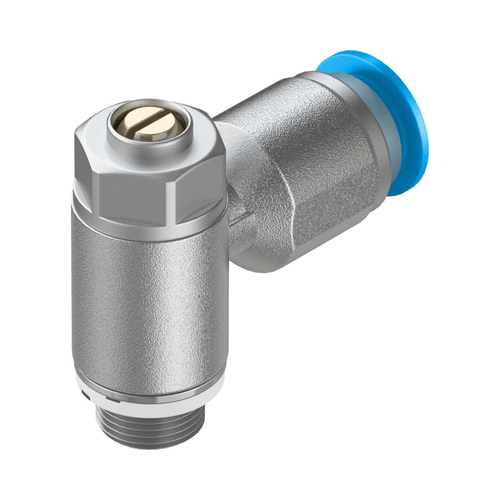

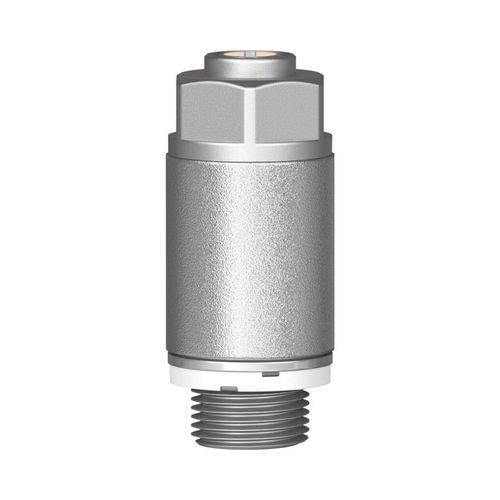

193145 - Válvula Reguladora de Fluxo Festo GRLA-1/8-QS-8-D

A válvula atua como regulador de fluxo unidirecional de escape e possui conexão pneumática QS‑8 na entrada e G1/8 na saída, ajuste por parafuso com ranhura e fixação parafusável, oferecendo fluxo nominal de 215 l/min na direção da regulagem e entre 175 e 250 l/min na direção de retorno, podendo ser instalada em qualquer posição e identificada pelo símbolo 00991452. Opera em toda a faixa de temperatura com pressão operacional entre 0,2 e 10 bar, apresentando fluxo normal de 400 l/min na direção da regulagem (6 → 0 bar) e entre 330 e 410 l/min no retorno (6 → 0 bar). Funciona com ar comprimido conforme ISO 8573‑1:2010 [7:4:4], admitindo operação com ar lubrificado — sendo obrigatório mantê‑la após iniciada — e possui conformidade LABS VDMA24364‑B1/B2‑L, além de categoria para sala limpa Classe 4 conforme ISO 14644‑1. Pode operar entre -10 °C e 60 °C tanto no ambiente quanto no meio, conta com torque nominal de aperto de 3 Nm com tolerância de ±10% e pesa 22 g. Construída em conformidade com RoHS, a válvula possui munhão aparafusado em liga de alumínio, vedações em NBR, anel de desengate em POM, parafuso de ajuste em latão e conexão orientável em zinco fundido cromado, além de possuir classificação marítima conforme certificado aplicável.

Manuais

• Ficha técnica - GRLA-1/8-QS-8-D - Download
