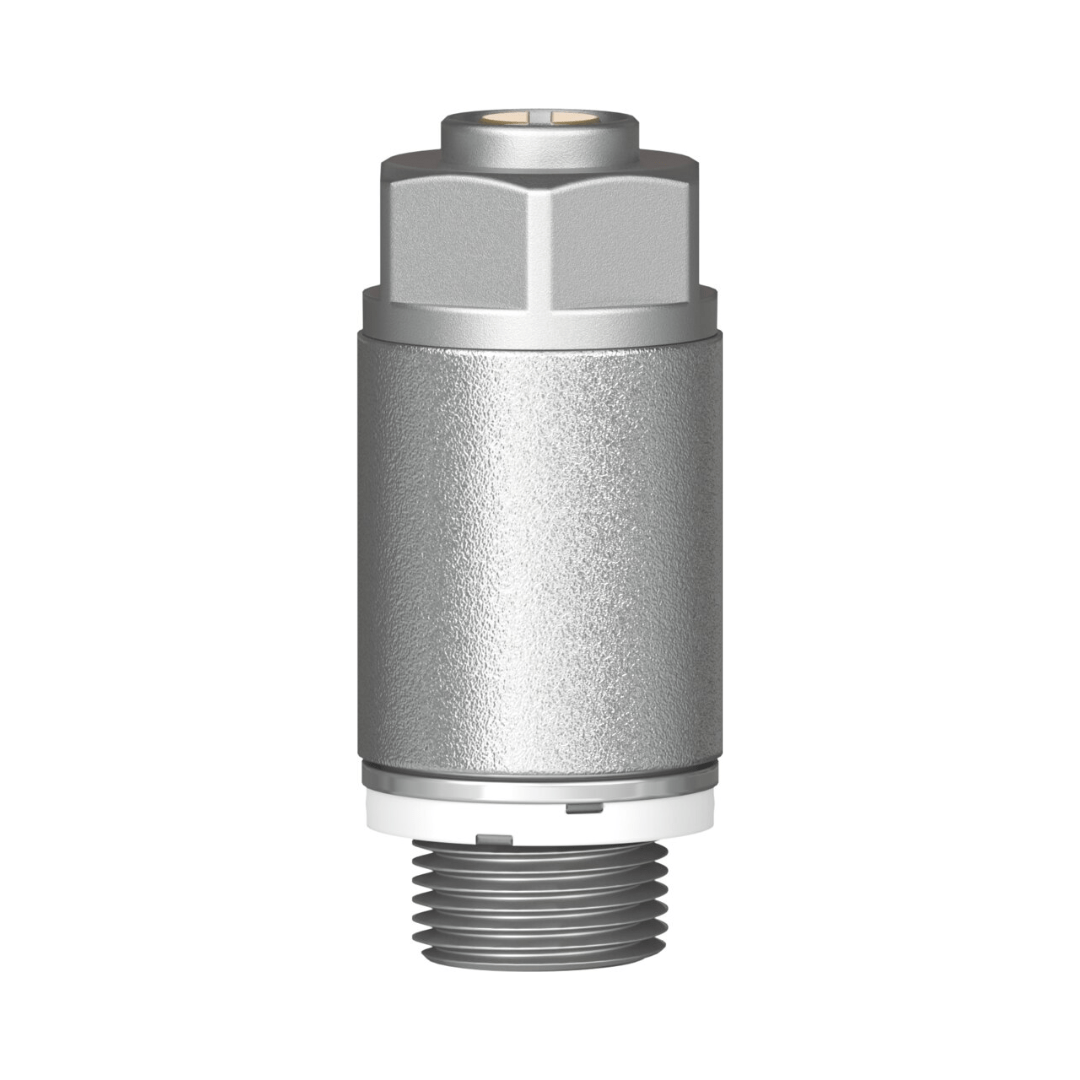

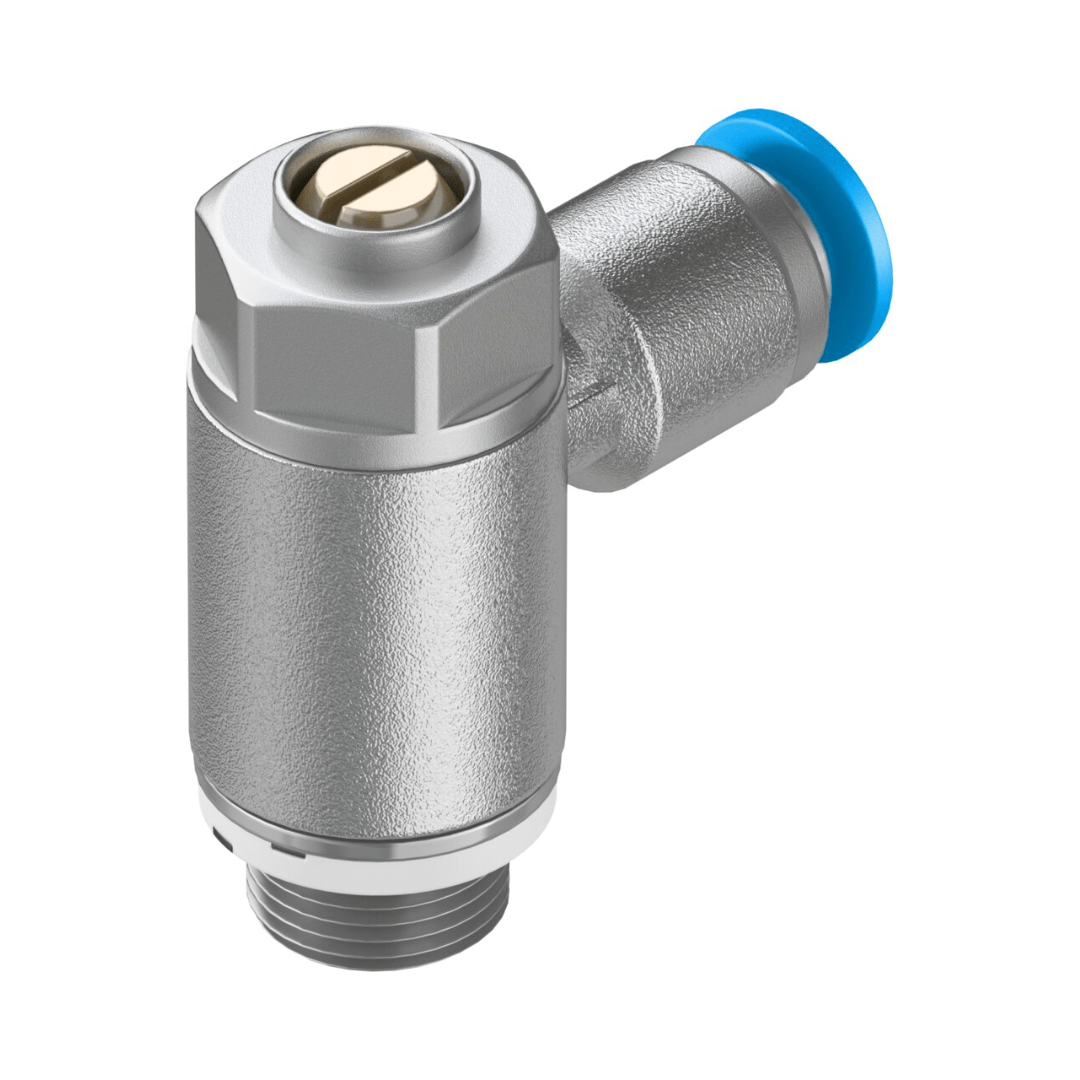

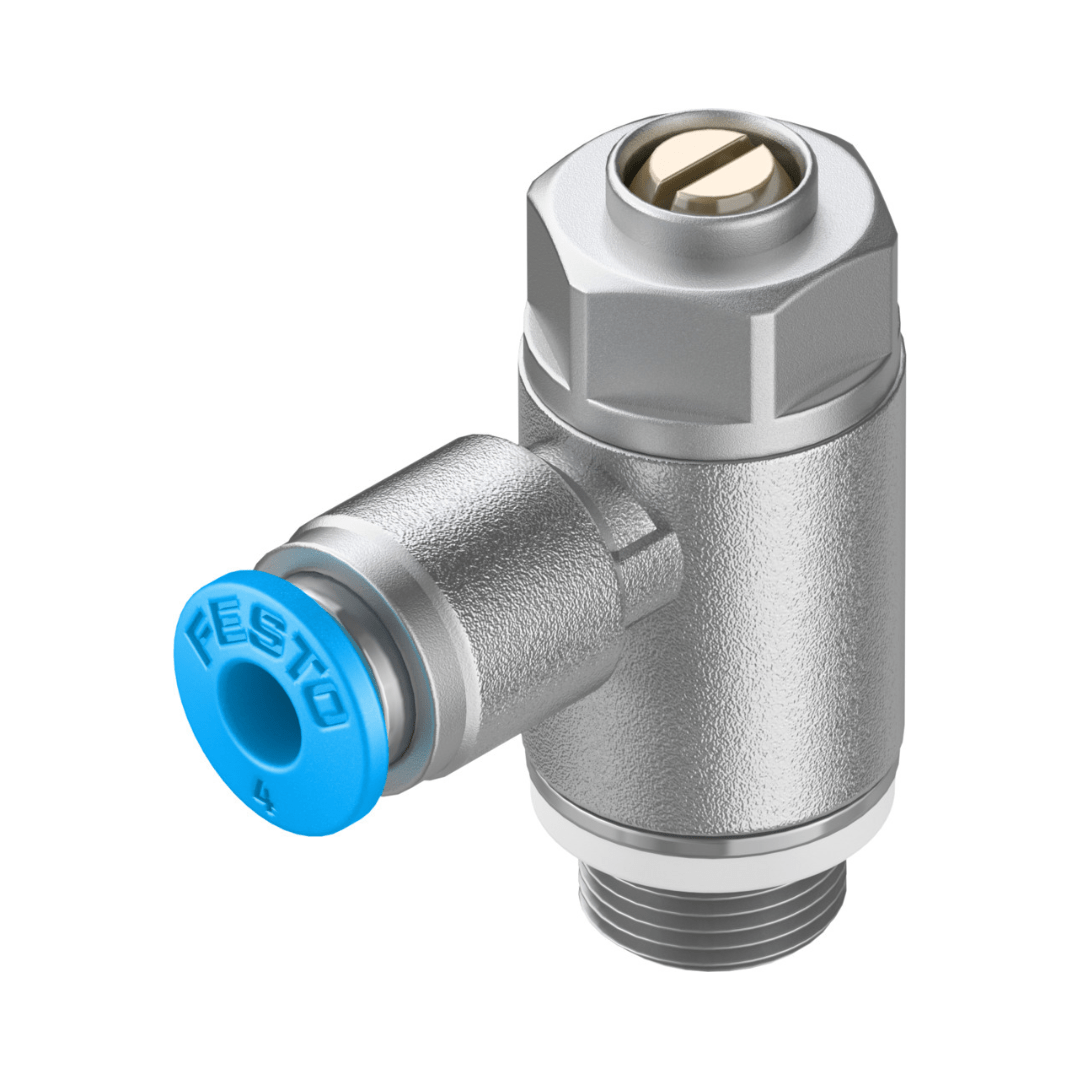

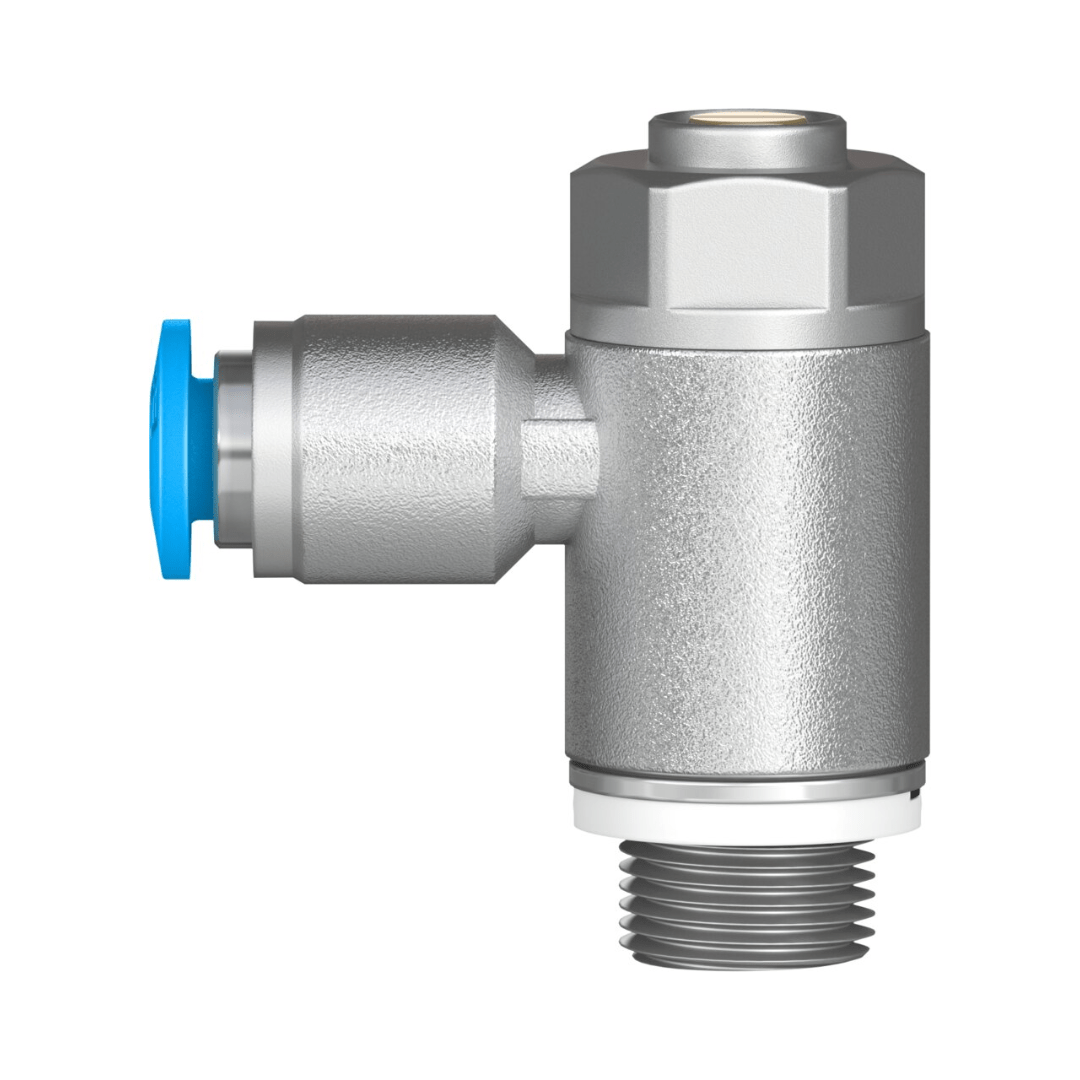

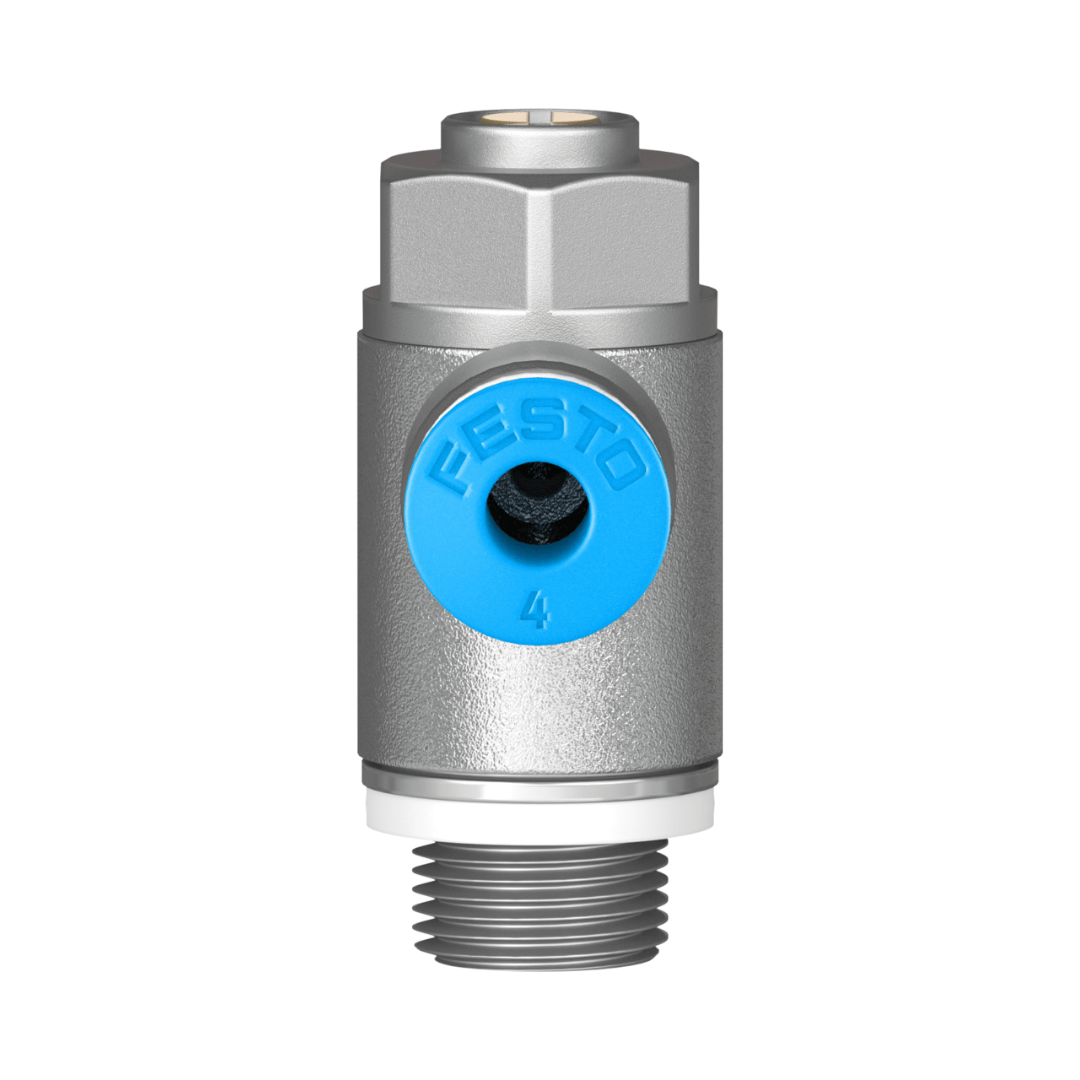

193143 - Válvula Reguladora de Fluxo Festo GRLA-1/8-QS-4-D

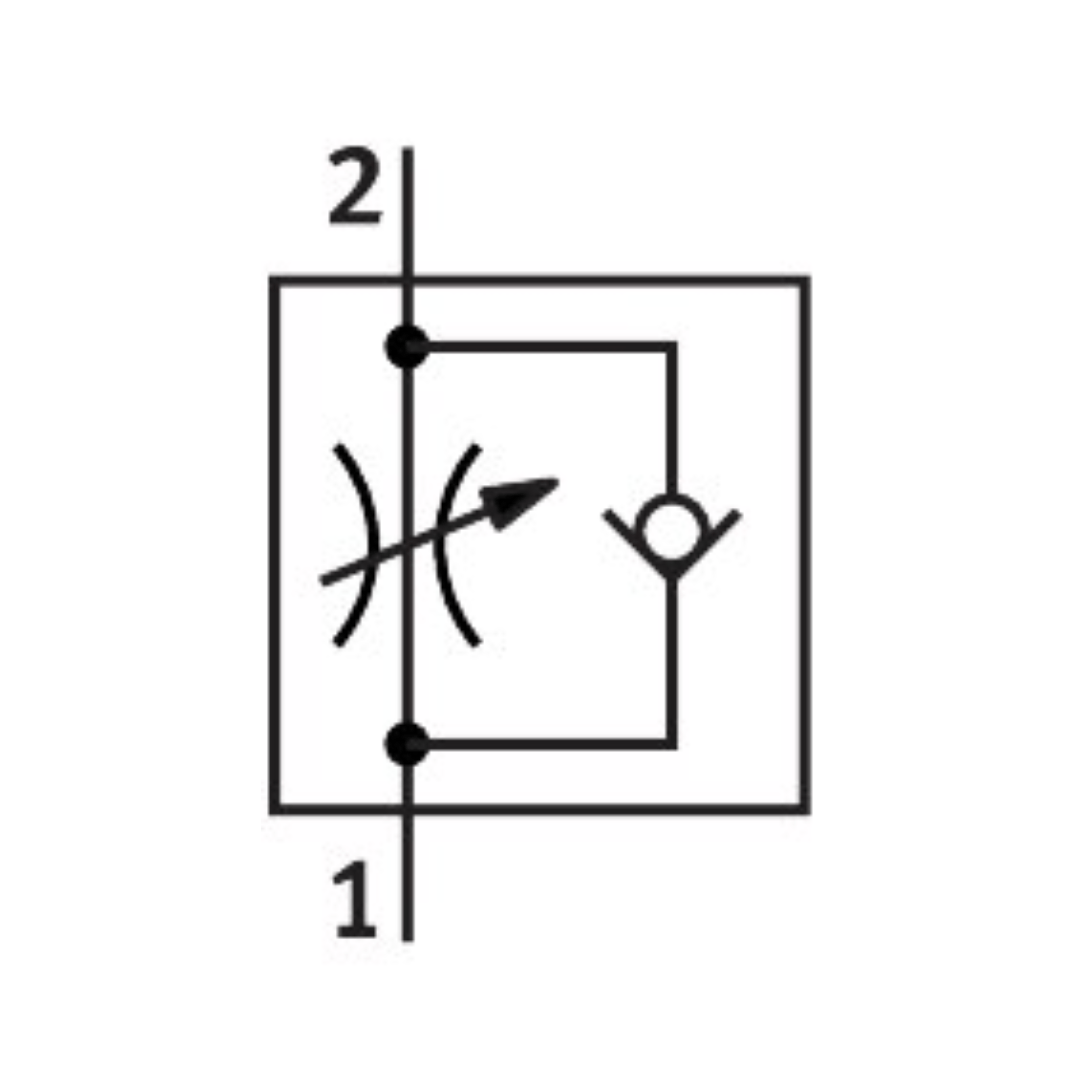

A válvula atua como regulador de fluxo unidirecional de escape, contando com conexão pneumática QS‑4 e conexão G1/8, ajuste por parafuso com ranhura e fixação parafusável, oferecendo fluxo nominal de 160 l/min na direção da regulagem e entre 120 e 190 l/min na direção de retorno. Pode ser instalada em qualquer posição, é identificada pelo símbolo 00991452 e opera em toda a faixa de temperatura com pressão de 0,2 a 10 bar, apresentando fluxo normal de 250 l/min na direção da regulagem (6 → 0 bar) e entre 270 e 300 l/min no retorno (6 → 0 bar). Trabalha com ar comprimido conforme ISO 8573‑1:2010 [7:4:4], admite operação com ar lubrificado — sendo obrigatório mantê‑la após iniciada — e possui conformidade LABS VDMA24364‑B1/B2‑L, além de categoria para sala limpa Classe 4 conforme ISO 14644‑1. Opera em temperaturas entre -10 °C e 60 °C tanto no ambiente quanto no meio, conta com torque nominal de aperto de 3 Nm com tolerância de ±10% e pesa 22 g. Atende à conformidade RoHS e é construída com munhão aparafusado em liga de alumínio, vedações em NBR, anel de desengate em POM, parafuso de ajuste em latão e conexão orientável em zinco fundido cromado, além de possuir classificação marítima conforme certificado aplicável.

Manuais

• Catálogo Válvula de controle de fluxo unidirecional GRxA, GRxZ - Download
• Ficha Técnica GRLA-1/8-QS-4-D - Download
