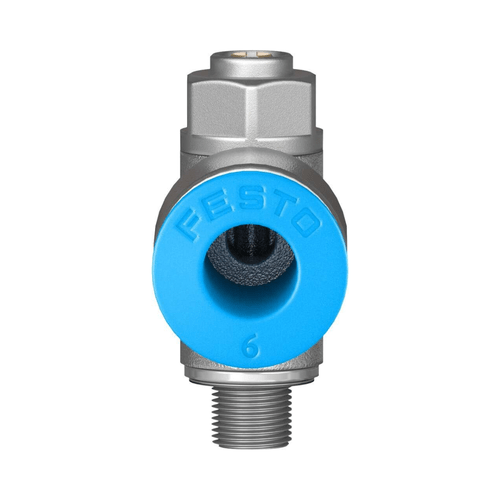

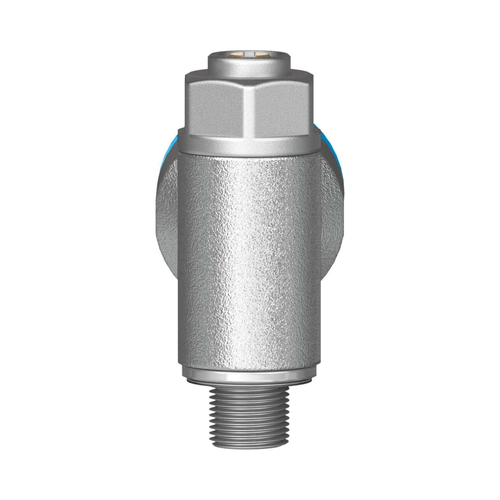

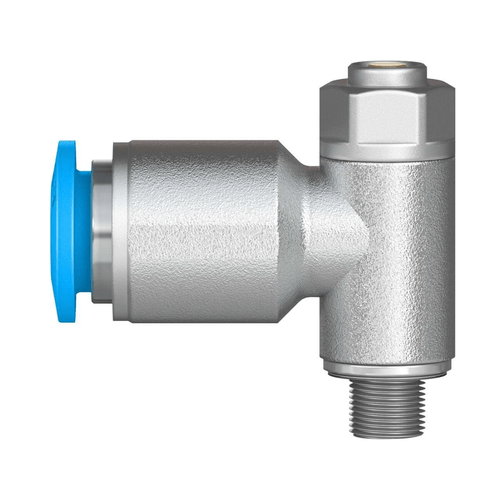

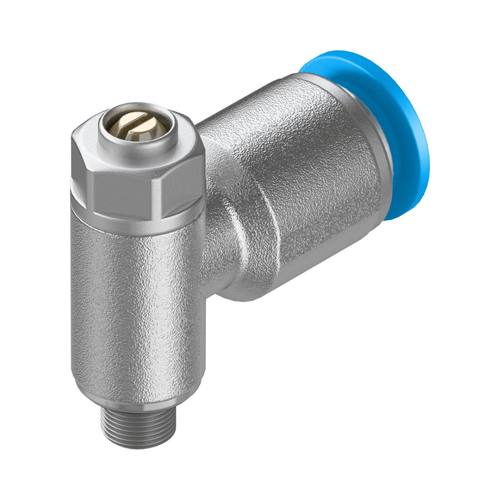

193139 - Válvula Reguladora de Fluxo Festo GRLA-M5-QS-6

Especificações Técnicas

Função de válvula

Regulador de fluxo unidirecional de escape

Conexão pneumática 1

QS-6

Conexão pneumática 2

M5

Elemento de ajuste

Parafuso com ranhura

Tipo de fixação

Parafusável

Fluxo nominal normal na direção da regulagem

115 l/min

Fluxo nominal padrão na direção de retorno

70 l/min ... 110 l/min

Temperatura ambiente

-10 °C ... 60 °C

Classificação marítima

ver certificado

Posição de instalação

Indiferente

Símbolo

991452

Pressão operacional por toda a faixa de temperatura

0,2 bar ... 10 bar

Fluxo normal na direção da regulagem 6 -> 0 bar

185 l/min

Fluxo normal na direção de retorno 6 -> 0 bar

145 l/min ... 170 l/min

Meio de operação

Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Temperatura do meio

-10 °C ... 60 °C

Torque de aperto nominal

0,8 Nm

Tolerância a torque de aperto nominal

± 10%

Peso do produto

13 g

Material do munhão aparafusado

Latão

Indicação sobre os materiais

Conformidade RoHS

Material vedações

NBR

Material do anel de desengate

POM

Material do parafuso de ajuste

Latão

Material de conexão orientável

Zinco fundido

cromado

Tempo de comutação desligado

11 ms

Tempo de acionamento ligado

8 ms

Meio de operação

Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Temperatura do meio

-10 °C ... 60 °C

Meio de controle

Ar comprimido, conforme ISO 8573-1:2010 [7:4:4]

Torque de aperto nominal

11 Nm

Tolerância a torque de aperto nominal

± 20%

Torque de acionamento permitido parafuso de regulagem

1 Nm

Peso do produto

73,9 g

Material da tampa

PBT

Material vedações

NBR

Material do parafuso vazado

Liga de alumínio
