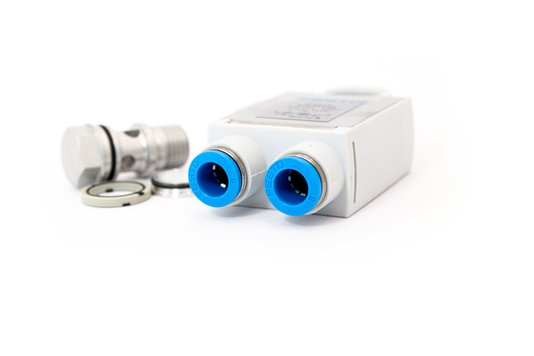

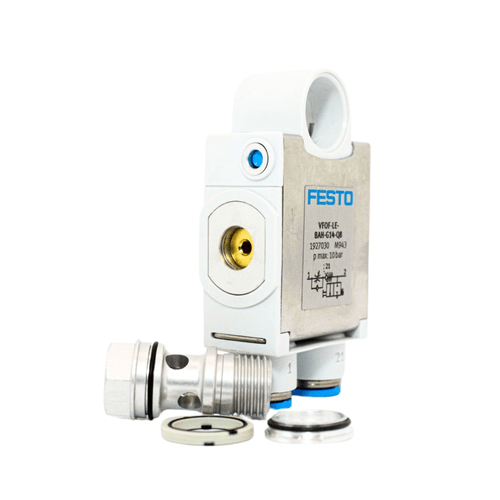

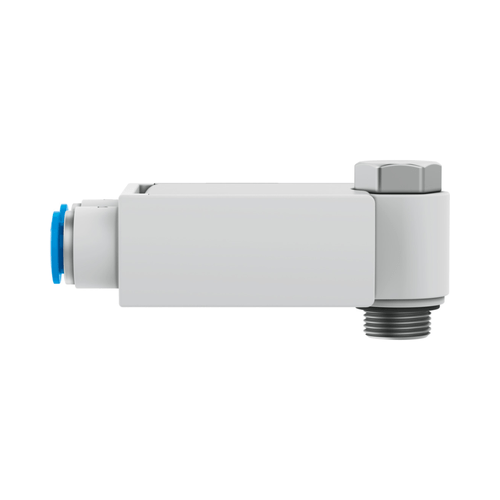

1927030 - Válvula Reguladora de Fluxo Festo VFOF-LE-BAH-G14-Q8

Informações Técnicas

• Função de válvula: Regulador de fluxo unidirecional de escape
• Seleção de função adicional: válvula de retenção controlada
• Conexão pneumática 1: QS-8
• Conexão pneumática 2: G1/4
• Tipo de acionamento: Manual
• Conexão do ar de comando 21: QS-8
• Elemento de ajuste: Sextavado interno
• Tipo de fixação: Parafusável
• Fluxo nominal normal na direção da regulagem: 590 l/min
• Fluxo nominal padrão na direção de retorno: 310 l/min ... 540 l/min
• Pressão operacional: 0.02 MPa ... 1 MPa
• Pressão operacional: 0.2 bar ... 10 bar
• Pressão operacional: 2.9 psi ... 145 psi
• Pressão de controle MPa: 0.2 MPa ... 1 MPa
• Pressão do piloto: 2 bar ... 10 bar
• Pressão de controle psi: 29 psi ... 145 psi
• Temperatura ambiente: -10 oC ... 60 oC
• Material corpo: PBT
• Proteção contra explosão: Zona 2 (ATEX) Zona 22 (ATEX)
• Posição de instalação: Indiferente
• Tipo de acionamento da função de retenção controlada: Pneumático
• Função de exaustão manual: sem trava

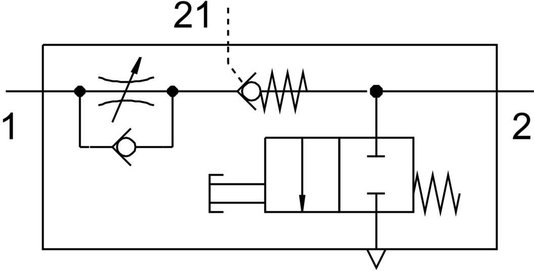

• Símbolo: 00991958
• Girabilidade: 360 graus/nenhuma capacidade de giro contínua permitida
• Pressão operacional por toda a faixa de temperatura: 0.02 MPa ... 1 MPa
• Pressão operacional por toda a faixa de temperatura: 0.2 bar ... 10 bar
• Pressão operacional por toda a faixa de temperatura: 2.9 psi ... 145 psi
• Fluxo normal na direção da regulagem 6 -> 0 bar: 940 l/min
• Fluxo normal na direção de retorno 6 -> 0 bar acionado: 830 l/min ... 1000 l/min
• Fluxo normal na direção de retorno 6 -> 0 bar não acionado: 840 l/min ... 1000 l/min
• Vazão nominal padrão acionada no sentido de retorno: 315 l/min ... 540 l/min
• Vazão nominal padrão na direção de retorno: 310 l/min ... 540 l/min
• Tempo de comutação desligado: 11 ms
• Tempo de acionamento ligado: 8 ms
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Conformidade LABS: VDMA24364-B1/B2-L
• Temperatura do meio-10 oC ... 60 oC
• Meio de controleAr comprimido, conforme ISO 8573-1:2010 [7:4:4]
• Torque de aperto nominal: 10 Nm
• Tolerância a torque de aperto nominal: ± 20 %
• Torque de acionamento permitido parafuso de regulagem: 1 Nm
• Peso do produto: 73.9 g
• Material da tampa: ES-BE
• Indicação sobre os materiais: Conformidade RoHS
• Material da tampa: PBT
• Material vedações: NBR
• Material do parafuso vazado: Liga de alumínio
• Material casquilho: Liga de alumínio
• Material do anel de desengate: POM
• Material do parafuso de ajuste: Latão

Manuais

• Ficha técnica - VFOF-LE-BAH-G14-Q8 - Download
