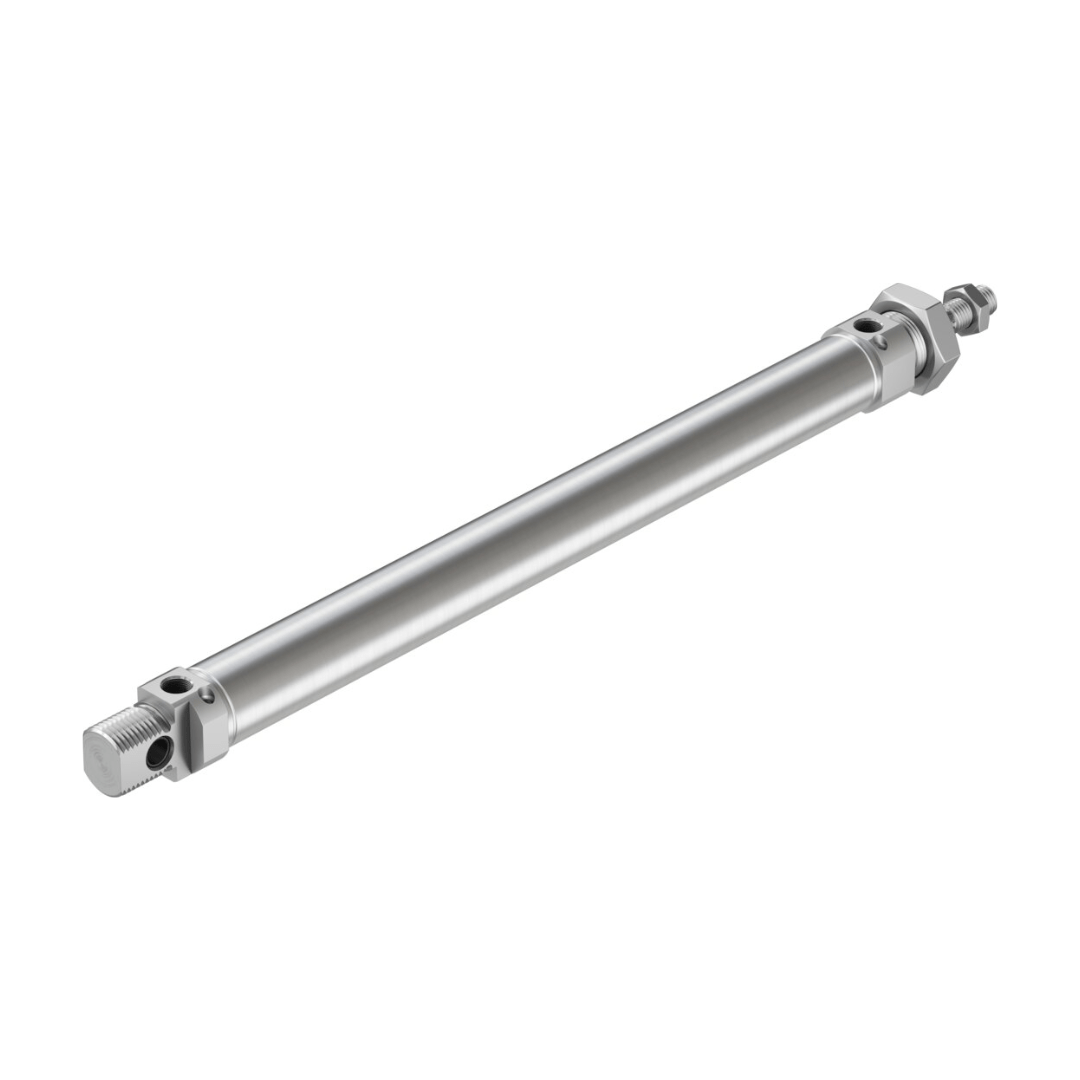

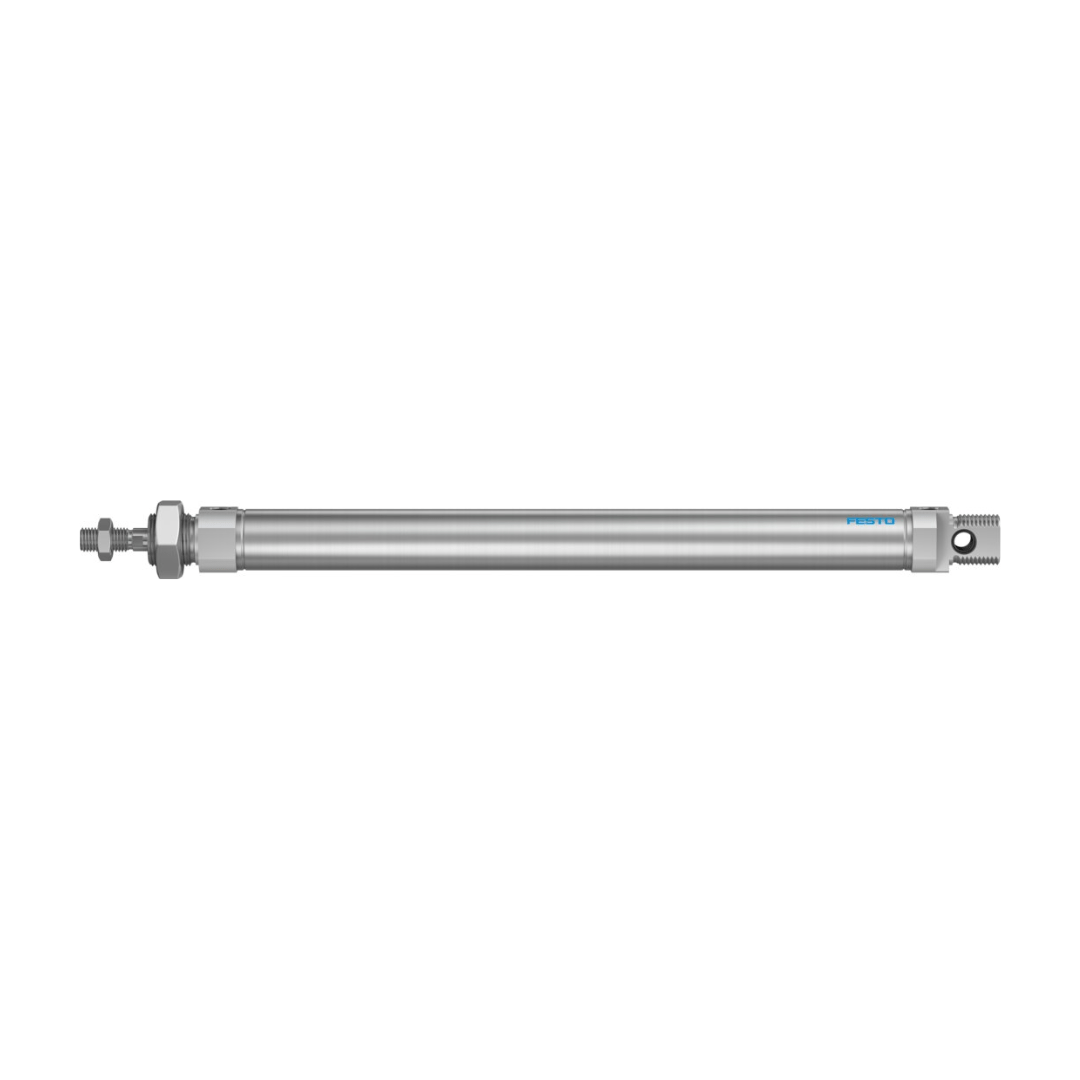

19252 - Atuador Normalizado Festo DSNU-25-250-PPV-A

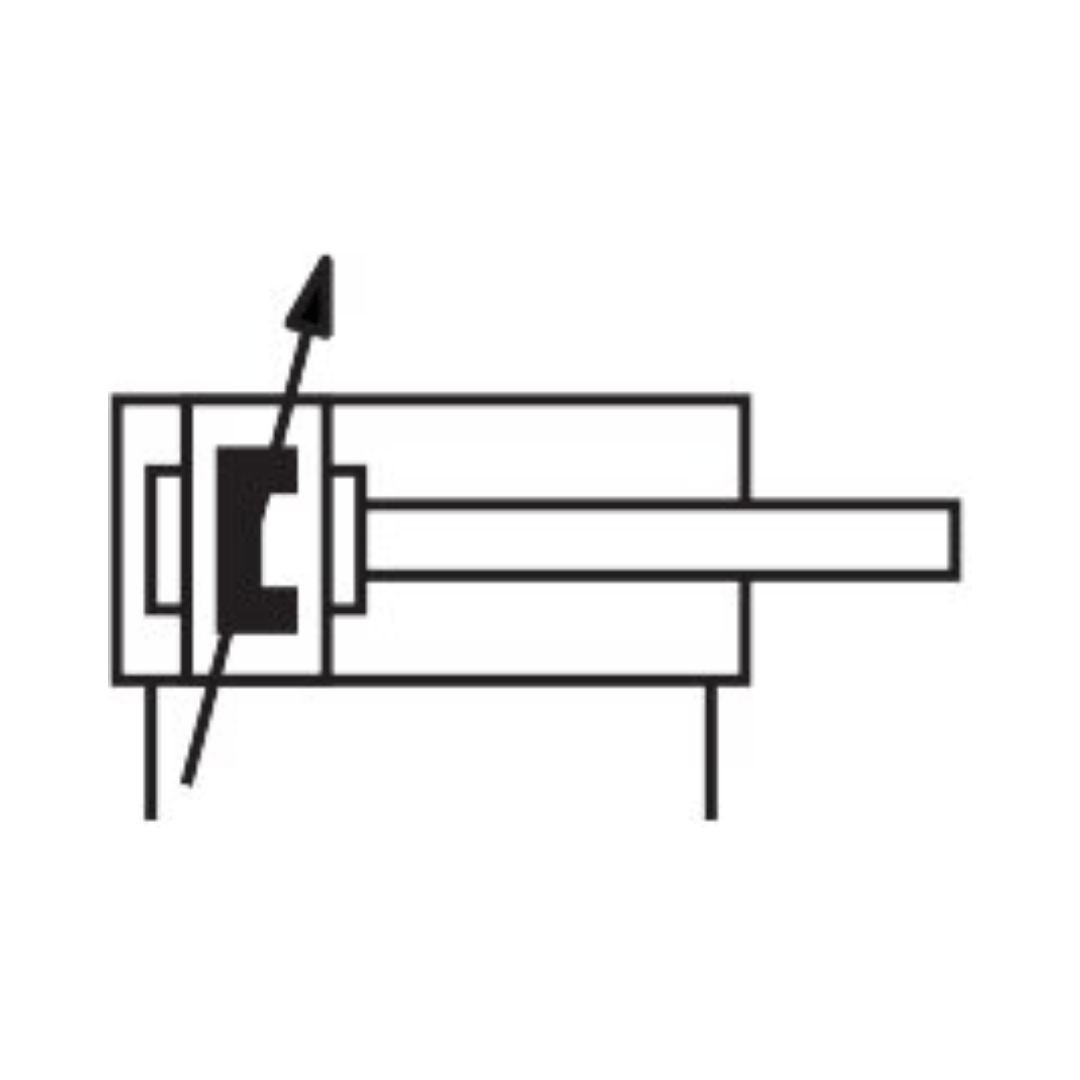

O cilindro possui curso de 250 mm e êmbolo com diâmetro de 25 mm, apresentando terminação de haste M10x1,25 com rosca macho e estrutura formada por êmbolo, haste e camisa do atuador, além de amortecimento pneumático ajustável em ambos os lados; sua instalação é indiferente e está em conformidade com a norma ISO 6432, permitindo detecção de posição por sensor de proximidade e utilizando variante de haste simples identificada pelo símbolo 00991235. Opera em dupla ação com pressão operacional entre 0,1 MPa e 1 MPa (1 a 10 bar), funcionando com ar comprimido conforme ISO 8573‑1:2010 [7:4:4], admitindo operação com ar lubrificado — sendo obrigatório mantê‑la após iniciada. Possui classe de resistência à corrosão KBK 2, conformidade LABS VDMA24364‑B1/B2‑L e categoria para sala limpa Classe 6 segundo ISO 14644‑1, operando em temperaturas ambiente entre -20 °C e 80 °C. O cilindro apresenta força de impacto de 0,3 J nas posições finais, curso de amortecimento de 17 mm, força teórica a 6 bar de 294,5 N no avanço e 247,4 N no retorno, além de cargas móveis de 71 g em curso zero, com suplemento de 6 g na massa movida e 11 g no peso total a cada 10 mm adicionais; seu peso básico é de 238 g. A fixação é realizada por acessórios, a conexão pneumática é G1/8 e o atuador atende à conformidade RoHS, sendo construído com tampa em liga de alumínio anodizado incolor, vedações em NBR e TPE‑U(PU), haste em aço inoxidável de alta liga e camisa também em aço inoxidável de alta liga.

Manuais

• Catálogo Cilindros redondos DSNU - Download
• Ficha Técnica DSNU-25-250-PPV-A - Download
