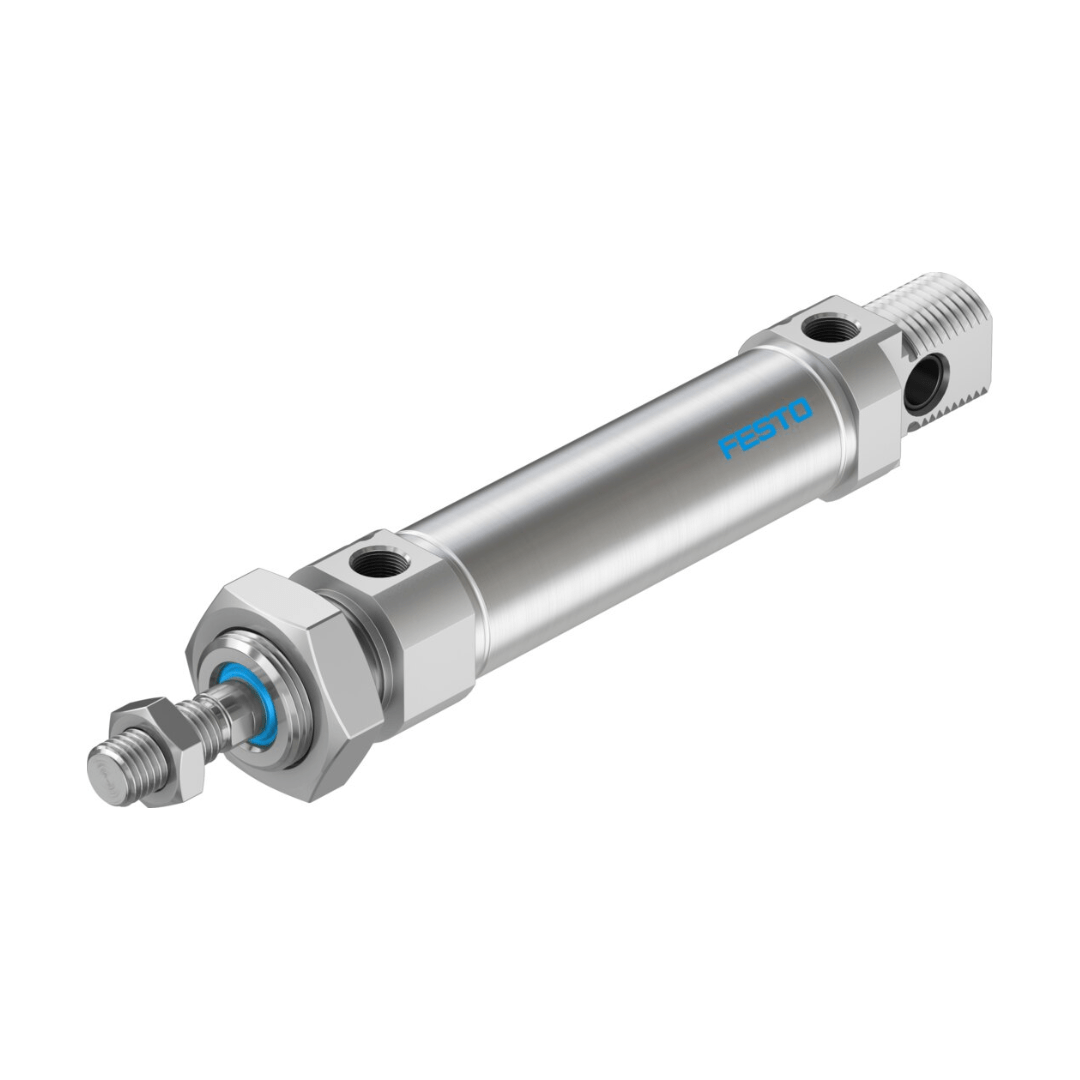

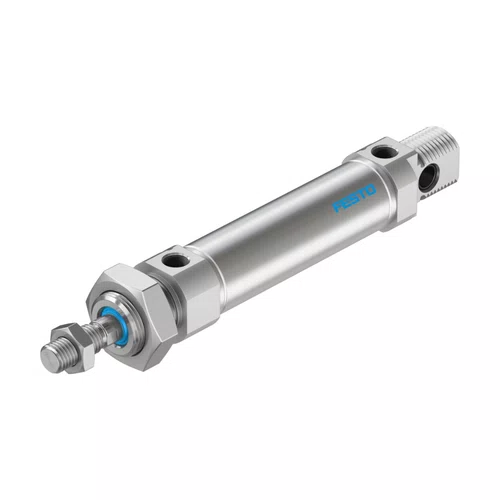

19246 - Atuador Normalizado Festo DSNU-25-50-PPV-A

O atuador possui curso de 50 mm e êmbolo com diâmetro de 25 mm, apresentando terminação de haste M10x1,25 com rosca macho e estrutura composta por êmbolo, haste e camisa do atuador, além de amortecimento pneumático ajustável em ambos os lados; sua instalação é indiferente e o modelo segue a norma ISO 6432, permitindo detecção de posição por sensor de proximidade e utilizando variante de haste simples identificada pelo símbolo 00991235. Opera em dupla ação com pressão operacional entre 0,1 MPa e 1 MPa (1 a 10 bar), utilizando ar comprimido conforme ISO 8573‑1:2010 [7:4:4], admitindo operação com ar lubrificado — sendo obrigatório manter a lubrificação após iniciada. Possui classe de resistência à corrosão KBK 2, conformidade LABS VDMA24364‑B1/B2‑L e categoria para sala limpa Classe 6 conforme ISO 14644‑1, funcionando em temperaturas ambiente de -20 °C a 80 °C. O atuador apresenta força de impacto de 0,3 J nas posições finais, curso de amortecimento de 17 mm, força teórica a 6 bar de 294,5 N no avanço e 247,4 N no retorno, além de cargas móveis de 71 g em curso zero, com suplemento de 6 g na massa movida e 11 g no peso total para cada 10 mm adicionais; o peso básico é de 238 g. A fixação é realizada por acessórios, a conexão pneumática é G1/8 e o equipamento atende à conformidade RoHS, sendo construído com tampa em liga de alumínio anodizado incolor, vedações em NBR e TPE‑U(PU), haste em aço inoxidável de alta liga e camisa do atuador também em aço inoxidável de alta liga.

Manuais

• Catálogo Cilindros Redondos DSNU - Download
• Ficha Técnica DSNU-25-50-PPV-A - Download
