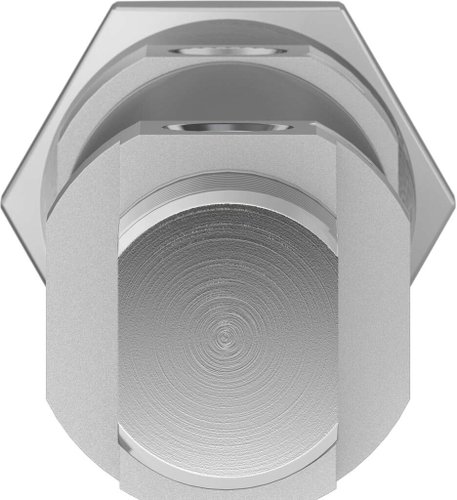

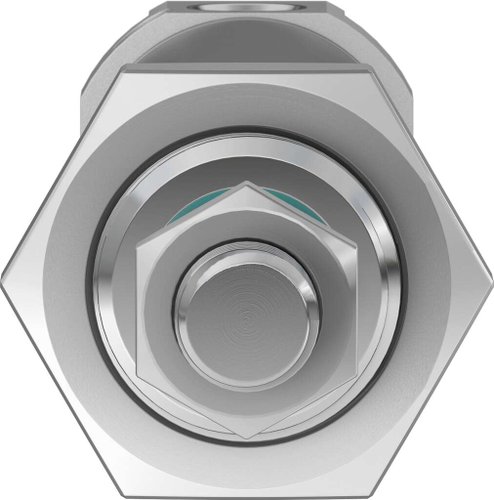

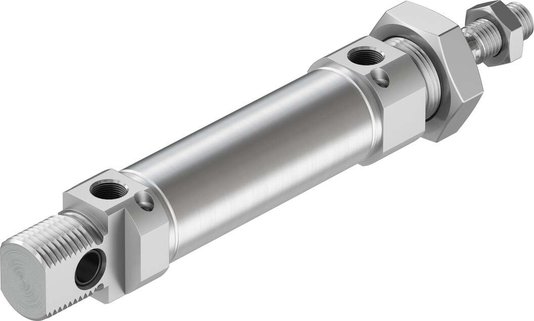

19245 - Cilindro Pneumático Normalizado Festo DSNU-25-40-PPV-A

Especificações Técnicas

Curso

40 mm

Diâmetro do êmbolo

25 mm

Terminação da haste

M10x1,25

Amortecimento

Amortecimento pneumático, ajustável em ambas as extremidades

Posição de instalação

Indiferente

Norma correspondente

CETOP RP 52 P, ISSO 6432

Rosca da haste

Rosca macho

Estrutura

Pistão, Biela, Tambor do clindro

Símbolo

991235

Detecção de posição

Para sensor de proximidade

Variantes

Haste simples

Pressão operacional

0,1 MPa ... 1 MPa

Pressão de trabalho

1 … 10 bar

Funcionamento

de dupla ação

Classificação marítima

ver certificado

Meio operacional

Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre meio operacional e do piloto

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Classe de resistência à corrosão KBK

2 – Resistência à corrosão moderada

Conformidade LABS

VDMA24364-B1/B2-L

Temperatura ambiente

-20 … 80 °C

Energia de impacto nas posições finais

0,3 J

Força teórica a 6 bar, retorno

247,4 N

Força teórica a 6 bar, avanço

294,5

Massa móvel com curso de 0 mm

71 g

Suplemento de massa movida por curso de 10 mm

6 g

Peso básico para curso de 0 mm

238 g

Suplemento de peso por curso de 10 mm

11 g

Tipo de fixação

Com acessórios

Conexão pneumática

G1/8

Observações sobre material

Conforme RoHS

Material da tampa

Liga de alumínio, anodização neutra

Material das vedações

NBR, TPE-U(PU)

Material da haste do pistão

Aço alta liga, inoxidável

Material da camisa do atuador

Aço alta liga, inoxidável
