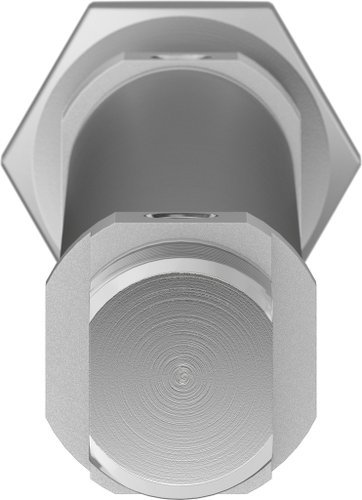

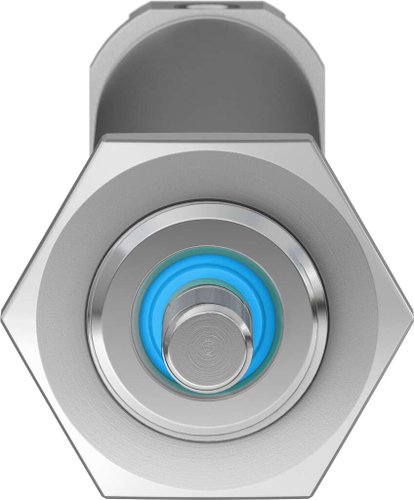

19204 - Cilindro Pneumático Normalizado Festo DSNU-16-125-P-A

O cilindro pneumático possui curso de 125 mm e êmbolo com diâmetro de 16 mm, contando com terminação de haste M6 com rosca macho e estrutura formada por êmbolo, haste e camisa do atuador, além de amortecimento por anéis ou placas elásticas em ambos os lados; sua instalação é indiferente e o modelo segue a norma ISO 6432, permitindo detecção de posição por sensor de proximidade e utilizando variante de haste simples, identificada pelo símbolo 00991217. Ele opera em dupla ação com pressão de 0,1 MPa a 1 MPa (1 a 10 bar) e utiliza ar comprimido conforme ISO 8573‑1:2010 [7:4:4], admitindo operação com ar lubrificado — sendo obrigatório manter a lubrificação uma vez iniciada. Apresenta classe de resistência à corrosão KBK 2, conformidade LABS VDMA24364‑B1/B2‑L e adequação para sala limpa Classe 6 segundo ISO 14644‑1, funcionando em temperaturas ambiente entre -20 °C e 80 °C. O cilindro oferece força de impacto de 0,15 J nas posições finais, força teórica a 6 bar de 120,6 N no avanço e 103,7 N no retorno, além de carga móvel de 23 g em curso zero, com acréscimo de 2 g na massa movida e 4,6 g no peso total a cada 10 mm adicionais. Seu peso básico é de 89,9 g, utiliza fixação por acessórios e conta com conexão pneumática M5. Atende à conformidade RoHS e é construído com tampa em liga de alumínio anodizado incolor, vedações em NBR e TPE‑U(PU), haste em aço inoxidável de alta liga e camisa do atuador também em aço inoxidável de alta liga.

Manuais

• Ficha técnica - DSNU-16-125-P-A - Download
