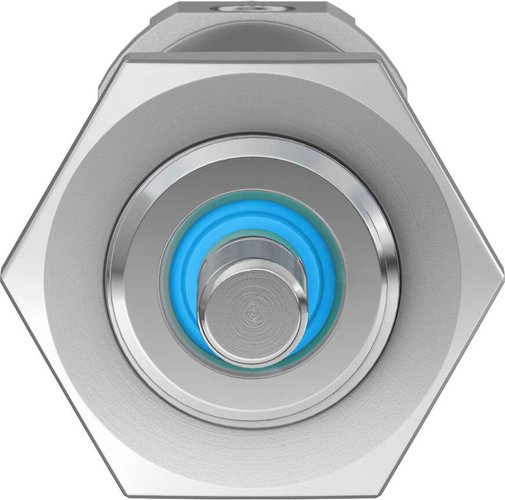

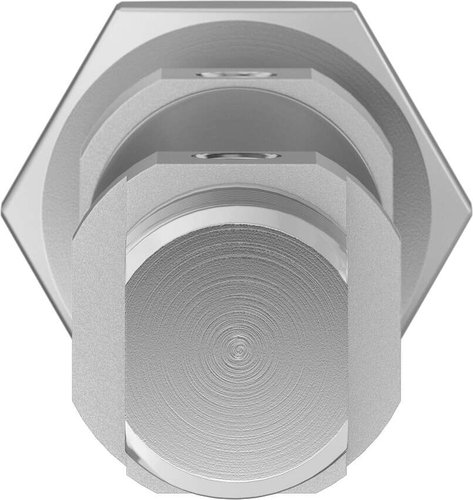

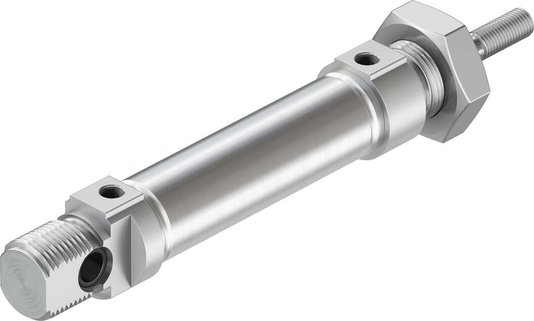

19199 - Cilindro Pneumático Normalizado Festo DSNU-16-25-P-A

Especificações Técnicas

Curso

25 mm

Diâmetro do êmbolo

16 mm

Terminação da haste

M6

Amortecimento

anéis/placas de amortecimento elásticos em ambos os lados

Posição de instalação

Indiferente

Norma correspondente

CETOP RP 52 P, ISO 6432

Rosca da haste

Rosca macho

Estrutura

Pistão, Biela, Tambor do cilindro

Detecção de posição

para o sensor de proximidade

Símbolo

991217

Variantes

haste simples

Pressão operacional

0,1 MPa ... 1 MPa

Pressão operacional

1 bar ... 10 bar

Funcionamento

de dupla ação

Meio de operação

Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Classe de resistência à corrosão KBK

2 - resistência moderada à corrosão

Em conformidade com LABS

VDMA24364-B1/B2-L

Temperatura ambiente

-20 °C ... 80 °C

Força de impacto nas posições finais

0,15 J

Força teórica a 6 bar, retorno

103,7 N

Força teórica a 6 bar, avanço

120,6 N

Cargas móveis com curso de 0 mm

23 g

Suplemento de massa movida por curso de 10 mm

2 g

Peso básico com curso de 0 mm

89,9 g

Suplemento de peso por curso de 10 mm

4,6 g

Tipo de fixação

Com acessórios

Conexão pneumática

M5

Indicação sobre os materiais

Conformidade RoHS

Material da tampa

Liga de alumínio, incolor, anodizado

Material vedações

NBR, TPE-U(PU)

Material da haste

Aço inoxidável de alta liga

Material da camisa do atuador

aço inoxidável de alta liga
