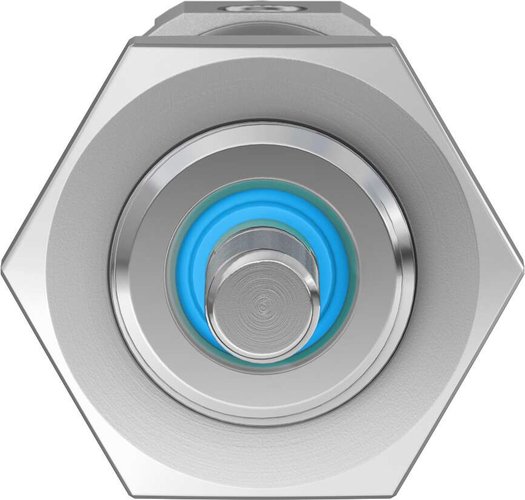

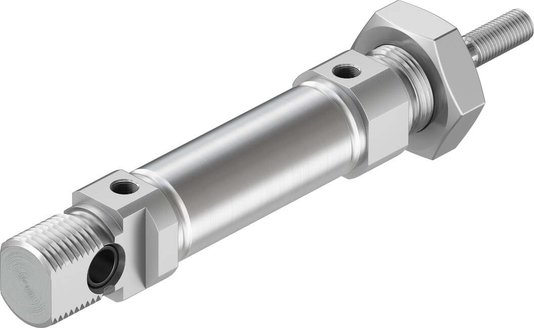

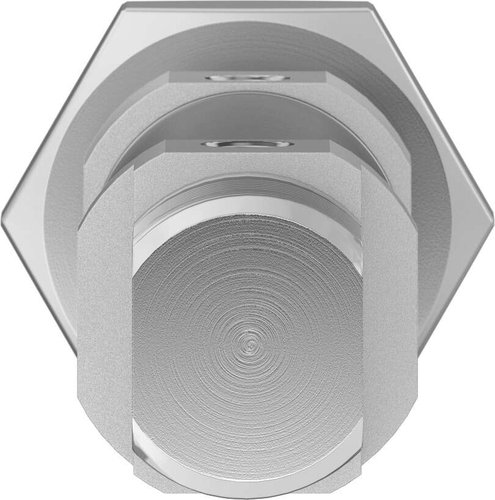

19198 - Cilindro Pneumático Normalizado Festo DSNU-16-10-P-A

O cilindro pneumático possui curso de 10 mm e êmbolo de 16 mm de diâmetro, com terminação de haste M6 e rosca macho, utilizando estrutura composta por êmbolo, haste e camisa do atuador, além de amortecimento por anéis ou placas elásticas em ambos os lados. A instalação é indiferente e o modelo segue a norma ISO 6432, permitindo detecção de posição por sensor de proximidade e apresentando variante de haste simples, identificado pelo símbolo 00991217. Opera em dupla ação com pressão de 0,1 MPa a 1 MPa (1 a 10 bar), utilizando ar comprimido conforme ISO 8573‑1:2010 [7:4:4], aceitando uso de ar lubrificado com obrigatoriedade de continuidade após iniciado. Possui classe de resistência à corrosão KBK 2, conformidade LABS VDMA24364‑B1/B2‑L e adequação para sala limpa Classe 6 segundo ISO 14644‑1, funcionando em temperaturas entre -20 °C e 80 °C. Oferece força de impacto de 0,15 J nas posições finais, força teórica de 120,6 N no avanço e 103,7 N no retorno a 6 bar, com cargas móveis de 23 g em curso zero e acréscimo de 2 g na massa movida a cada 10 mm, além de peso básico de 89,9 g com aumento de 4,6 g por 10 mm adicionais. Sua fixação é feita por acessórios, possui conexão pneumática M5 e atende à conformidade RoHS. O cilindro é construído com tampa em liga de alumínio anodizado incolor, vedações em NBR e TPE‑U(PU), haste em aço inoxidável de alta liga e camisa também em aço inoxidável de alta liga.

Manuais

• Ficha técnica - DSNU-16-10-P-A - Download
